摆线齿压力角计算图谱

发表于 2024-9-28 16:23 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

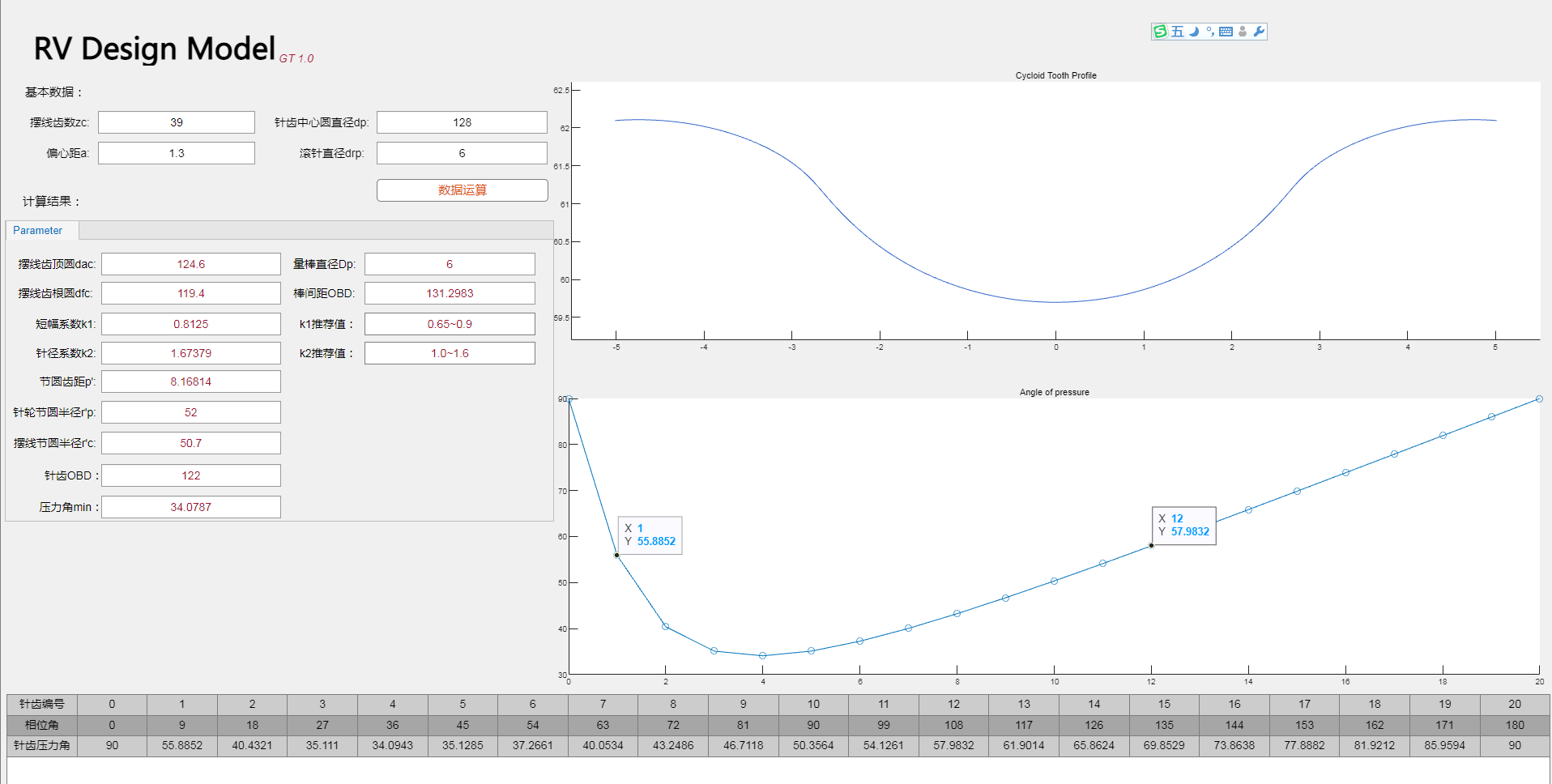

摆线齿压力角计算图谱


【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

发表于 2024-9-29 14:58 | 显示全部楼层

这是啥软件啊

回复

楼主| 发表于 2024-9-29 15:28 | 显示全部楼层

michaelyang 发表于 2024-9-29 14:58
这是啥软件啊

计算摆线齿每个滚针不同的压力角，方便确认修形的起始位置
