封闭轮系制作

81291961

研究好久，KISSOFT  Portable KISSsys，romax无法制作封闭轮系，不知道有没有研究过那个软件可以精准制作的。

81291961

经过测试使用UG软件通过装配约束，间隙优化可以达到封闭轮系设计的目的。
1.先提前设计好齿轮参数，在软件画出所需要的齿轮。

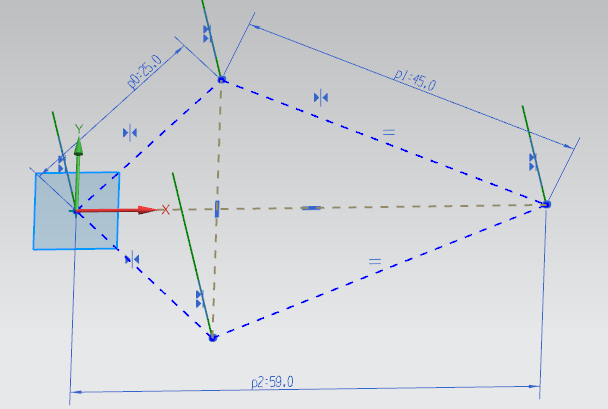

2.绘制中心距草图，给一个可调整的角度或者距离的变量。

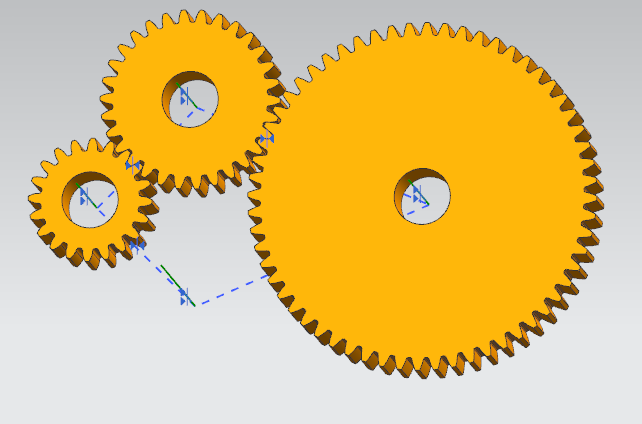

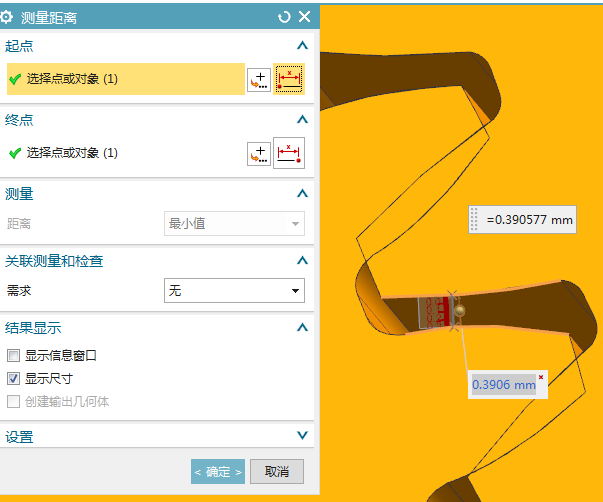

3.装配好齿轮，约束齿轮啮合相切，直到最后一个齿轮啮合，可能干涉或者间隙。

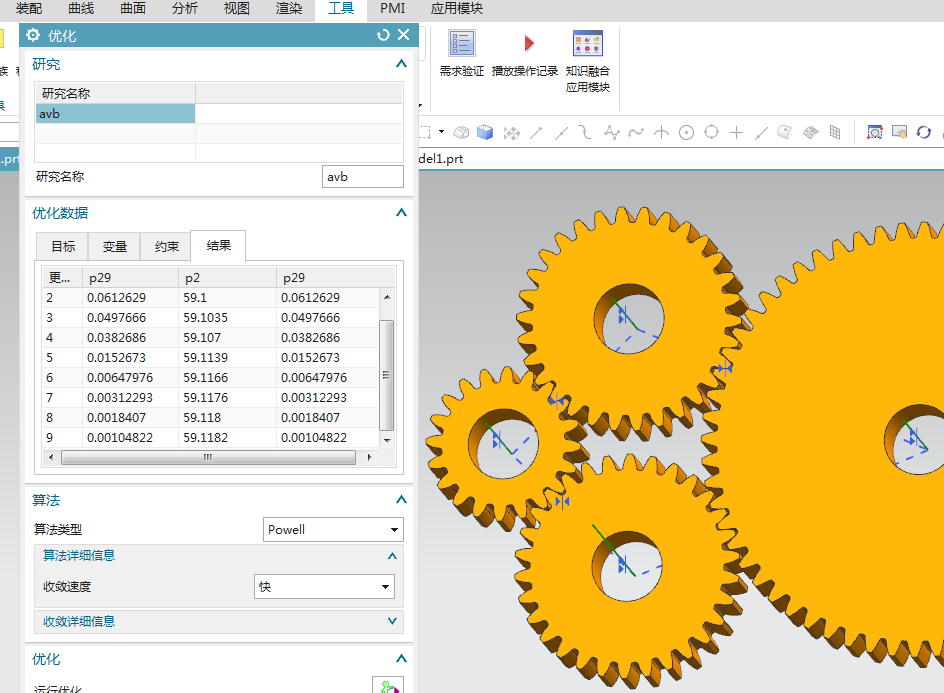

4.使用优化功能对间隙进行调整到0.001内。以草图一个可调整的角度或者距离的变量对距离进行优化。
5.完成。

81291961

附图片教程

mrmrw

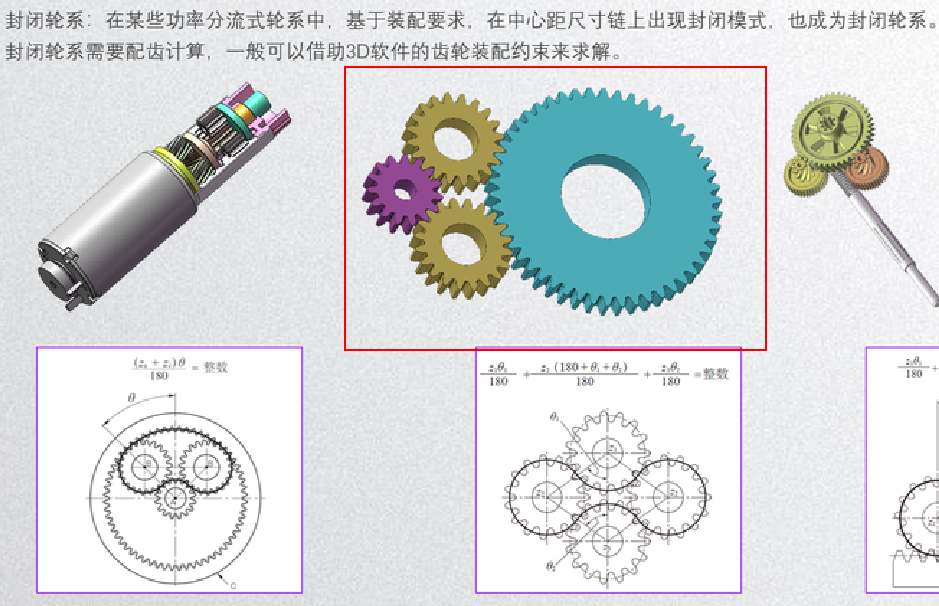

楼主借用了我的贴图！


在轮系设计的时候，会存在中心距不能变或者中心距自定两种情况！
所以要做这种轮系，能够在不同条件下进行约束求解才是王道！

81291961

mrmrw 发表于 2024-9-23 08:57
楼主借用了我的贴图！

您发的那个我比较感兴趣，研究一下，这个封闭轮系，目前没有能直接设计的软件，只能3D软件或者自编的公式解开

charlie_hsl

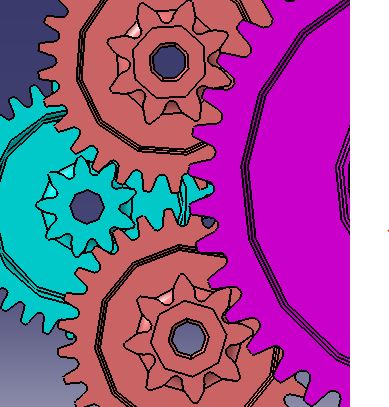

曾经的一个项目上用的齿轮组

想出海的鱼

charlie_hsl 发表于 2024-9-23 20:19
曾经的一个项目上用的齿轮组

请教一下这种情况怎么计算的，谢谢

hyfjy

用编程的办法，可以快速计算出已知参数，证明可以组成封闭传动或者不可以组成封闭传动。

cs13636cs

cs13636cs

封闭轮系，需要强大的3D约束装配能力和仿真计算能力，一般的软件还没有同时具备这两个条件
