如何确定齿轮之间的角度，

470283378 · 发表于 2024-9-9 20:13

您需要登录才可以下载或查看，没有账号？注册

x

花钱设计的，这个角度该如何确定，角度不对的情况下始终有一个齿轮无法啮合，求大神讲解

81291961 · 发表于 2024-9-9 21:44

使用4个齿轮中心距离定角度，不是唯一解，对称设计就可以了。

470283378 · 发表于 2024-9-9 21:52

81291961 发表于 2024-9-9 21:44
使用4个齿轮中心距离定角度，不是唯一解，对称设计就可以了。

对称设计需要确定角度，角度不同会导致有一个齿轮啮合不上去，不知道是什么原因，只有角度给的对了才能啮合上，这个对的图是花钱让专业的设计帮忙做的，我怎么都做不出来

470283378 · 发表于 2024-9-9 21:54

81291961 发表于 2024-9-9 21:44
使用4个齿轮中心距离定角度，不是唯一解，对称设计就可以了。

你可以试试看对称设计的时候角度不同会有啮合不了的情况

mrmrw · 发表于 2024-9-10 09:28

花钱设计的，设计人提供的3D是对齿的！你自己的专业性还不够，所以设计的不对！
这个属于封闭轮系，需要对齿设计。

470283378 · 发表于 2024-9-10 09:34

mrmrw 发表于 2024-9-10 09:28
花钱设计的，设计人提供的3D是对齿的！你自己的专业性还不够，所以设计的不对！
这个属于封闭轮系，需要对 ...

有详细的设计资料吗？我之前没有做过这个，没有头绪

mrmrw · 发表于 2024-9-10 15:05

470283378 发表于 2024-9-10 09:34
有详细的设计资料吗？我之前没有做过这个，没有头绪

能花钱解决的问题都不是问题！

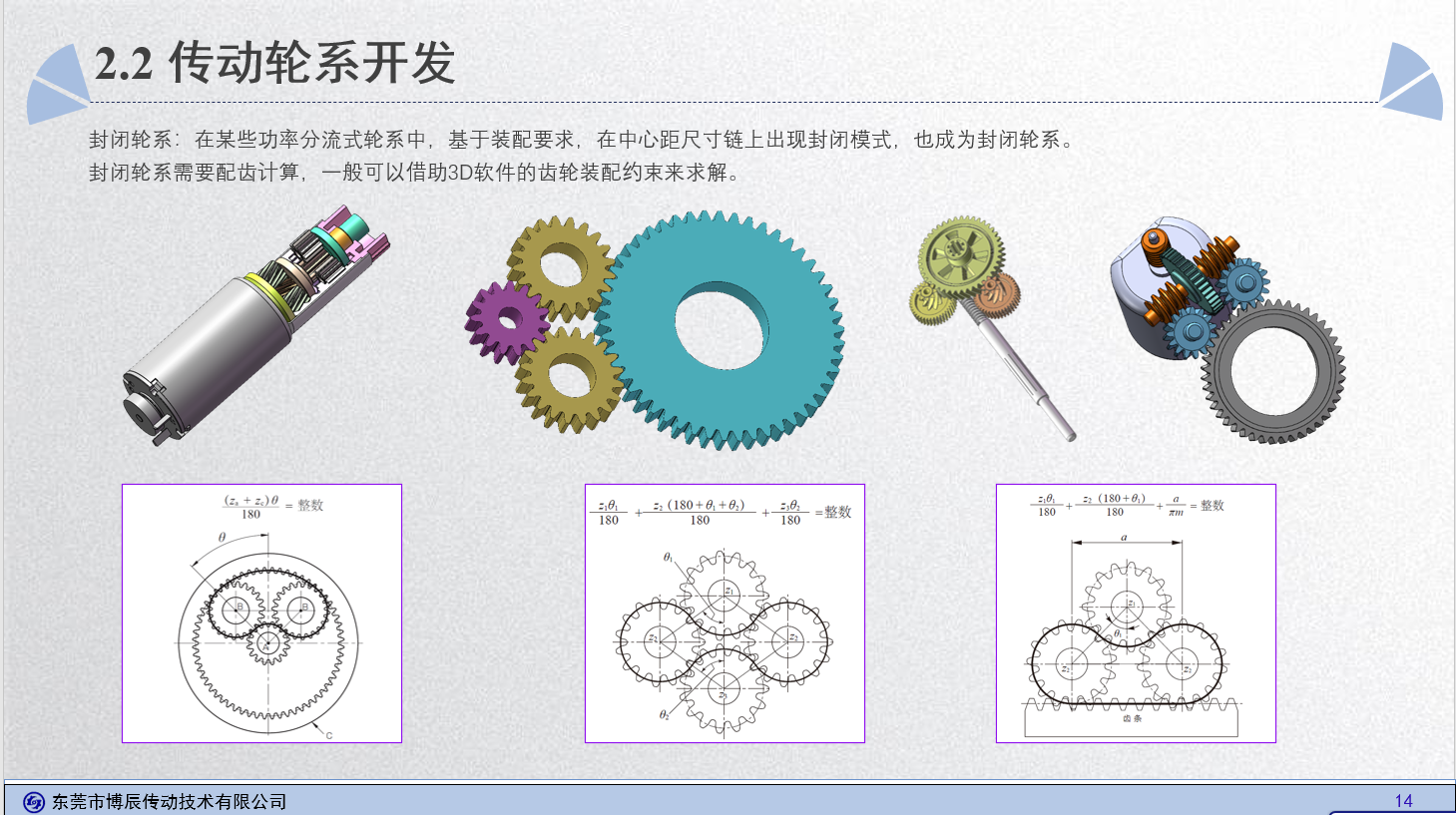

贴出来的图就是解决方案！

470283378 · 发表于 2024-9-10 15:26

mrmrw 发表于 2024-9-10 15:05
能花钱解决的问题都不是问题！

贴出来的图就是解决方案！

你们也接设计齿轮参数的活吗？主要是行星轮系

81291961 · 发表于 2024-9-10 22:06

mrmrw 发表于 2024-9-10 09:28
花钱设计的，设计人提供的3D是对齿的！你自己的专业性还不够，所以设计的不对！
这个属于封闭轮系，需要对 ...

图片几个公式看不清楚，可以单独发一下吗？

submariner · 发表于 2024-9-11 06:18

81291961 发表于 2024-9-10 22:06
图片几个公式看不清楚，可以单独发一下吗？

论坛里有啊，好几年前发的有
