求教如何学习小模数蜗杆斜齿轮请赐资料

yysoul

我现有的知识是 蜗杆与斜齿轮啮合 条件是
1.模数相同
2.斜齿轮螺旋角等于蜗杆导程角
3.蜗杆压力角等于斜齿轮压力角
但实际我测绘估算时很蒙圈，譬如下面的图

测出蜗杆外径约6.9mm 斜齿轮z=62,斜齿轮外径约38.7mm。
我估算蜗杆 模数m=0.4 头数1，分度圆直径6，导程角3°49′
两者中心距测量约22mm
计算分度圆外径d=6+2*0.4=6.8mm 与测绘接近。
那么 ，我按照 模数0.4 齿数62 螺旋角3°49′ 计算斜齿轮不考虑变位的情况下
斜齿轮分度圆直径d=0.4*62/cos3°49′ =24.86mm 与实际测的38.7mm齿顶圆直径相差悬殊太大，明显是不正确的 ，
我根据斜齿轮测量数据估算 斜齿轮m=0.6 齿数62 螺旋角3°49′ 计算齿顶圆直径=0.6*62/cos3°49′+2*0.6*1=38.48mm 与实际测量接近。
所以不考虑变位的情况下 蜗杆与斜齿轮啮合的模数 并不相等 ，我不理解，请求各位老师指点学习，感激不尽！

fzh1987

0.6模比较接近，导程角6°，看电机像是280，对比又不像这么大模数

yysoul

fzh1987 发表于 2024-8-30 17:14
0.6模比较接近，导程角6°，看电机像是280，对比又不像这么大模数

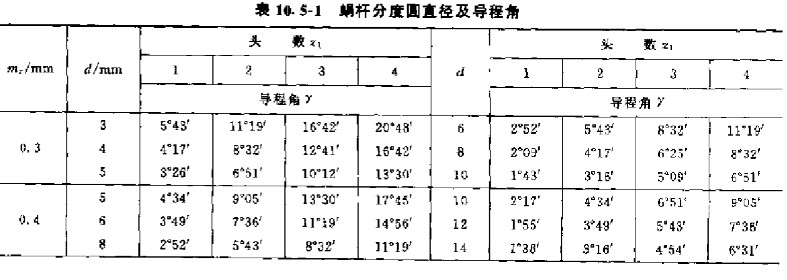

请你看表，蜗杆m=0.4 ，1 头，分度圆直径6 对应的导程角是3°49′。

不明白为什么啮合的斜齿轮模数却是0.6？？？

289017270

模数0.6的，模数估算Mn=D大/(Z+2)

飞翔新莞人家

保证中心距、速比不变，尺寸大概相同就自己设计一对就可以了。没必要一模一样。

yysoul

飞翔新莞人家 发表于 2024-9-10 15:51
保证中心距、速比不变，尺寸大概相同就自己设计一对就可以了。没必要一模一样。

我还没摸明白 它的知识，目前还没能力自己设计，怕出错。
0.4模数蜗杆 配0.6模数斜齿轮，我想不明白，或者是我的模数计算出错了？？？？
类似这样的啮合，遇到的不止这一个案例。究竟是哪里出错了

CQWZCGB66

法向模数和端面模数

yysoul

CQWZCGB66 发表于 2024-9-11 12:01
法向模数和端面模数

请教 可以列出 换算公式吗 ？

gdd

https://www.gearbbs.com/forum.php?mod=viewthread&tid=103867，你去下载

gdd

螺旋角3.49是真么来的？
螺旋角应该是6.05°，法向模数0.6，特性系数9.43515
