螺旋锥齿轮的螺旋角

hainanyouzhi · 发表于 2024-8-4 15:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

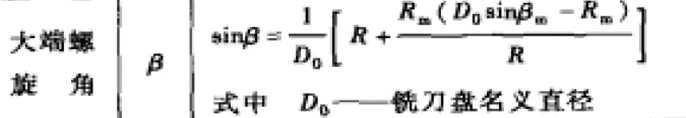

大端的螺旋角计算公式如下，按此计算和kisssoft算出结果不一致？？？

如，轴夹角90度，齿轮副齿数为12-13，中点模数1.5mm，刀盘直径100mm，压力角20度，中点螺旋角20度，齿宽6.35mm，R为17.295mm，Rm为14.12mm，根据kisssoft得出大端螺旋角为18.1286，小端螺旋角为23.6389，根据公式得出的却和此对不上，17.9429和23.8834？？？？？

hainanyouzhi · 发表于 2024-8-4 15:55

有研究过此的吗？
