齿轮异响

麦稻情 · 发表于 2024-7-19 20:16

您需要登录才可以下载或查看，没有账号？注册

x

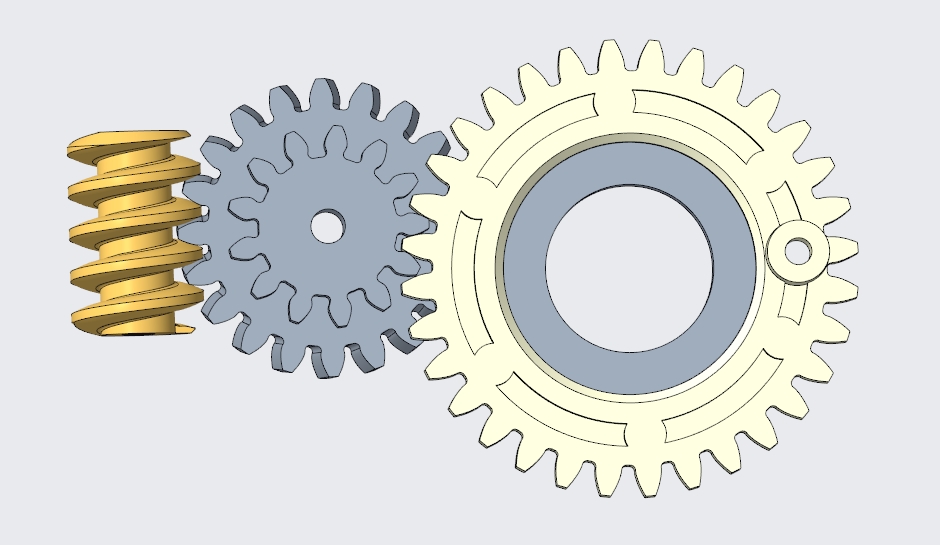

大佬们，帮忙看看这组齿轮是不是齿轮参数不对，啮合不对，现在装样品齿轮这块受力每转一圈会有哒哒响声，蜗杆是铜材质，其他两个齿轮是POM材质

挑起你的 · 发表于 2024-7-20 09:53

你把齿轮副的中心距加大一点转转看，是不是啮合的时候挤到一块了，

mrmrw · 发表于 2024-7-20 18:07

建议楼主先把2D图纸拿出来看看，仔细看看设计是否正确，可能比3D更好一些！

HX_YC888 · 发表于 2024-7-22 15:29

二级小齿轮跟切明显，适当正变位，看下重合度是否提高

fzh1987 · 发表于 2024-7-22 19:43

估计是蜗杆斜齿啮合干涉了

Xckevli · 发表于 2024-8-1 23:55

蜗杆是什么材料？

charlie_hsl · 发表于 2024-8-5 21:17

从图片上能看出一个大概的原因，具体微信聊吧

cc0408 · 发表于 2024-8-6 09:26

齿轮图纸参数晒出来看下呀

xiexie6885 · 发表于 2024-8-6 13:52

二级传动设计问题：
1、重合度不够；
2、跟切齿注塑收缩变形不稳定造成啮合压力角不正确（可以抹红丹看看接触痕迹）。

yzgys · 发表于 2024-8-6 14:04

翻转屏机构？
