求教！关于用kisssoft和齿轮手册分别计算弧齿锥齿轮几何参数结果有出入的问题

chun1990hi · 发表于 2024-7-12 15:47

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

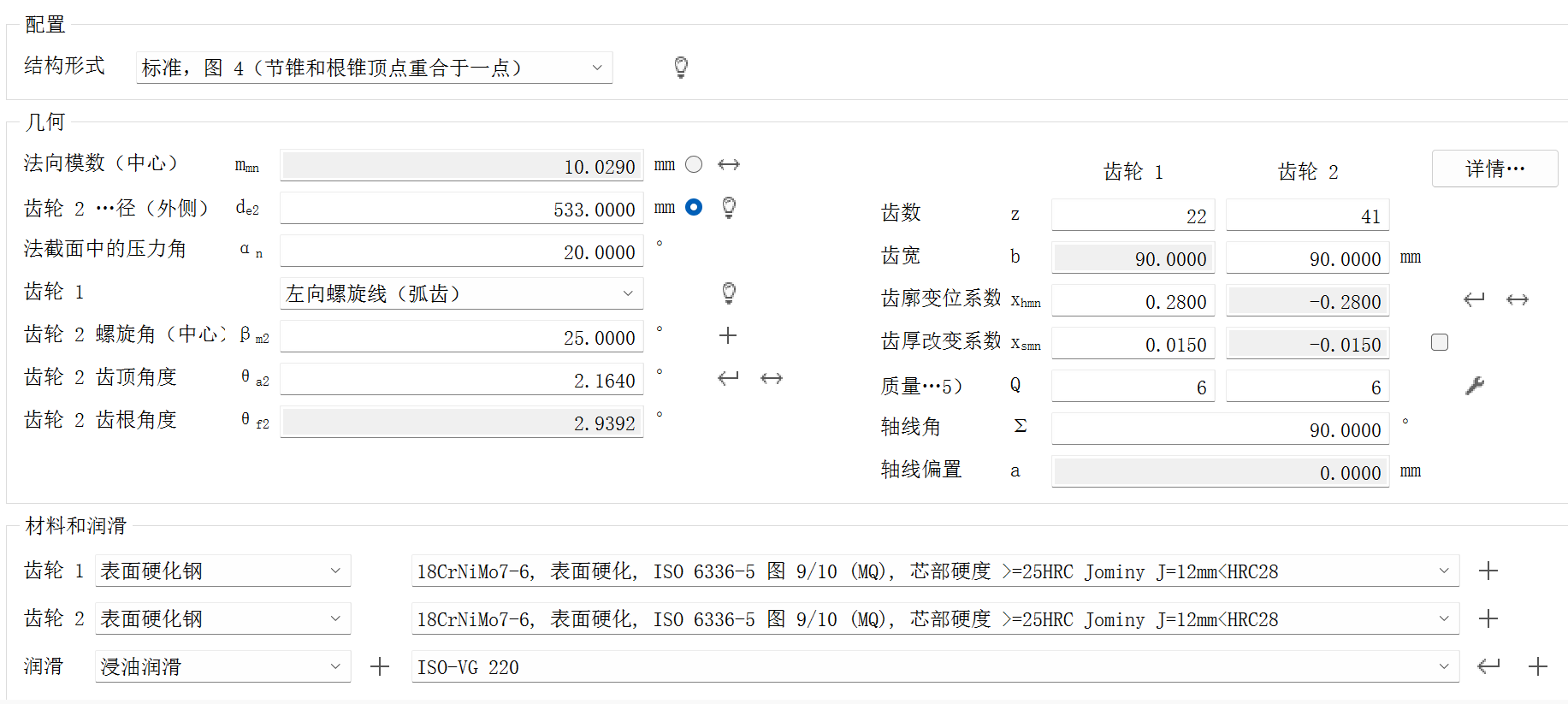

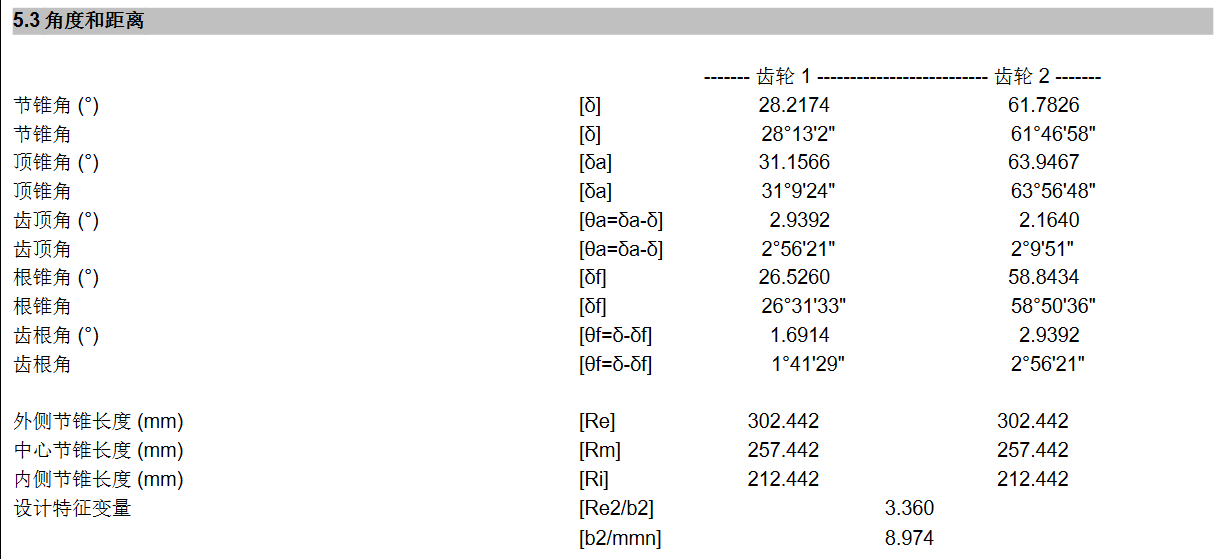

请教为什么相同的输入条件（齿数、模数、压力角、螺旋角、变位系数等）下，用kisssoft算出的锥齿轮几何参数和按照齿轮手册计算的参数（顶锥角、根锥角、中点模数等）有出入。图1是按照手册计算的结果，图2、3是kisssoft计算的结果。这个是否和kisssoft引用的ISO23509-2016计算标准有关。期待有大佬能解惑，感谢！

bibs1234 · 发表于 2024-7-17 19:49

你手册是等顶隙，kisssoft是不等顶隙

挑起你的 · 发表于 2024-7-17 21:11

系数取的不一样，kisssoft的几何跟所有国产的软件计算都对不上

chun1990hi · 发表于 2024-7-18 16:59

bibs1234 发表于 2024-7-17 19:49
你手册是等顶隙，kisssoft是不等顶隙

谢谢回复！目前我接触的格里森制的弧齿锥齿轮都是等顶隙收缩齿，不知道kisssoft算出的这种几何结构您那边有没有实际加工或使用过呢？

青云独步 · 发表于 2024-7-21 15:01

两张图里面中点模数不一样，再一个检查齿制，

bibs1234 · 发表于 2024-7-22 12:18

chun1990hi 发表于 2024-7-18 16:59
谢谢回复！目前我接触的格里森制的弧齿锥齿轮都是等顶隙收缩齿，不知道kisssoft算出的这种几何结构您那边 ...

实际加工收缩齿用的是kisssoft里的齿宽修正和等齿宽

齿吃齿 · 发表于 2024-10-16 17:17

我也遇到这个问题，kisssoft里的齿高系数和工作齿高系数不是1.888和1.7
