直齿锥齿轮建模

yfy66 · 发表于 2024-7-1 14:58

您需要登录才可以下载或查看，没有账号？注册

x

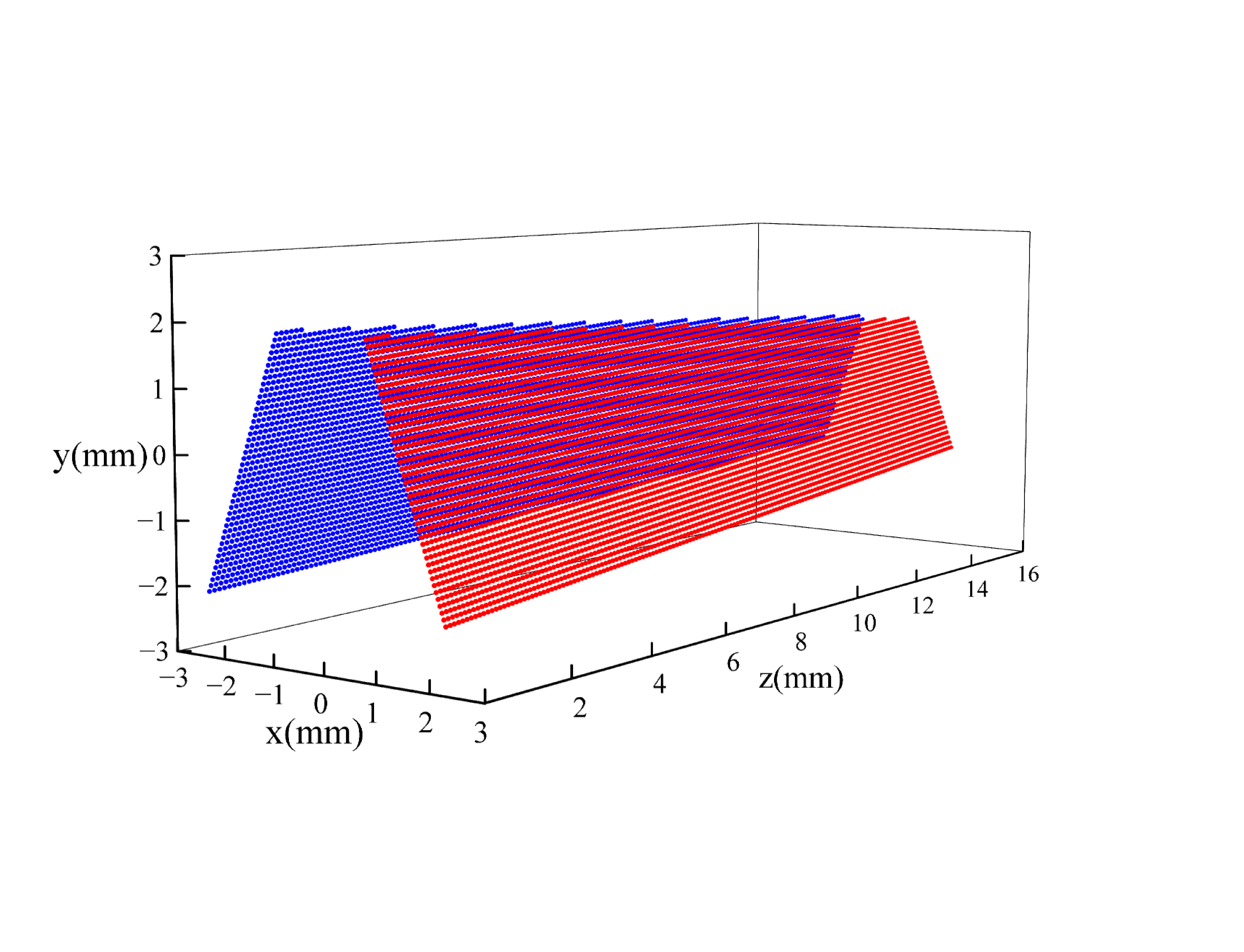

根据刨削加工推导的齿面方程，首先建立刀具方程，推导啮合方程，最后求得齿面方程。通过C语言求解数据点，刀具的齿面是正确，但是齿轮齿面不知为何是这个样子，请问大家，这是什么原因？

yfy66 · 发表于 2024-7-1 15:16

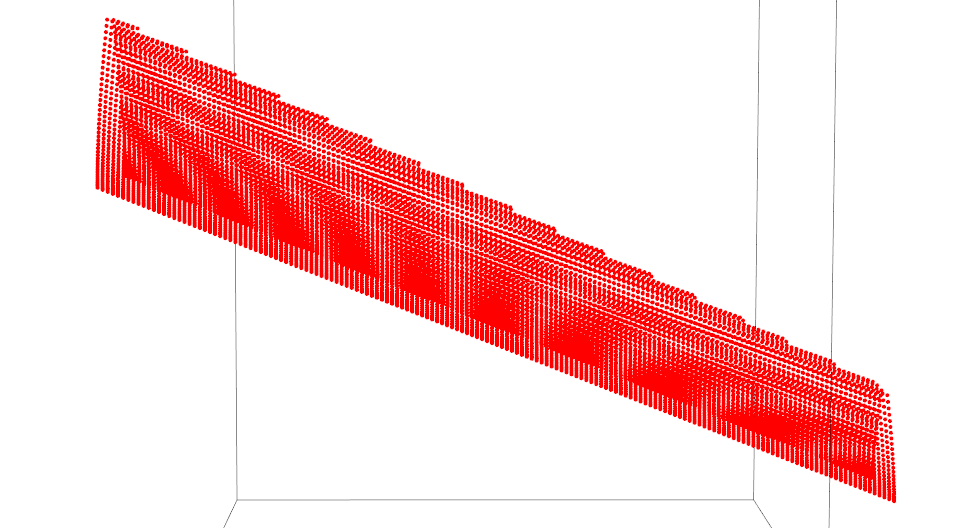

问题在于齿轮齿面大小端的线条，不知是何原因。这是我整理的部分计算内容。

番茄唐龙 · 发表于 2024-7-2 17:40

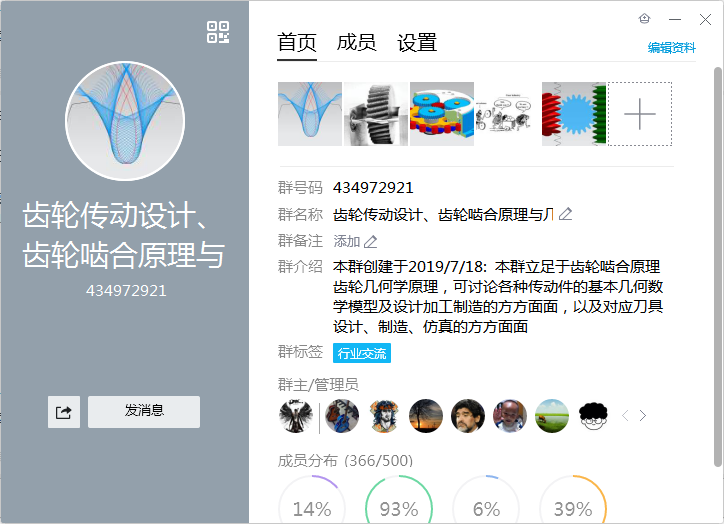

加群一起讨论研究齿轮呀

yfy66 · 发表于 2024-7-2 20:21

番茄唐龙发表于 2024-7-2 17:40
加群一起讨论研究齿轮呀

好，来了。

nuaaxjh · 发表于 2024-11-7 13:26

有螺旋锥齿轮的讨论群吗？

hyfjy · 发表于 2024-11-10 00:01

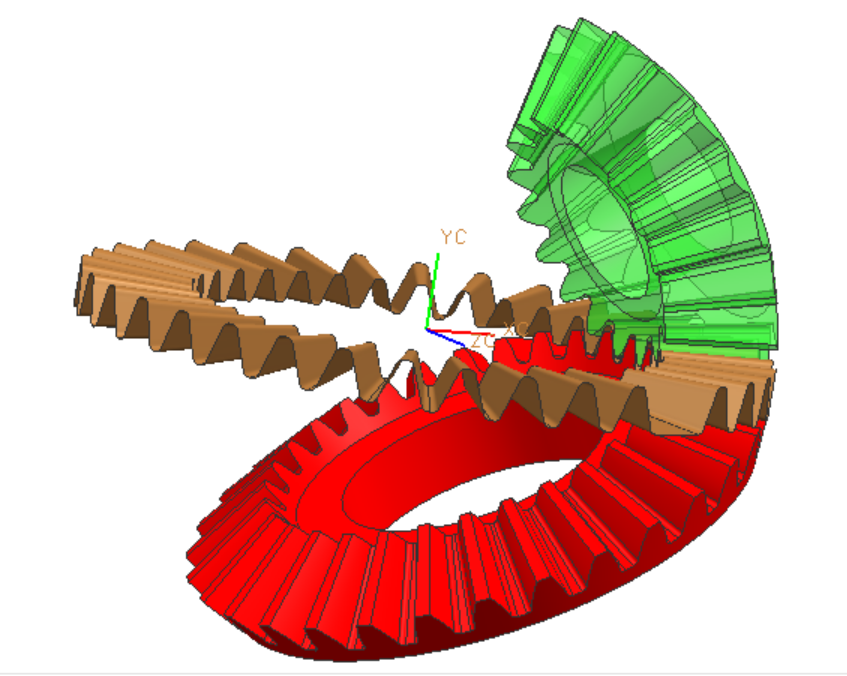

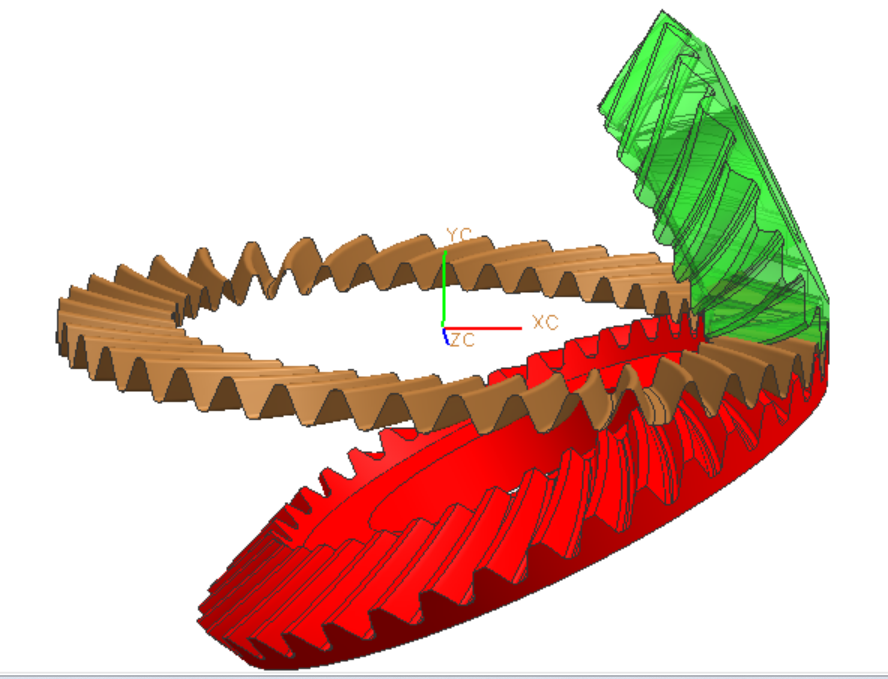

格里森制锥齿轮表明在大小轮之间有一个共用的平面齿轮，锥角为90度，这个平面齿轮的齿面是由直线组成的平面，或由直线组成的曲面，根据这个理论，造出了切齿机床，也就是直齿锥齿轮的刨齿机和弧齿锥齿轮的铣齿机，这个共轭的平面齿轮，通常称为冠轮或者是平面冠轮。


冠轮的二个面分别切出大小轮，故大轮与冠齿轮可以正常啮合，小轮也同样如此，大轮小轮也可以正常啮合。冠轮的齿数通常是一个小数，或者称为是一个无理数，在作图时，有一个槽会把这个齿的小数部分表现出来。

齿轮003781 · 发表于 2024-11-17 11:31

nuaaxjh 发表于 2024-11-7 13:26
有螺旋锥齿轮的讨论群吗？

Q群：712991880
