peek齿轮齿面严重磨损, 谁遇到过？

hezhihong · 发表于 2024-6-30 12:05

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

塑料双联齿，齿数分别是57和19，模数分别是0.6和0.7, 材料是peek+30%碳纤/peek 纯料,NW行星结构，太阳齿15和齿圈81都是钢的
寿命测试工况：输出扭矩11n.m，输出转速120rpm

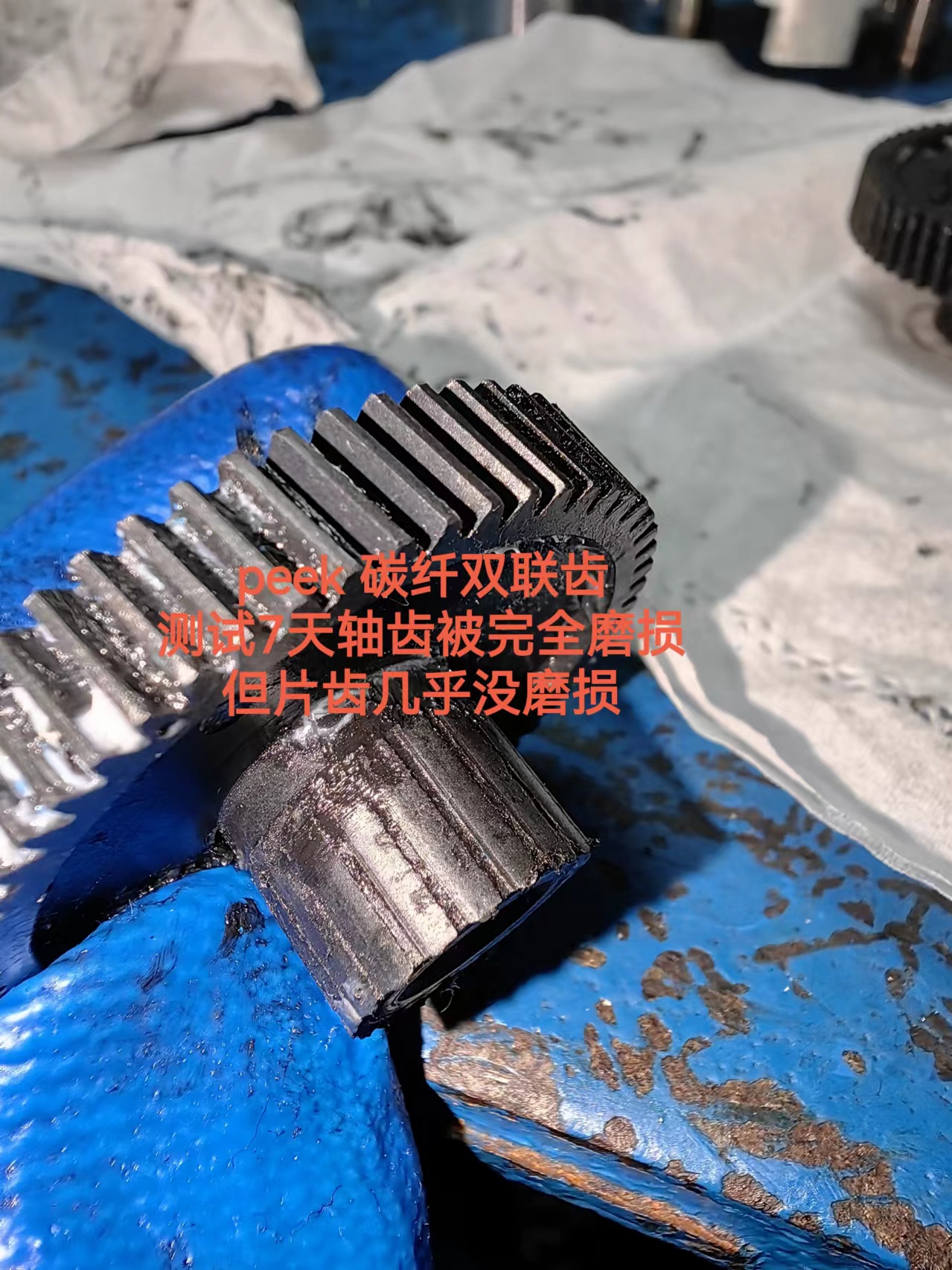

碳纤的做了7天，19齿齿轮齿面被磨光，57齿的齿轮几乎无磨损，见图片

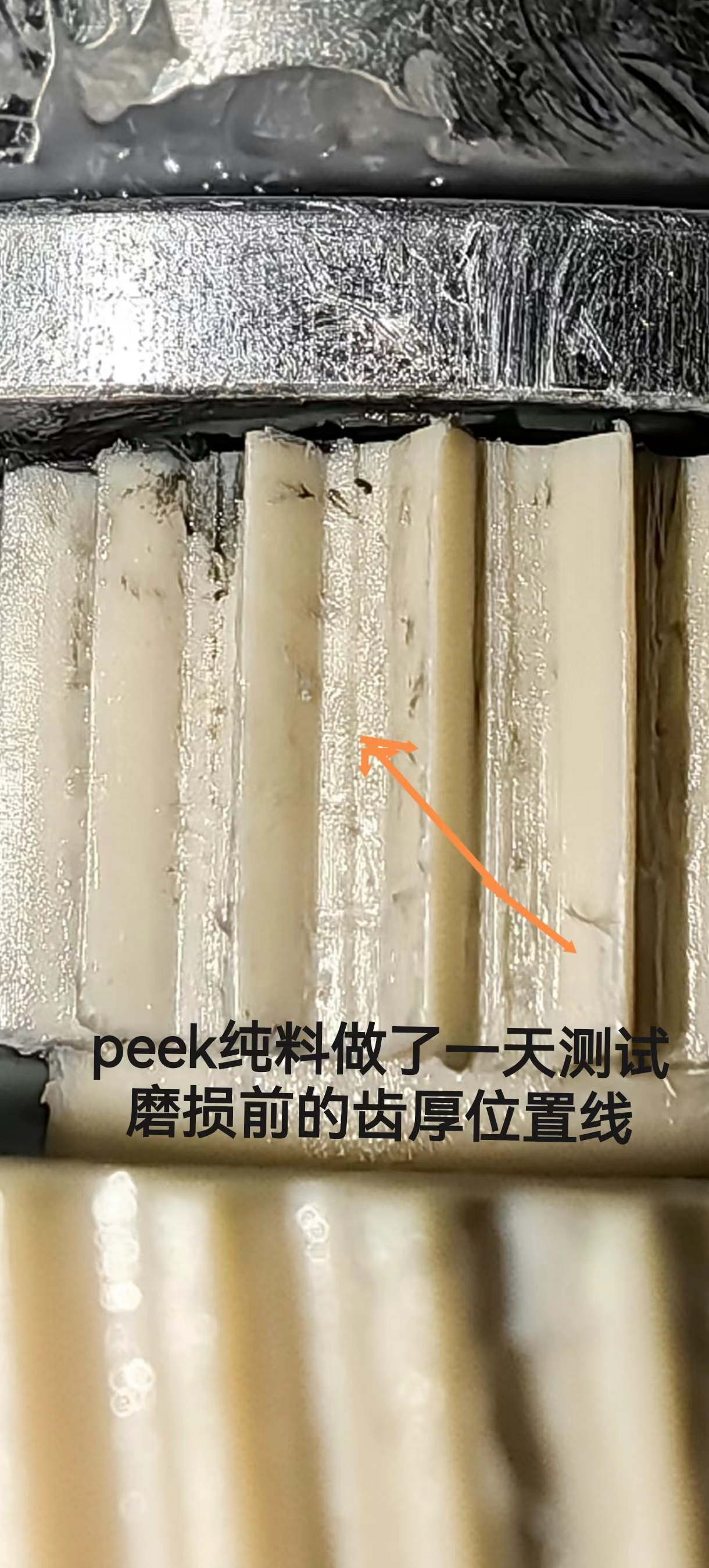

纯料的做了2天，19齿齿轮齿面已经严重磨损，57齿的齿轮几乎无磨损，见图片
什么原因导致19齿齿轮如此快磨损？

jxgzlyh · 发表于 2024-6-30 15:51

接触强度不足

hezhihong · 发表于 2024-6-30 16:00

jxgzlyh 发表于 2024-6-30 15:51
接触强度不足

计算出来的双联齿两个齿轮接触强度差不多，但一个全坏，一个完全没事，为什么

jxgzlyh · 发表于 2024-6-30 20:11

hezhihong 发表于 2024-6-30 16:00
计算出来的双联齿两个齿轮接触强度差不多，但一个全坏，一个完全没事，为什么

双联齿两个齿轮接触强度显然不一样的。一个齿数多，直径大，单齿受力次数与周期都不同

hezhihong · 发表于 2024-6-30 20:22

jxgzlyh 发表于 2024-6-30 20:11
双联齿两个齿轮接触强度显然不一样的。一个齿数多，直径大，单齿受力次数与周期都不同

可否分享下您的计算数据来看看？

hshq2046 · 发表于 2024-7-2 19:01

建议将你计算的接触强度数据分享出来，大家一起帮忙看看问题在哪里。

jc123gear · 发表于 2024-8-14 15:32

0.7模数，19个齿，你的双联齿轮的外径也很小，齿宽多少？齿形的变位以及齿厚，齿高有没有修正！你计算的接触压力是多少？

fzh1987 · 发表于 2024-8-15 08:25

接触强度不足

JINLIANG · 发表于 2024-8-16 13:20

双联齿轮传递的扭矩相等，看图片，齿轮模数差不多、齿宽也差不多，怎会接触应力相同？肯定小齿轮应力大！

gdd · 发表于 2024-8-16 18:35

这明显是设计的时候没有校核强度，
