请教各位帮助:任意圆弧法向齿厚，求任意圆直径公式

chenhw43

请教各位帮助：因设计花键滚丝轮需要，已知渐开线花键模数、齿数、变位系数X、螺旋角、任意圆弧法向齿厚，求任意圆直径公式。如有请告知，谢谢。

per-shaving

图片公式中含有dk可以试试有。

chenhw43

per-shaving 发表于 2024-5-27 00:10
图片公式中含有dk可以试试有。

谢谢！

cwhcn1

per-shaving 发表于 2024-5-27 00:10
图片公式中含有dk可以试试有。

用这个公式反向求解任意圆直径，需要已知任意圆压力角和任意圆螺旋角，不方便的。

chenhw43

cwhcn1 发表于 2024-5-27 11:42
用这个公式反向求解任意圆直径，需要已知任意圆压力角和任意圆螺旋角，不方便的。

请教您有好的办法吗？谢谢！

cwhcn1

chenhw43 发表于 2024-5-29 07:46
请教您有好的办法吗？谢谢！

我这里建议两种方法，请参考：

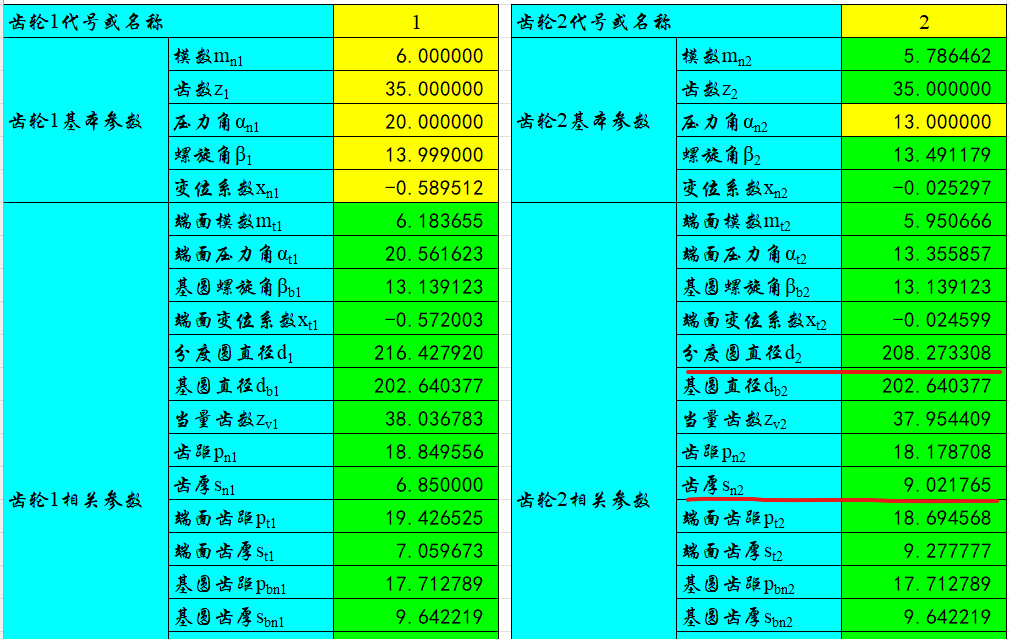

一、下载这个小程序，利用它的任意圆齿厚计算功能，不断地输入任意圆直径，直至任意圆齿厚计算结果符合您的要求，这个直径就是您要的任意圆直径。

齿厚、M值、变位系数、公法线长度换算 - 软件 小程序 - 齿轮论坛 [url]www.gearbbs.com - Powered by Discuz![/url]


二、自己编制一个 EXCEL一个小程序，变压力角计算，假设已知的任意圆齿厚所在圆为新的分度圆，单变量求解齿厚，目标值为已知的任意圆齿厚，可变量为压力角，自动求得新的分度圆直径，就是您要的任意圆直径。
