磨齿产品装夹定位

xinshou111 · 发表于 2024-4-28 09:12

您需要登录才可以下载或查看，没有账号？注册

x

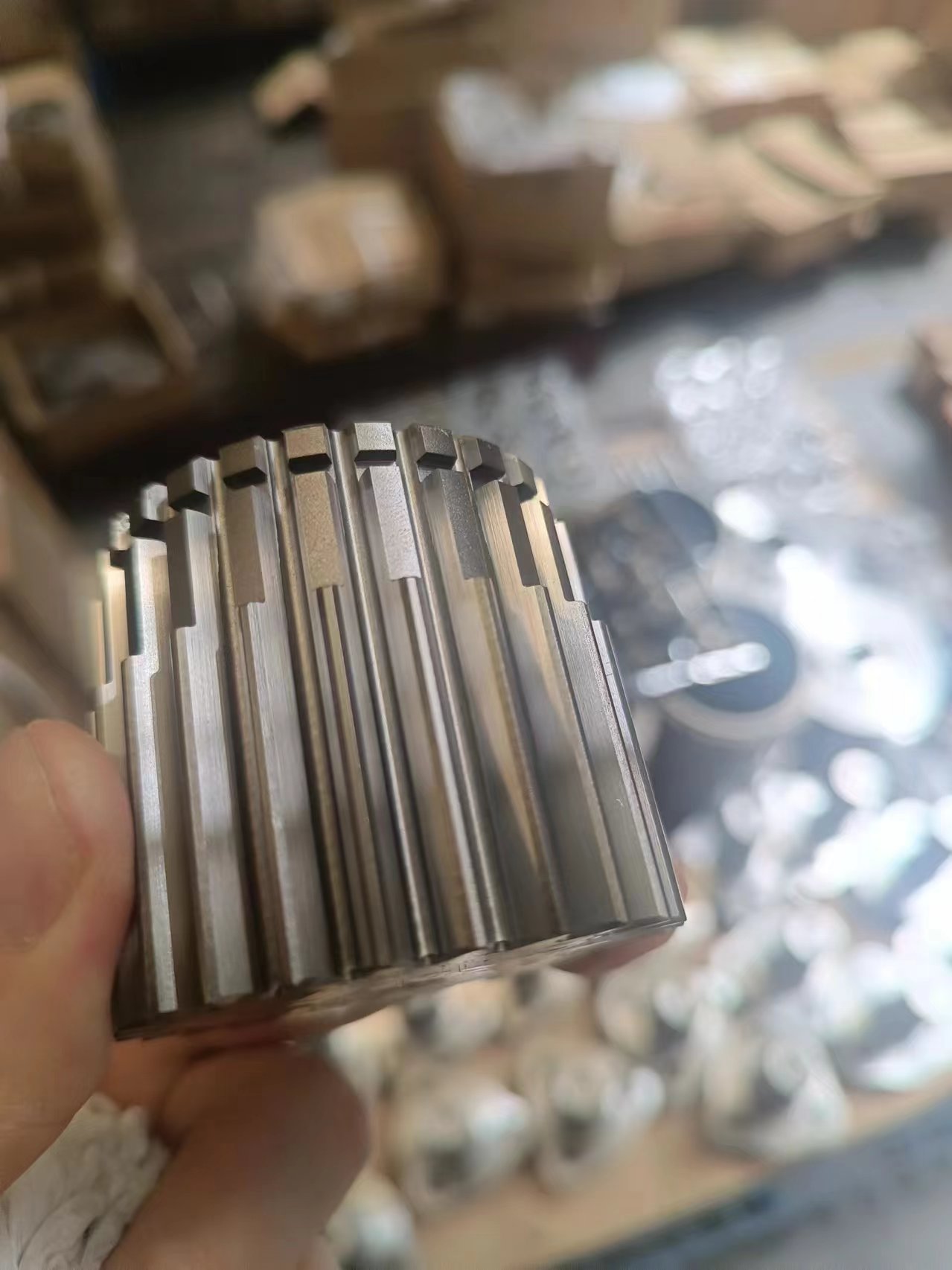

请较各位大神，对于很短的轴类零件磨齿装夹是怎么实现的？专用机床还是专用工装呢？怎么对工件实现固定的？

汇工齿轮 · 发表于 2024-4-28 11:08

一做工艺孔用芯轴定位磨齿。二精车时两端打中心孔，双顶精车，双顶滚齿，淬火后研修中心孔，双顶磨齿。

xinshou111 · 发表于 2024-4-28 14:58

汇工齿轮发表于 2024-4-28 11:08
一做工艺孔用芯轴定位磨齿。二精车时两端打中心孔，双顶精车，双顶滚齿，淬火后研修中心孔，双顶磨齿。

请问，滚齿和磨齿双顶加工怎么固定工件呢，工件很短，无法加夹具

一杯清茶 · 发表于 2024-4-30 16:07

可以做工艺凸台，完成后去掉工艺凸台

天菲二号 · 发表于 2024-4-30 19:22

锥度芯轴穿起来磨齿，热后内孔要先磨或者氮化硼精车内孔。

天菲二号 · 发表于 2024-4-30 19:25

你这是太阳轮，最好车内孔时候把台阶也一刀下；因为台阶是跟上一级的行星架端面配合的，形位公差非常重要；控制端跳0.01以内。

really · 发表于 2024-5-3 13:53

内孔和端面精加工作为工艺基准，用涨套或者液涨工装都可以很好的保证精度。

xuexue1234 · 发表于 2024-5-25 11:06

汇工齿轮发表于 2024-4-28 11:08
一做工艺孔用芯轴定位磨齿。二精车时两端打中心孔，双顶精车，双顶滚齿，淬火后研修中心孔，双顶磨齿。

这种实心没有内孔的结构，滚齿磨齿双顶用的什么？驱动顶尖？

albert1314 · 发表于 2024-5-25 12:27

双顶+端驱

DUSHIJIANKE · 发表于 2024-5-28 13:29

建议两端加工艺轴台，加工完毕后切除，就可以留中心孔保证质量了
