求教，齿轮轴选用45CrNiMoVA材料渗碳淬火

daowuhen · 发表于 2024-4-20 22:15

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

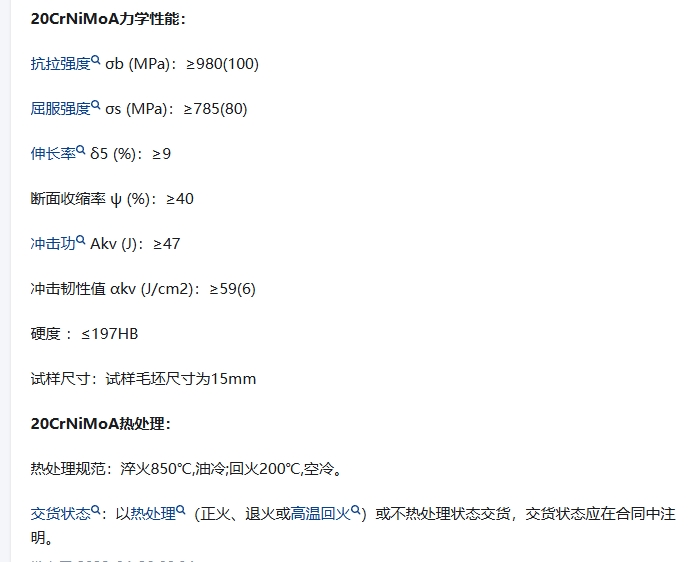

如题，最近换用了材料做了一批齿轮轴，轴径70mm，当时以为可以和平时用的20CrNi2MoA一样的热处理工艺，走的是渗碳淬火加200度低温回火，结果芯部打硬度发现很高，有接近HRC50，磨外圆时产生几段裂纹，根本不能用。
问热处理厂家，也说不上来个子丑寅卯。所以想上来求教大佬们，这个钢材是不是不好渗碳淬火，如果我还想用这种材料，有没有好的热处理工艺。我们是偏重载，齿轮表面硬度需要有HRC58以上，芯部40以下。谢谢，网上这方面的资料也不太好找，对这种材料及热处理都是门外汉，还请不吝赐教。

仙中良民 · 发表于 2024-5-22 16:56

为什么回复不了

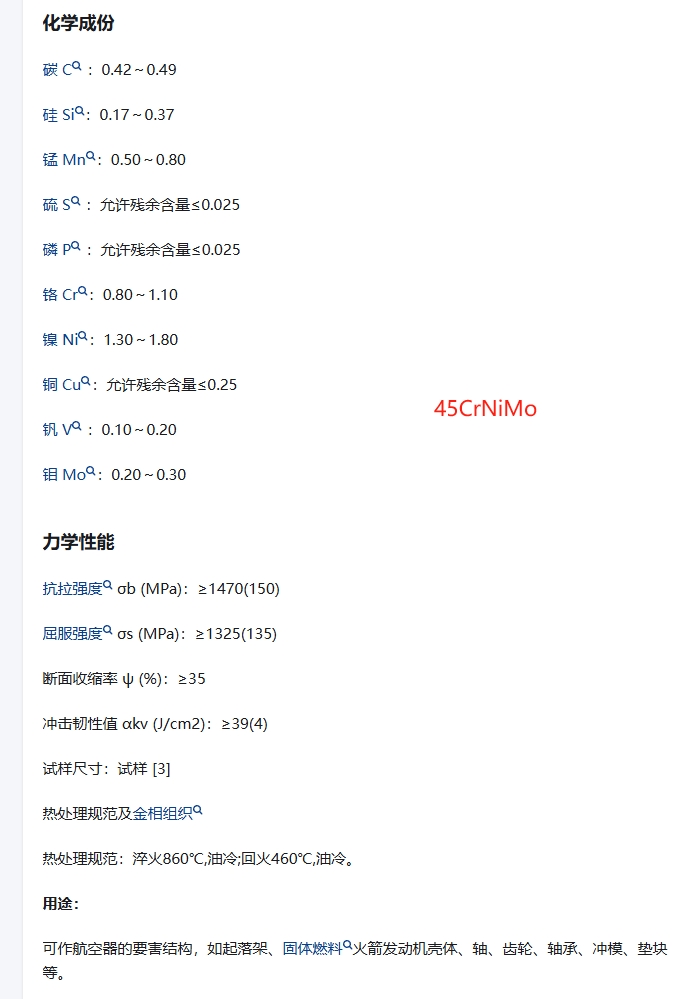

看了下化学成分，属于中碳钢，不适合渗碳，比20CrNi2MoA硬，可以渗氮处理，回火温度460

aloness90 · 发表于 2024-7-3 09:07

这个中高碳钢只好做做调质+表淬的路子吧，有大佬说说有其他方式嘛？？

daowuhen · 发表于 2024-10-9 19:30

仙中良民发表于 2024-5-22 16:56
为什么回复不了
看了下化学成分，属于中碳钢，不适合渗碳，比20CrNi2MoA硬，可以渗氮处理，回火温度460

感谢解惑，因为对齿轮强度要求较高，调质性能达不到要求，现在我们换用NAK80，做氮化处理

daowuhen · 发表于 2024-10-9 19:31

感谢楼上回复，现在我们换用NAK80材料来做，氮化处理

账号		自动登录	找回密码
密码			注册

[热处理] 求教，齿轮轴选用45CrNiMoVA材料渗碳淬火

本帖子中包含更多资源。
