有偿求助圆柱斜齿轮副的侧隙计算

hyfjy

mrmrw 发表于 2024-2-26 17:05
看到8.8元的小红包，都不知道怎么回复了！

可以请一次客的啊

hyfjy

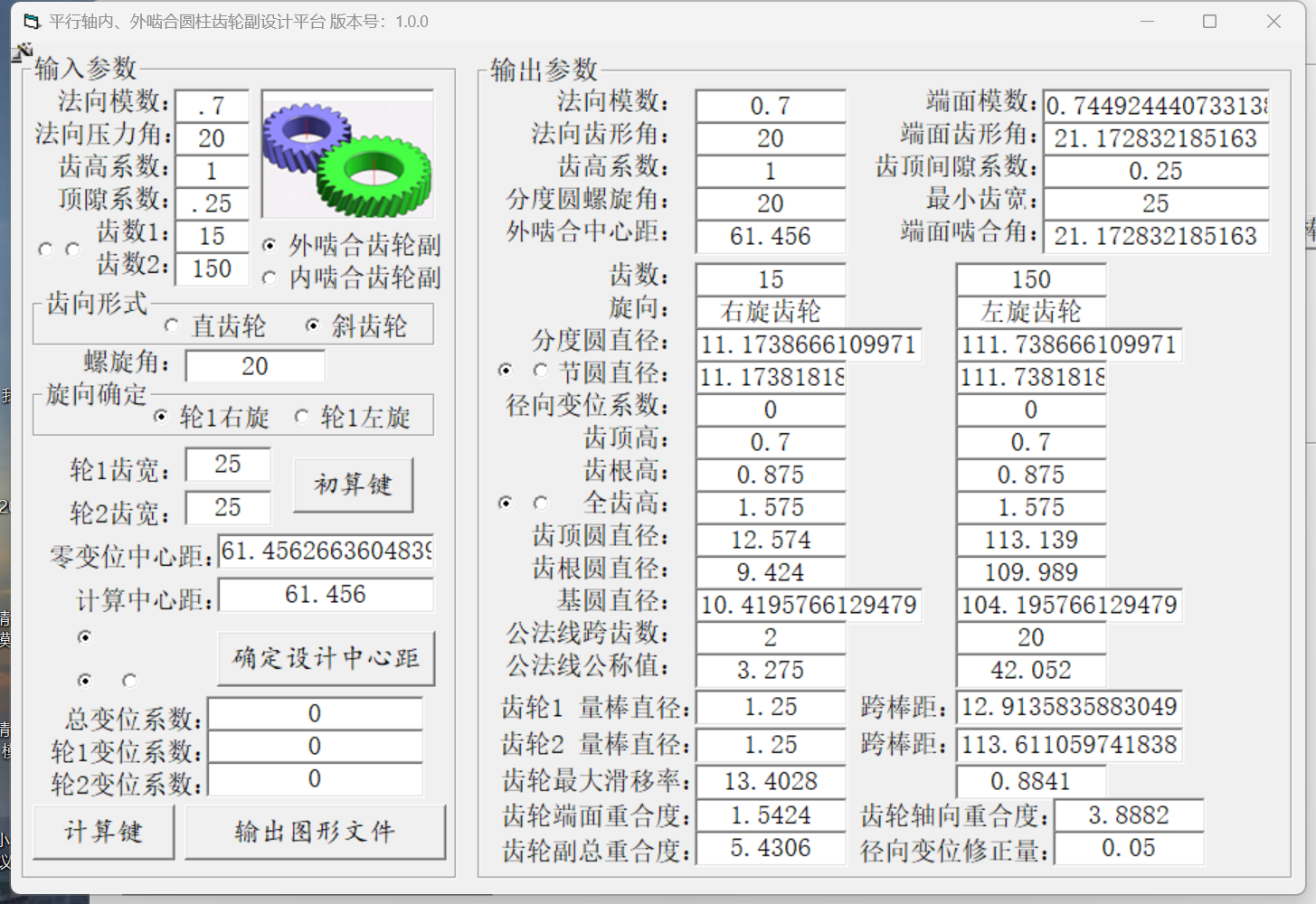

根据楼主提供的基本参数，试计算的结果如下：




主要是想看一下原参数的计算，实际上是一种直接用零变位系数的，这样的设计是比较有问题的，看一下各轮的滑移值就知道了，
在这样的情况下计算出来的跨棒距，如果没有基本的负偏差值，也就是上差为零时，会发生中心距为负偏差时安装的问题，通常跨棒距至少有一个负的上偏差和一个负的下偏差，

首先要重新安装各齿轮的变位系数，通常小轮为正，大轮为负（在中心距为零变位中心距时）

如下例：


在给出加工图或者是零件图时，跨棒距的值应该有第一负公差值和第二负公差值

以上看法，前面的朋友也给出了相应的答案。

yuuing

hyfjy 发表于 2024-2-26 21:21
根据楼主提供的基本参数，试计算的结果如下：

谢谢您的回复，有个参数我疏忽了 忘记写在前面，小齿轮的齿高系数是1.575，不是常规的1，大齿轮的是1，这个小齿轮是不是算正变位了已经？

hyfjy

yuuing 发表于 2024-2-26 22:18
谢谢您的回复，有个参数我疏忽了 忘记写在前面，小齿轮的齿高系数是1.575，不是常规的1，大齿轮的是1，这 ...

一对齿轮的齿高系数不等，恐怕不行的吧，也没有什么用，无法正常啮合的。

yuuing

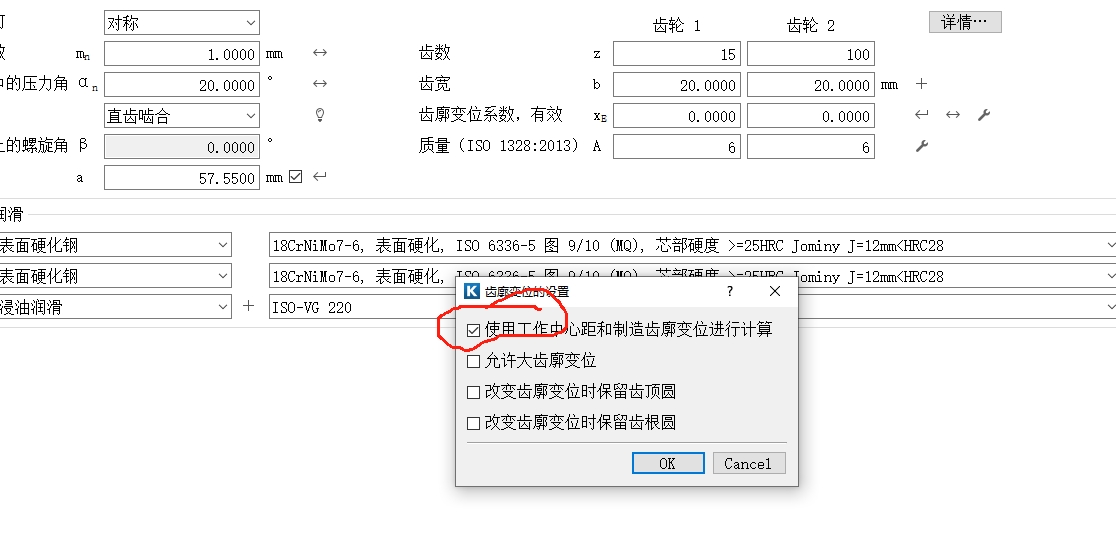

请教各位一个Kisssoft问题，为了调整最后的齿轮副侧隙值大小，我做了以下两个尝试。
1. 改变基本参数中的中心距数值，但是中心距的公差不变，最后计算报告中，侧隙数值不变。
2. 改变中心距的公差值，但中心距数值不变，最后计算报告中，侧吸数值会相应变化。

第1个情况是为什么呢？ 谢谢

yuuing

hyfjy 发表于 2024-2-27 20:21
一对齿轮的齿高系数不等，恐怕不行的吧，也没有什么用，无法正常啮合的。

谢谢 ，私信您了

书生祭

留个联系方式

挑起你的

yuuing 发表于 2024-2-28 15:58
请教各位一个Kisssoft问题，为了调整最后的齿轮副侧隙值大小，我做了以下两个尝试。
1. 改变基本参数中的 ...

因为你这个没打开，所以算出来的是一样的

woodee

yuuing 发表于 2024-2-26 22:18
谢谢您的回复，有个参数我疏忽了 忘记写在前面，小齿轮的齿高系数是1.575，不是常规的1，大齿轮的是1，这 ...

h是齿高，不是齿高系数。

1.575/0.7=2.25 。
以此推断，h*=1，c*=0.25；
Mn(2h*+c*)=0.7*(2*1+0.25）=1.575
完全对的上。

yuuing

挑起你的 发表于 2024-3-8 08:05
因为你这个没打开，所以算出来的是一样的

明白了 谢谢了 私信您了
