圆柱齿轮传动的有限元瞬态分析案例

hyfjy

有限元分析是现代机械设计面临的必要手段，在现代设计和生产中，利用有限元进行模型仿真，在接近于工作状况下的负载下预期使用循环次数，从而在设计初期就对各种参数的优化，使得提前认知设计的寿命，习题避免那些隐藏的问题。


圆柱齿轮传动的瞬态分析中，可以得到瞬时的接触位置和应力大小，计算软件会给出预期总循环次数。


中文的瞬态分析报告

圆柱直齿轮15-15传动瞬态分析报告.docx (509.64 KB, 下载次数: 20)

2024-2-18 23:03 上传

点击文件名下载附件

hyfjy

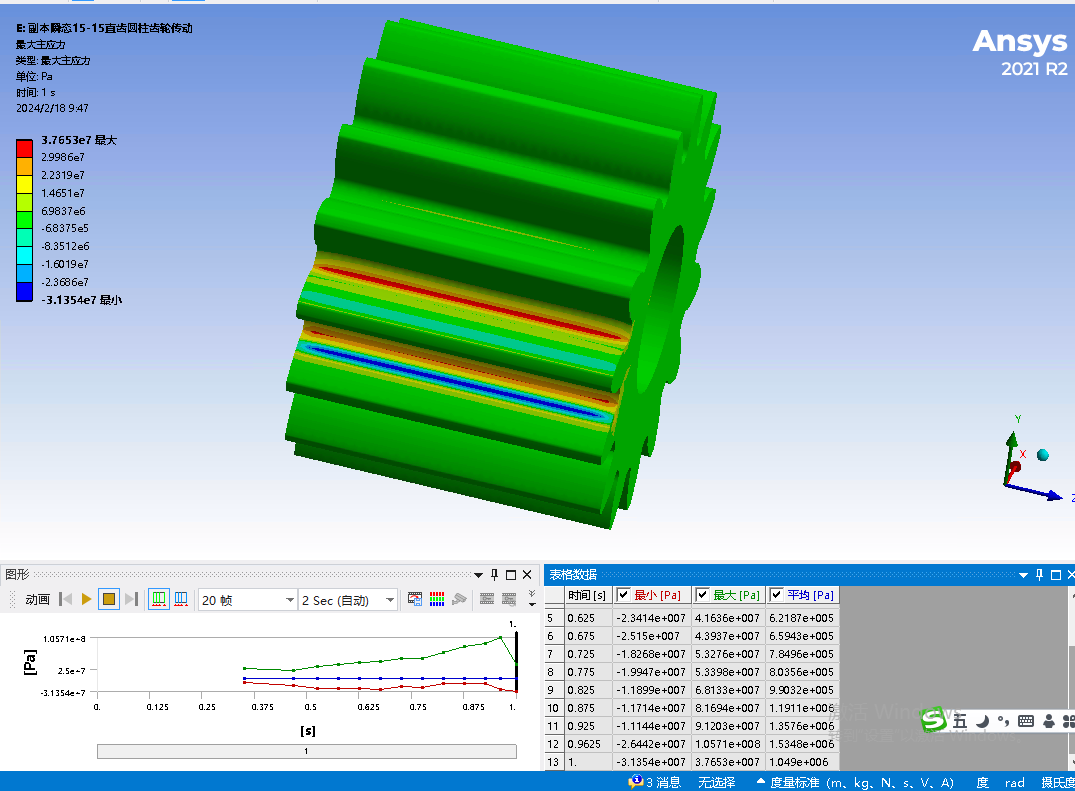

主动轮在最大主应力分析下的应力云图

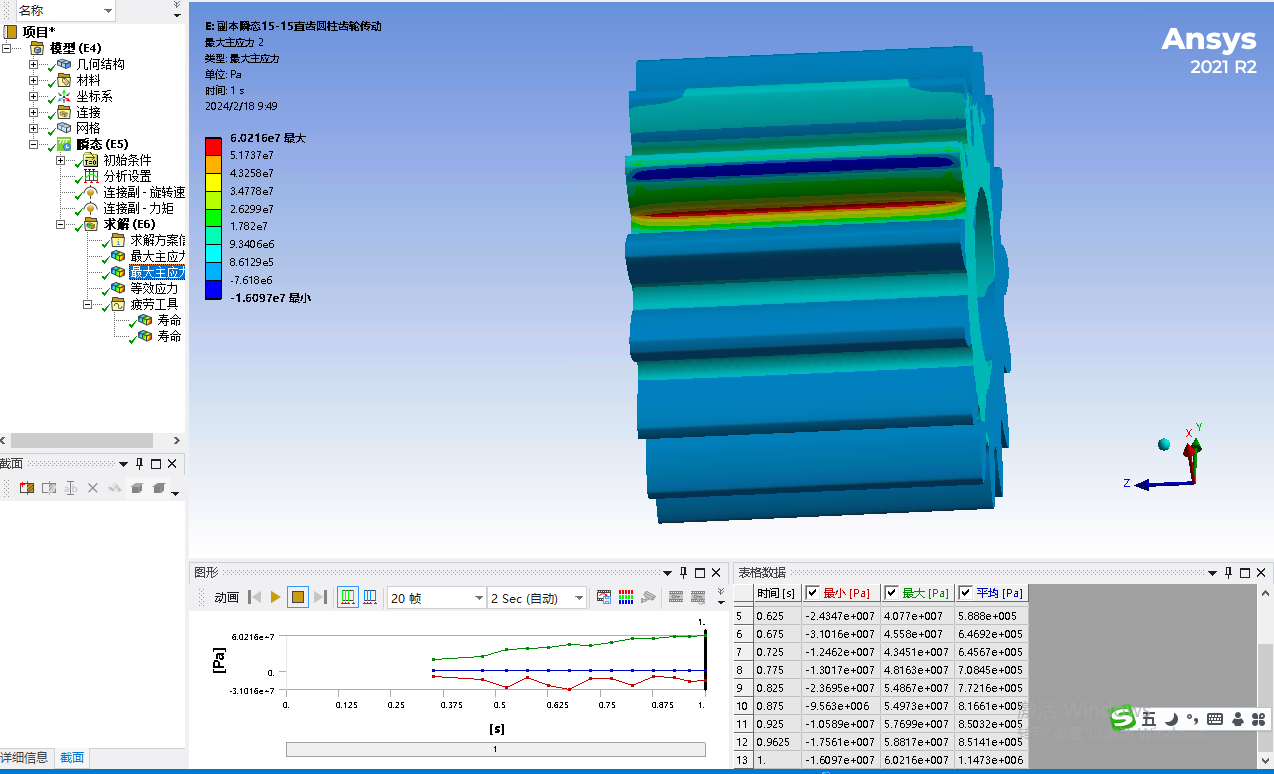

从动轮在最大主应力分析下的应力云图

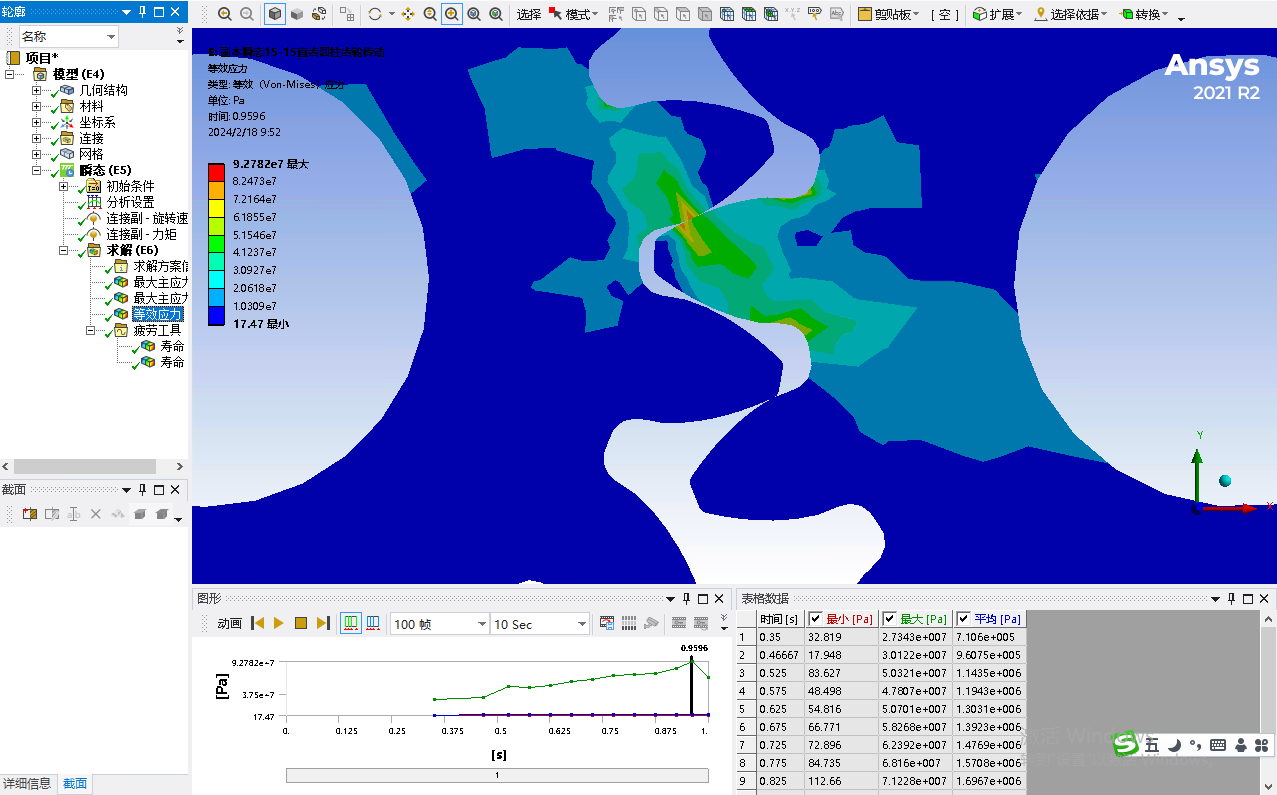

最高应力点的位置应力大小和位置，显示的是等效应力

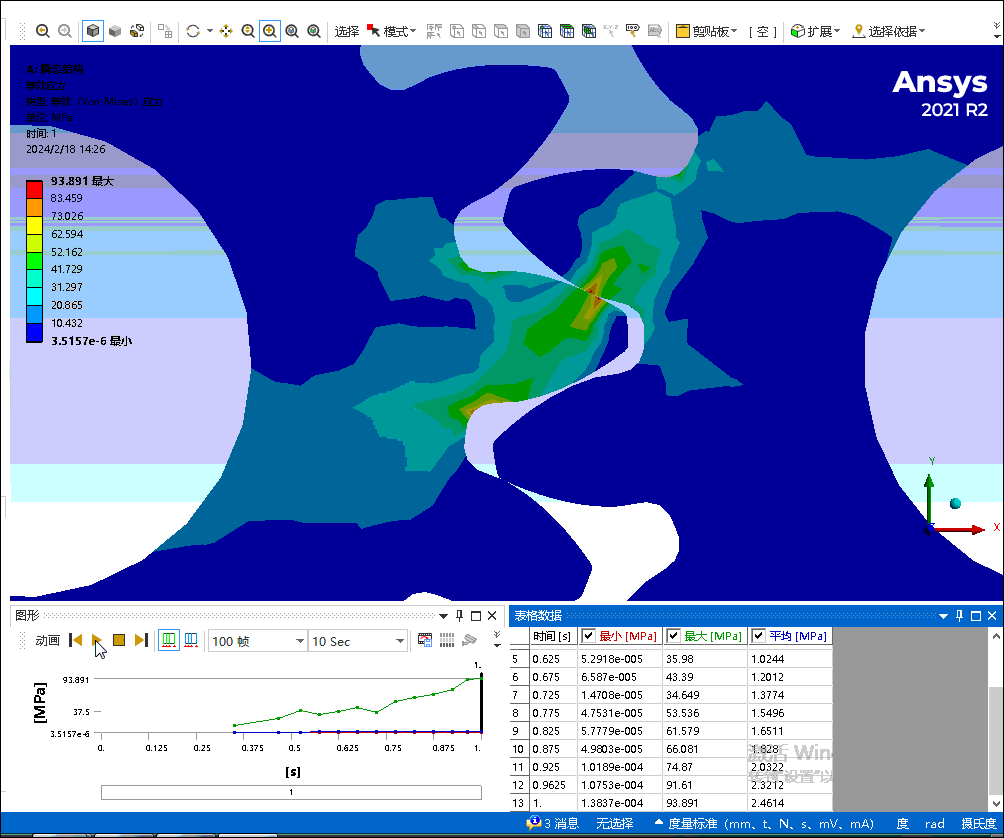

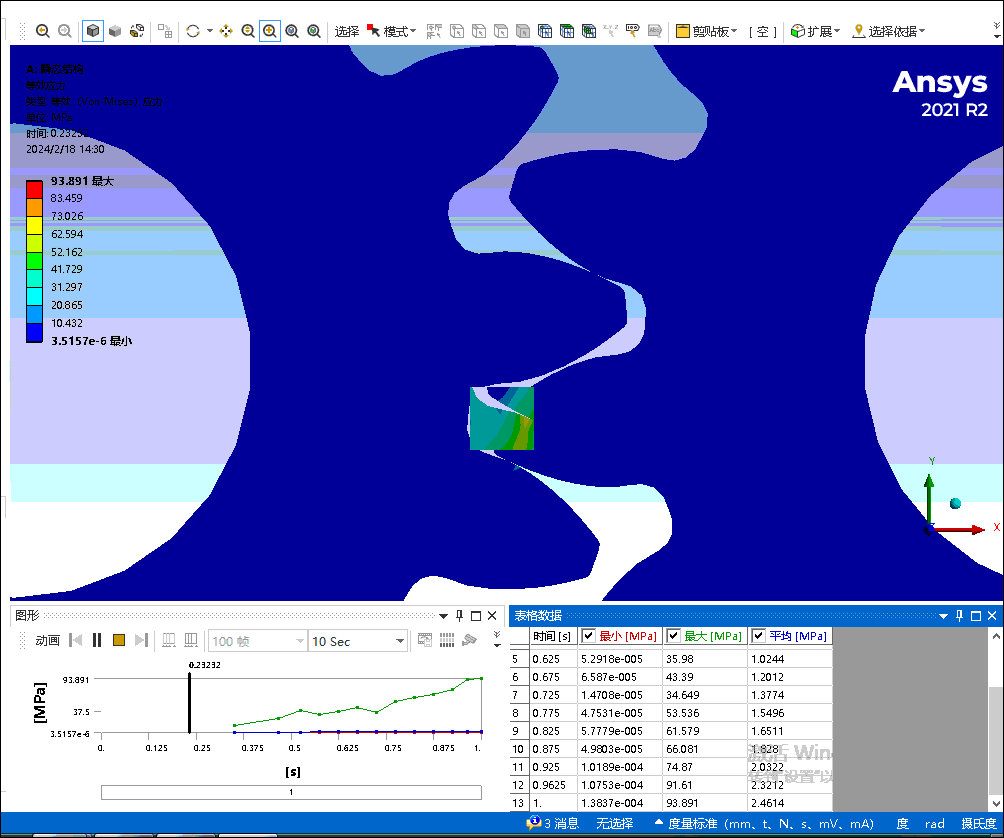

动图到周期结束时的应力大小和位置

魔力仿真

用有限元算齿轮疲劳强度不如标准。ISO6336（国标3480）

clgclx

看看这么低的重合度,我对渐开线目前都失去兴趣了.

yj7606

学习学习，谢谢分享

zengxiaodong

我始终认为，随着计算能力的进步，齿轮计算和设计分析必将进入全有限元的时代，也就是说，不管是直齿还是斜齿，不管是齿面接触应力还是齿根弯曲弯曲应力，也不管是渐开线还是非渐开线齿轮，都会从解析加修正系数的计算模式彻底进入全有限元计算的模式，从而实现计算精度的大幅度提高！

Ellis_Fel

谢谢分享

mrmrw

zengxiaodong 发表于 2024-2-23 10:14
我始终认为，随着计算能力的进步，齿轮计算和设计分析必将进入全有限元的时代，也就是说，不管是直齿还是斜 ...

分析计算采用CAE是可行的！

但是，最大的问题就是实际情况下，尤其是小模数齿轮，很多工况都是不清不楚的！连客户都给不出具体的要求，所以前期开发直接用有限元分析，就是一个费力不讨好的事情！除非计算速度特别快，借助专业工具来快速分析！

czyjh520

学习学习！

2456610663

mrmrw 发表于 2024-3-23 15:29
分析计算采用CAE是可行的！

但是，最大的问题就是实际情况下，尤其是小模数齿轮，很多工况都是不清不 ...

特别赞同这个说法，国内的客户大多数太卷，一两个月就要全新的设计和样品，国外的大多数客户愿意给你周期去做，让你去验证，好产品是打磨出来的。
