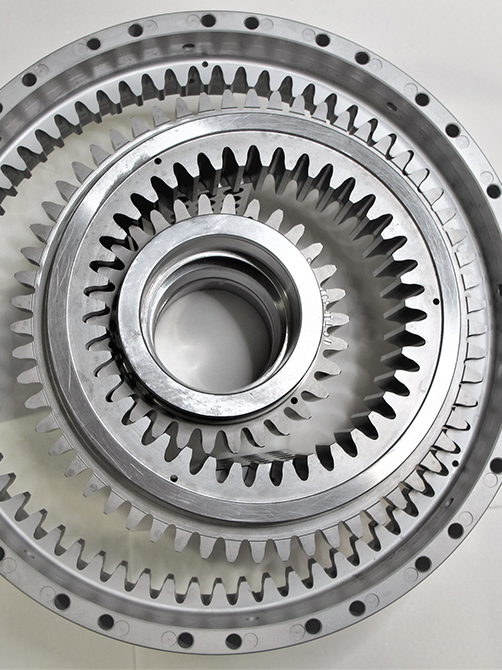

全网寻求齿形爱好者,帮忙分析一下,这个齿形不是渐开线齿形,渐开线齿形的重合度已经到头了.

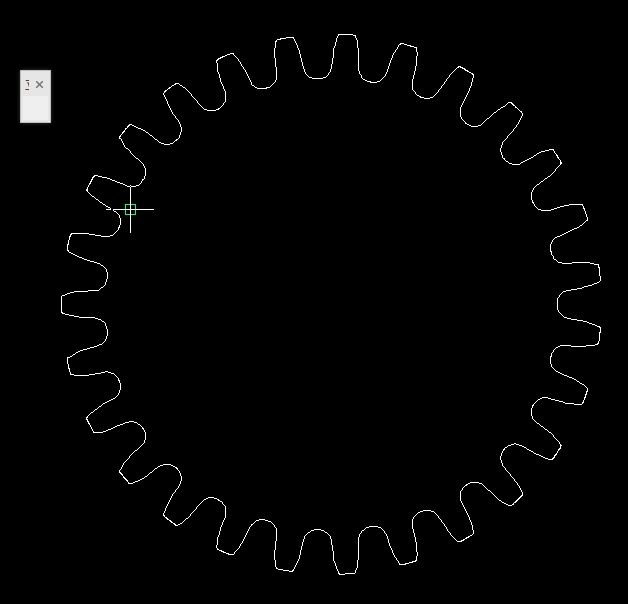

这不是渐开线齿形

挑起你的

像不像

clgclx

挑起你的 发表于 2024-2-2 10:00
像不像

不像,不是降低压力角的渐开线齿形

clgclx

挑起你的 发表于 2024-2-2 10:00
像不像

因为重合度,渐开线齿形的达不到那么高.外啮合也就3算极限了,大部分到2,已经是改来改去的.

gdd

clgclx 发表于 2024-2-2 10:03
不像,不是降低压力角的渐开线齿形

他那有可能是英制齿轮

yongxiangle1969

不知微线段的齿轮能否实现图示的效果？

christ

感觉像两端渐开线，压力角有两个。

clgclx

gdd 发表于 2024-2-2 17:31
他那有可能是英制齿轮

不是,测绘下来计算对不上.

clgclx

christ 发表于 2024-2-3 09:43
感觉像两端渐开线，压力角有两个。

有这个可能.不知道该如何下手.

woodee

上段 渐开线共轭， 下段摆线共轭，有可能啊。
