请大家看看螺旋线倾斜偏差是不是干错了！！！！！

zb18-love

正负号给整迷糊了，客户说是加工错了，仔细研究就是有问题。产品有放置的方向要求。

图纸要求的

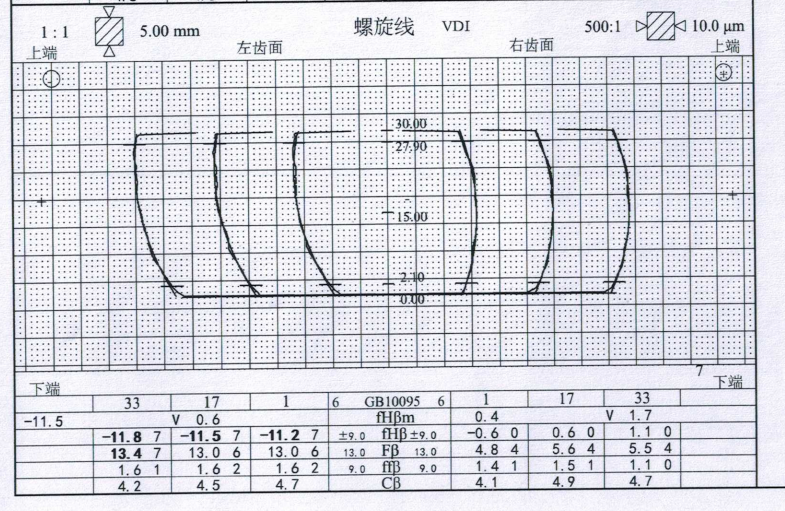

我们加工的

zb18-love

分度圆螺旋角25°  左旋

魔力仿真

有意思的问题。
1.首先看下螺旋角偏差正负定义：根据相关标准，正值代表螺旋角偏大，负值代表螺旋角偏小

魔力仿真

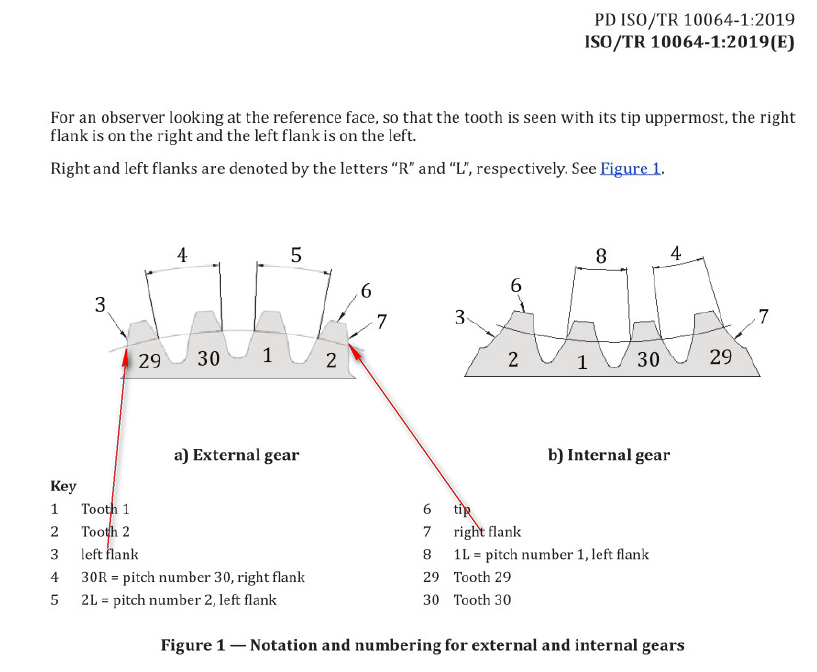

2. 再看左右齿面的定义：，从上往下看，左边为左齿面右边为右齿面

魔力仿真

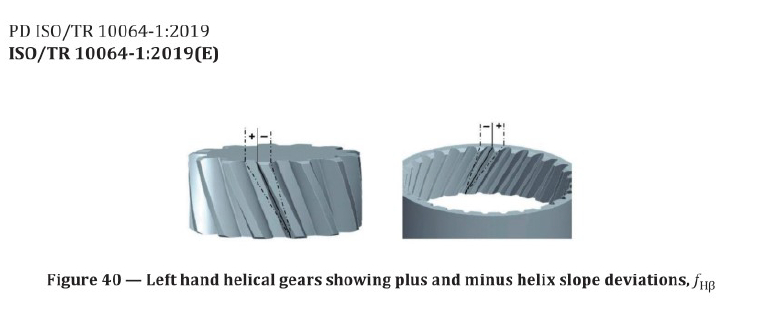

3. 左旋齿轮，螺旋角偏差正负示意图如下：

魔力仿真

总结：

左旋左齿面定义为正值0.008，螺旋角偏大，对应的为上端比下端要多削掉8um的材料。

图纸示意图绘制错误。加工图形也出错。

加工时以图纸正负值为准（图纸没有特殊要求时，正值螺旋角偏大，负值螺旋角偏小）

以上是以外齿轮来分析的。内齿轮不一样

zb18-love

魔力仿真 发表于 2024-1-8 19:34
总结：

左旋左齿面定义为正值0.008，螺旋角偏大，对应的为上端比下端要多削掉8um的材料。

分析的太详细了，非常感谢。

加工的时候成型磨厂家只看图形的方向，没有注意正负值。
正常看有时候也不注意。

zb18-love

图纸示意图绘制错误。
正确的图纸示意图怎么画？

michaelyang

加工时以图纸正负值为准（图纸没有特殊要求时，正值螺旋角偏大，负值螺旋角偏小

魔力仿真

zb18-love 发表于 2024-1-9 08:58
图纸示意图绘制错误。
正确的图纸示意图怎么画？

也不能说错误吧，示意图只是个示意图。有的公司不管什么修形参数示意图都一样。示意图只是标注下各个参数的代表啥的一个图。

实际中是按照具体正负数值来加工的，如果图纸明确了正负号代表的含义，则按照图纸要求来。没有标准就按照通用标准呗，肯定不会错了。
螺旋角：正代表偏大，负代表偏小；
压力角：正代表压力角偏小（齿顶外凸），负代表压力角偏大（齿顶内凹）。
