差速器（中轴、后轴）锻造锥齿轮的技术讨论

香香飘飘

看到楼主的文章，受益匪浅，有些厂商要求接触区椭圆形，您怎么看？

woodee

香香飘飘 发表于 2024-1-23 08:33
看到楼主的文章，受益匪浅，有些厂商要求接触区椭圆形，您怎么看？

请看： 万元求购少齿数(10:14)直锥副的“鸭蛋形”接触区3D模型

https://www.gearbbs.com/forum.php?mod=viewthread&tid=396061

woodee

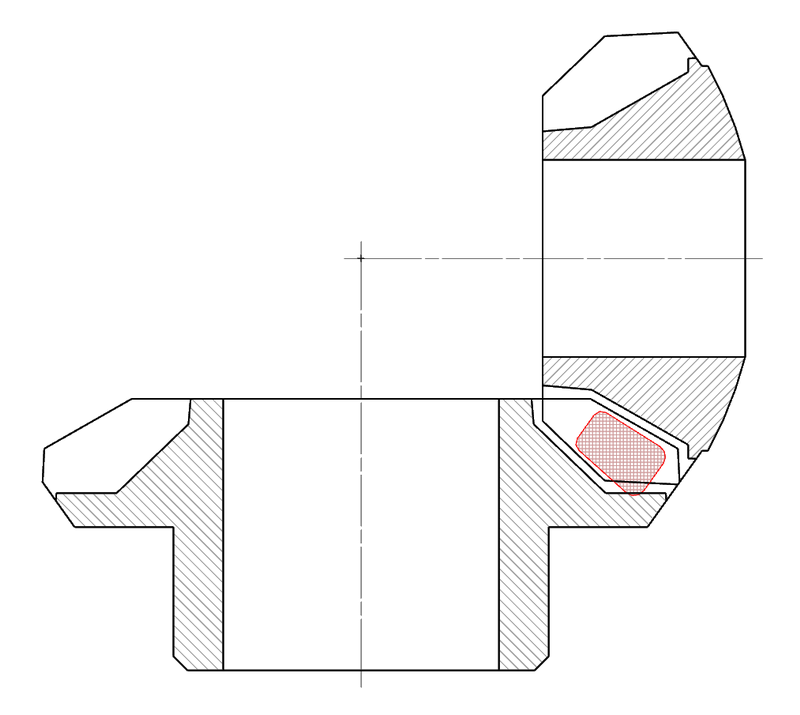

标准的锥齿轮啮合。70%齿宽的啮合区示意。

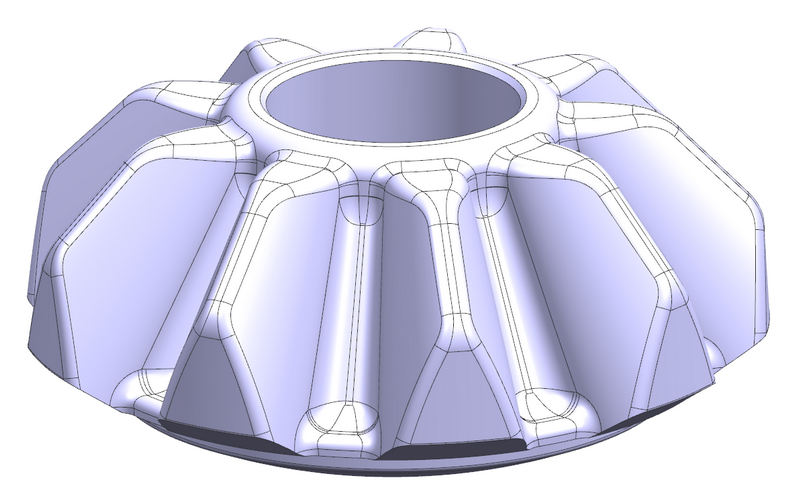

为适合锻造工艺，增加结构强度，锻造齿轮的3D造型一般使用的结构：

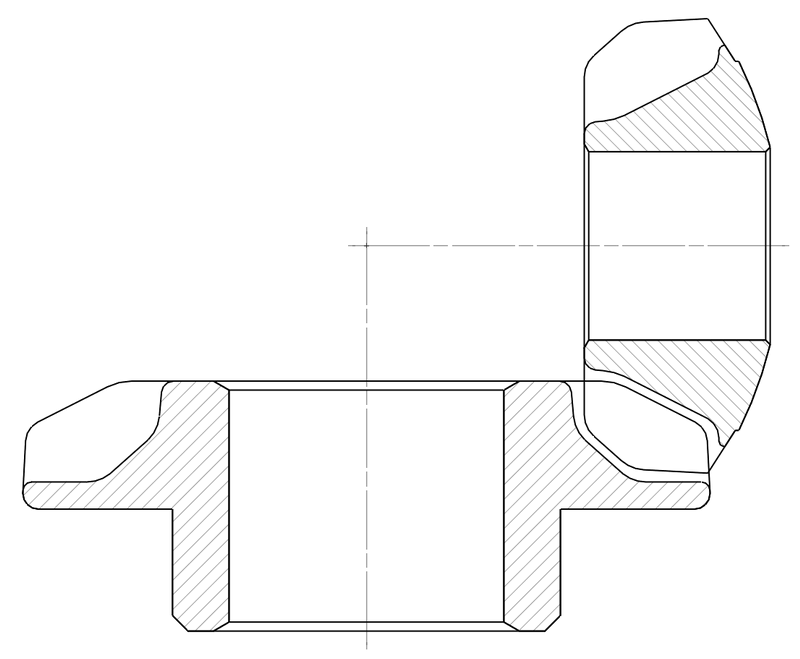

但齿轮外圆不能随意裁剪，得有一定原则，否则就会出现下面情况：

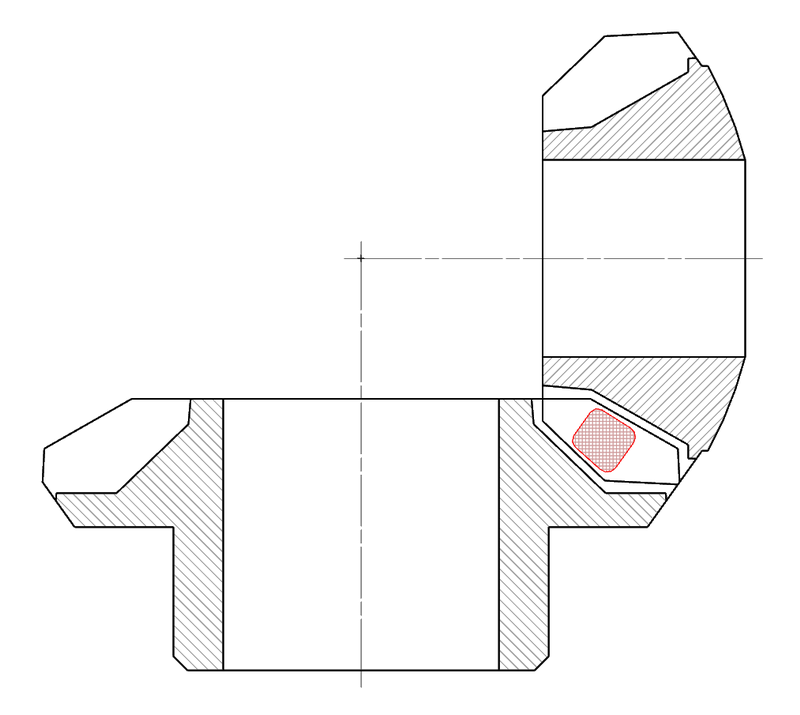

上面的设计尺寸，只好把啮合区的齿宽范围，缩减到40%~45%最大，大大降低了齿面接触强度：

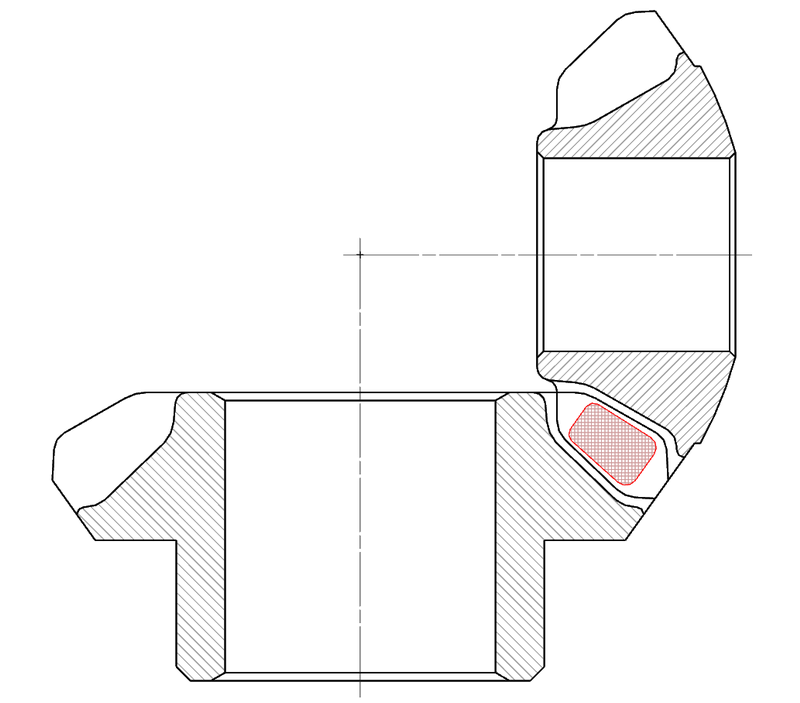

合乎比例的设计应该是这样的：


本来，这只是简单的几何校核问题，但出现次数频繁，近来有日益增多的情况。

一般来讲，只要看到外形如下图的行星齿，基本就可以判定，外圆裁剪多了：



woodee

woodee 发表于 2024-8-21 10:50
标准的锥齿轮啮合。70%齿宽的啮合区示意。

为适合锻造工艺，增加结构强度，锻造齿轮的3D造型一 ...

之所以有21楼的表述，是因为这种设计现象有增多的趋向。

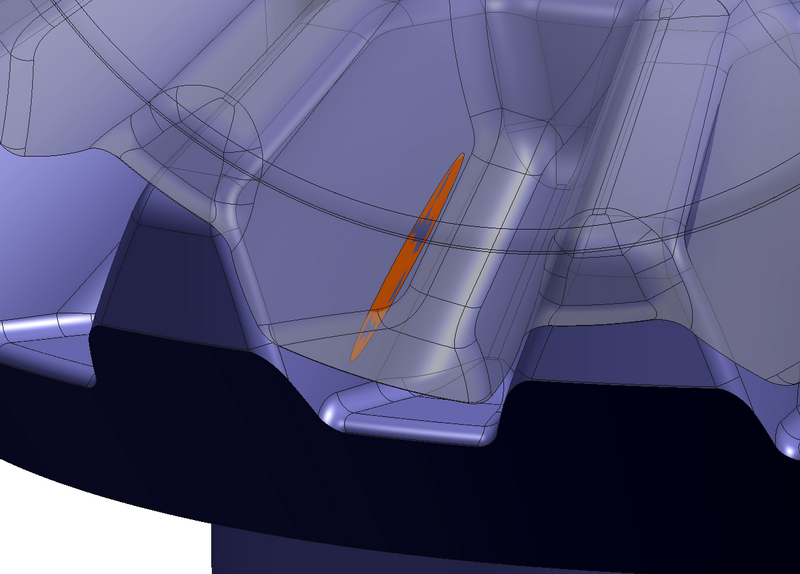

下面是某知名大车桥公司，今年四月的新设计：

行星齿外圆，是在齿宽从大端往上47.5%处裁切的，那接下来的啮合区设计，只能按照42.5%max处理了。
而图纸上技术要求中却要求为50~70%。

如果想要受力后齿宽方向的接触区长度为70%，那么外圆就不能裁剪过多：


否则就会出现想象与实际的较大偏差：



另外，发现不少新能源车的差速器的锥齿轮副设计，也沿袭了上面的设计。
所以觉得有必要重点强调一下。

jingshi

学习了老师，努力学习提升理解能力，不断进步，不断改进

woodee

jingshi 发表于 2024-9-3 12:17
学习了老师，努力学习提升理解能力，不断进步，不断改进

互相学习！
