请问怎么看这种表格

bxsw · 发表于 2023-11-28 15:52

您需要登录才可以下载或查看，没有账号？注册

x

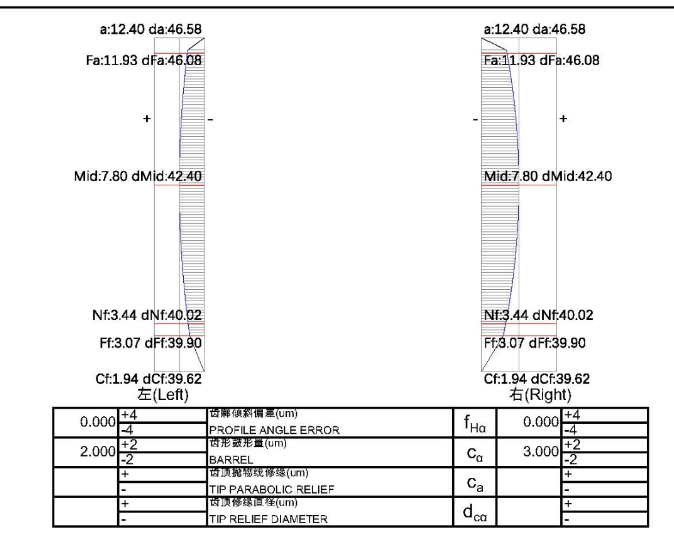

小白请问一下这种表格主要描述什么，怎么去看

挑起你的 · 发表于 2023-11-28 17:08

齿形齿向的鼓型和角度的加工要求，检测的起测，起评，终测，终评点，左右齿形要求不一样，还是有点难度的，精度要求不算高

michaelyang · 发表于 2023-11-29 14:48

跟K-CHART比起来还是简单些那

bxsw · 发表于 2023-11-30 11:18

挑起你的发表于 2023-11-28 17:08
齿形齿向的鼓型和角度的加工要求，检测的起测，起评，终测，终评点，左右齿形要求不一样，还是有点难度的， ...

请问一下咋看的

taiwanmax · 发表于 2023-11-30 11:48

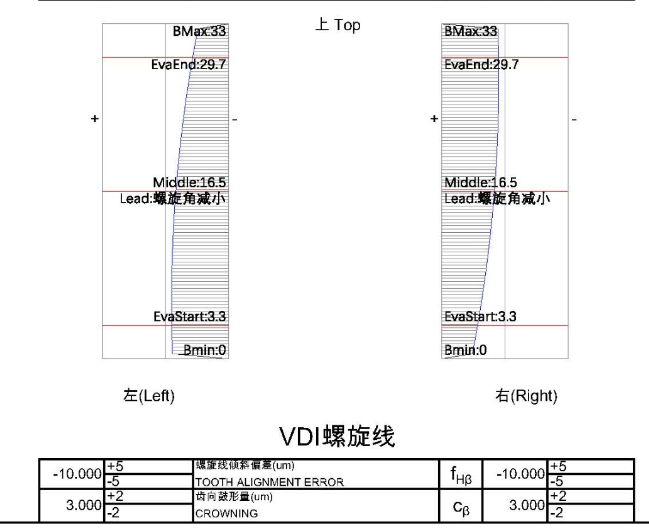

從齒形的圖可以看出你兩邊的隆形量不一樣, 從導程的圖可以看出你導程有扭曲, 這樣兩個圖形不知道是不是故意這樣做還是說加工有偏差, 想來往上找人看怎麼改善?
