小齿轮外圆磨削如何保证

宫裳阙影

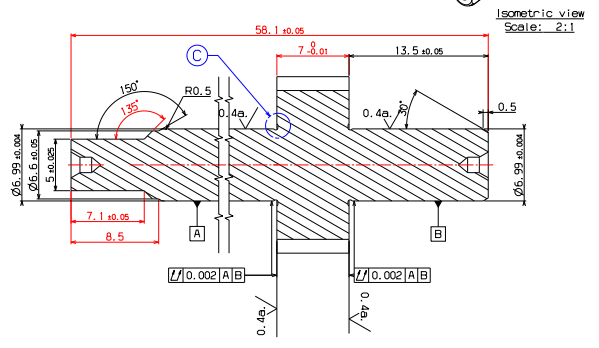

加工类似如图齿轮，如何保证全跳动0.002mm

xionganh

是油泵齿轮吧，什么样的工艺，也要看产品批量，还有楼主有什么设备

xiexie6885

端面外圆磨保证：
   热处理后先校直，再磨中心孔（非研磨）！          ——建议数控校直机和中心孔磨床！
   以中心孔定位双顶驱动磨（粗、精）端面和外径！——建议选择高精度磨床（如：津上和北磨）！

xiexie6885

xiexie6885 发表于 2023-11-18 13:34
端面外圆磨保证：
   热处理后先校直，再磨中心孔（非研磨）！          ——建议数控校直机和中心孔磨床 ...

注意：中心孔角度和大小控制（以保证轴向尺寸的一致性）。

DD99

如此高的跳动要求如果不是用在精密仪器上感觉都是不必要的，设计脱离了实际其实是在浪费资源。像这样的图纸要求不说你的设备能否达到要求，如果只是按一般能用的工艺手段来保证其实很难达到要求的。像热后变形的校直，磨削应力的形成与释放等都会在你成品后回位。所以仅按通常的工艺思路是行不通的。除了你具备加工此种零件的设备外工艺的安排应该考虑的更周全方可。比如是否应在校直后去应力，是否应在粗磨后进行深冷处理以此达到稳定的组织等。高精度零件的加工与保证其实并非易事。

michaelyang

以中心孔定位双顶驱动磨（粗、精）端面和外径

xiexie6885

此类精度的齿轮，应该是用在“计量泵”里面吧？

yongxiangle1969

已达到量具产品的精度要求啦

longgulei

非一般条件可达到，只能看看

HBTIANZE

精度要求确实是有点太高了。
