最近发现内啮合很有意思

woodykissme · 发表于 2023-10-16 12:34

您需要登录才可以下载或查看，没有账号？注册

x

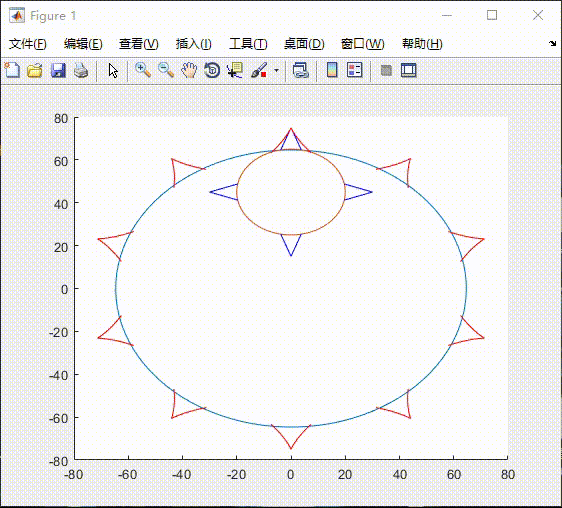

上图外齿的齿是由两条直线（蓝色）组成图的。

mrmrw · 发表于 2023-10-18 08:20

很不错，matlab用的还是很熟练了！

woodykissme · 发表于 2023-10-18 08:38

mrmrw 发表于 2023-10-18 08:20
很不错，matlab用的还是很熟练了！

得到了马工的表扬，荣幸

mrmrw · 发表于 2023-10-18 15:24

woodykissme 发表于 2023-10-18 08:38
得到了马工的表扬，荣幸

您对基础的东西研究的还是有一定深度的！

做齿轮，利用数学软件，如Matlab来做一些计算或分析，是最佳途径！
这个比单纯的用编程语言来搞计算，效率要高很多，而且可以利用一些数学函数，求解更为复杂的优化分析问题！

woodykissme · 发表于 2023-10-19 12:36

马工都这么说了，再发一个

mrmrw · 发表于 2023-12-16 14:54

woodykissme 发表于 2023-10-19 12:36
马工都这么说了，再发一个

我找点时间，用Solidworks来绘制一个。

这种二维包络，用三维软件来绘制还是可以实现的。

woodykissme · 发表于 2023-12-16 20:25

mrmrw 发表于 2023-12-16 14:54
我找点时间，用Solidworks来绘制一个。

这种二维包络，用三维软件来绘制还是可以实现的。

期待您的作品

mrmrw · 发表于 2023-12-18 14:14

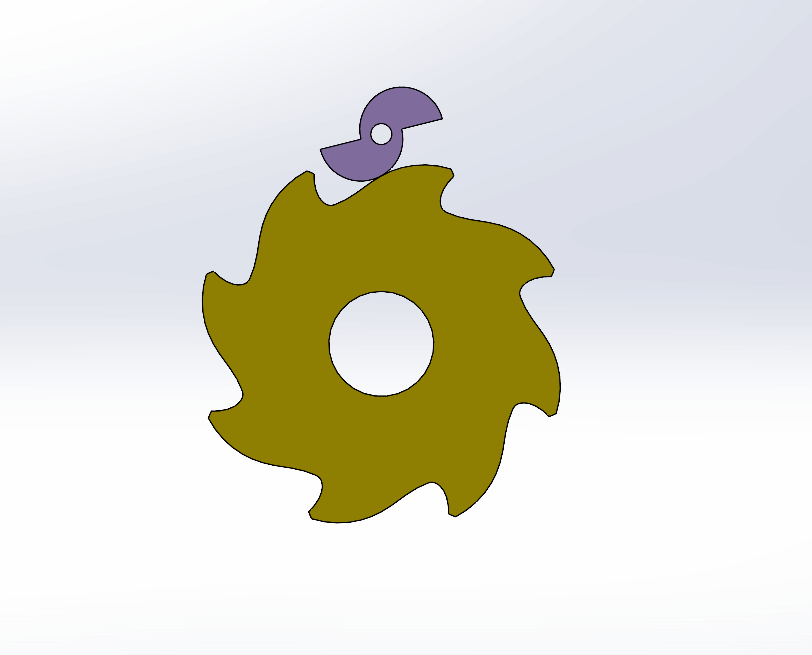

上周空了一天，把一个十多年前例子翻出来，也是一个网友发出来的二维包络的例子，重新画了一下，是可以实现的！

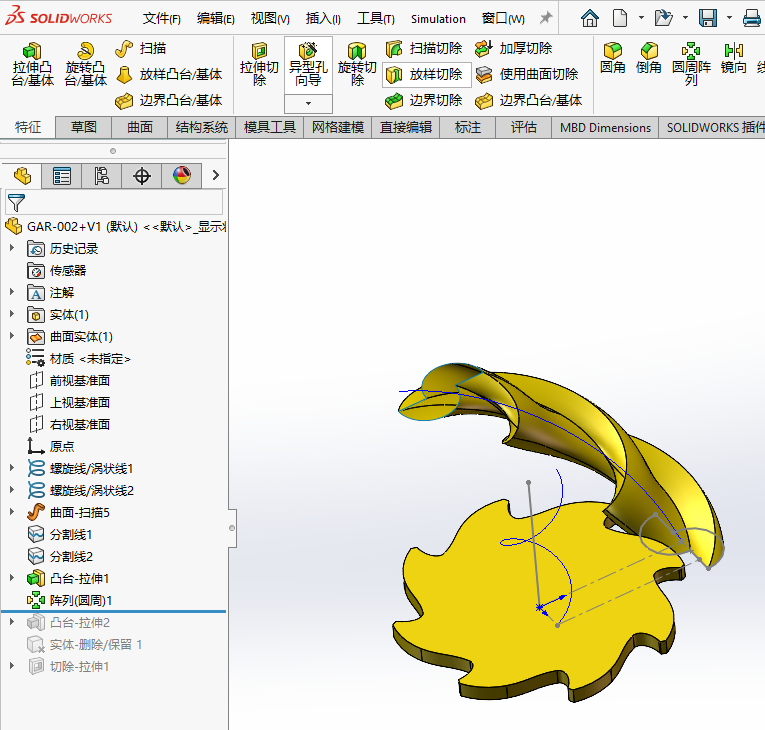

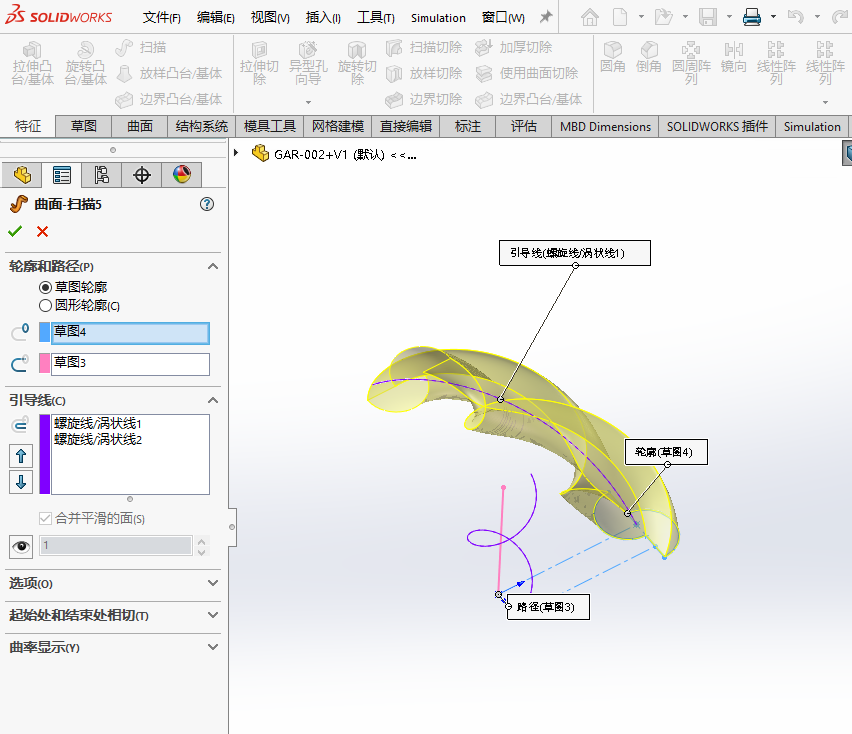

用SW的扫描功能，可以实现任意二维图形的包络。

实现方法就是如下：

mrmrw · 发表于 2023-12-18 14:19

这种做图方法，虽然可以避开复杂的编程问题，但是不能替代编程的方法和理论的分析。
这种只是一个把想法快速实现，然后看一下结果的一种工程绘图方法。
其实，用3D软件来解决二维和三维包络，都是可行的。二维包络相对简单些，三维包络就复杂一些！

woodykissme · 发表于 2023-12-20 21:38

mrmrw 发表于 2023-12-18 14:19
这种做图方法，虽然可以避开复杂的编程问题，但是不能替代编程的方法和理论的分析。
这种只是一个把想法快 ...

受教了
