粉末冶金齿轮强度计算

Z17 · 发表于 2023-9-22 14:48

您需要登录才可以下载或查看，没有账号？注册

x

麻烦各位大神帮忙看看，材料选择是否合理。

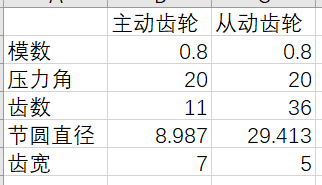

一组齿轮，其主动齿轮与从动齿轮都是粉末冶金法制造的，参数见表，传动齿轮的扭矩为0.8062N·m，计算26.5rpm时的弯曲强度和接触强度。

登录/注册后可看大图

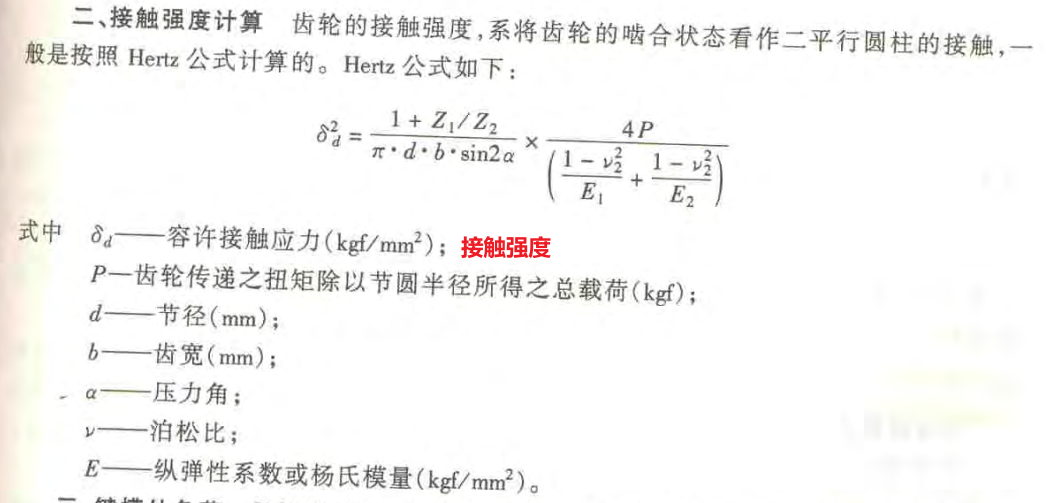

计算公式：弯曲按里维斯公式，接触按赫兹公式。材料选择为4ENKM（Fe-Cu-C-Ni-Mo）

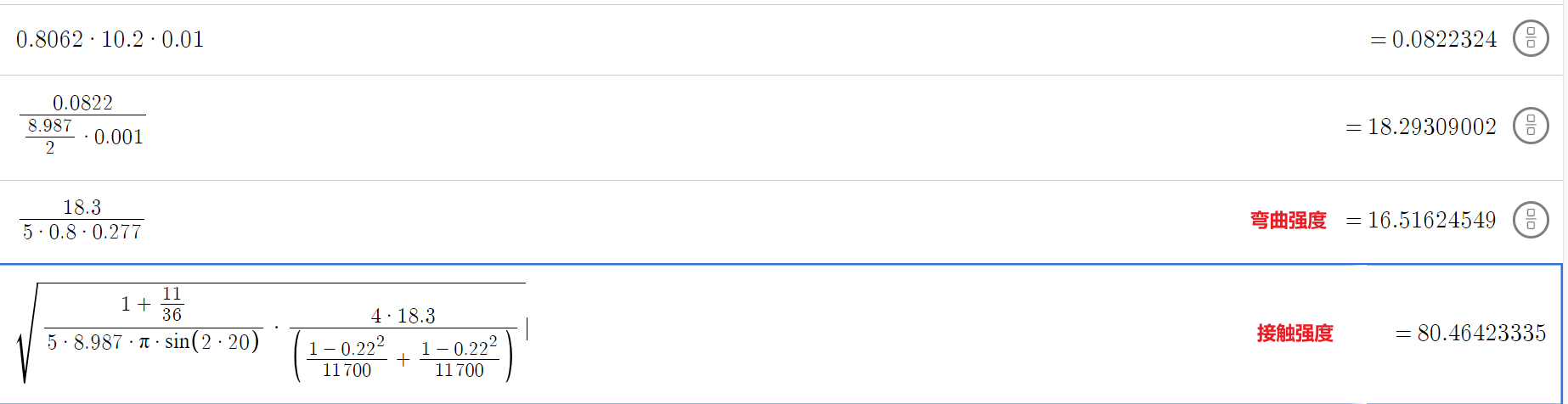

计算结果：弯曲强度：16.5，接触强度：80.5。

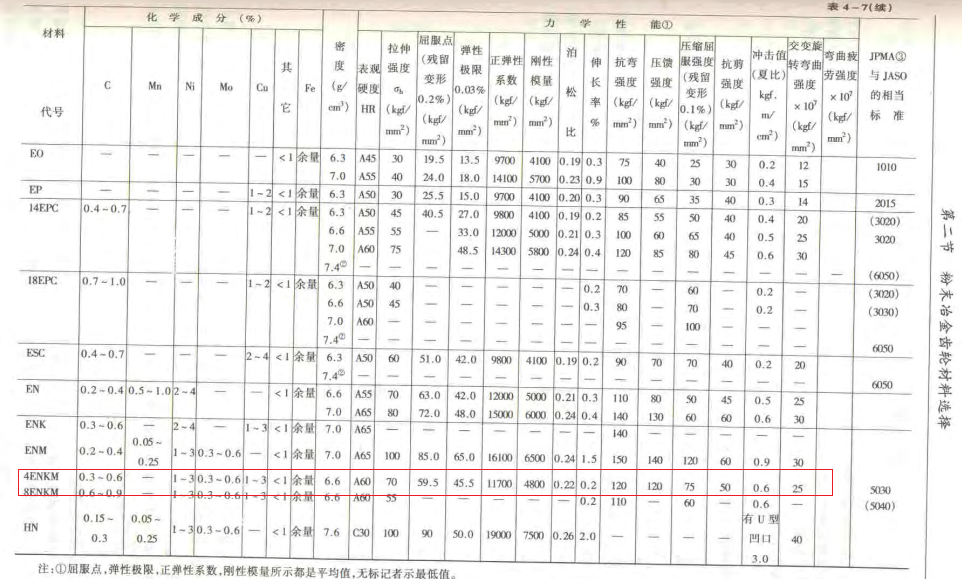

对比材料的容许交变弯曲强度：25，压溃强度：120。
安全系数分别为25/16.5=1.5；120/80.5=1.5。满足要求。

胖胖说 · 发表于 2023-10-11 11:25

你好，这个材料的压溃强度表格是从什么书上得到的？方便告诉下吗，我想问下D39或者FN-0405 -130HT的粉末冶金材料这个压溃强度是什么样子

weigewudi · 发表于 2023-11-1 08:01

FN-0405-130HT屈服强度和破坏强度可以从MPIF35标准中查达到。

michaelyang · 发表于 2023-11-1 09:22

从MPIF35标准中查达到

hezhihong · 发表于 2024-3-11 11:18

胖胖说发表于 2023-10-11 11:25
你好，这个材料的压溃强度表格是从什么书上得到的？方便告诉下吗，我想问下D39或者FN-0405 -130HT的粉末冶 ...

非常感谢，收藏了
