小模数格里森弧齿安装时需要柔性安装吗？

唐诗大杰 · 发表于 2023-9-22 08:35

您需要登录才可以下载或查看，没有账号？注册

x

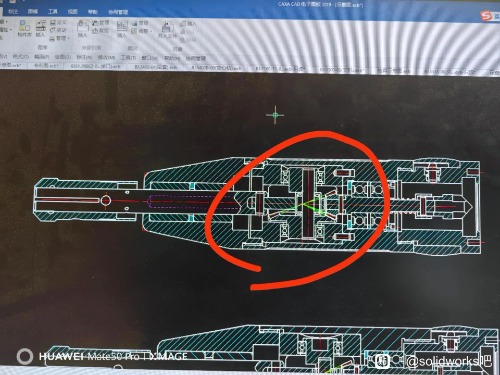

有没有大佬讲解下，小模数格里森弧齿在安装时需要柔性安装以方便调整齿隙吗？目前我用的是波形弹垫来对主动齿轮调整，它能不能直接定死来保证齿隙，还是说考虑齿轮加工精度一定要采用柔性安装来调整齿隙。

唐诗大杰 · 发表于 2023-9-23 07:37

有大佬吗

挑起你的 · 发表于 2023-9-23 08:06

还有能柔性安装的啊，长见识了，调整起来方便嘛

HBTIANZE · 发表于 2023-9-23 08:46

柔性安装如何保证承受载荷后不产生位移？

liufanboy · 发表于 2023-9-23 10:13

看你那对弧齿轴向力的大小了

唐诗大杰 · 发表于 2023-9-24 20:36

挑起你的发表于 2023-9-23 08:06
还有能柔性安装的啊，长见识了，调整起来方便嘛

用波形弹垫进行调整。调整起来是方便。但总觉得怪怪的。

唐诗大杰 · 发表于 2023-9-24 20:37

HBTIANZE 发表于 2023-9-23 08:46
柔性安装如何保证承受载荷后不产生位移？

0.5mm.，速比2.6，输入转速40000，其实有点危险。

唐诗大杰 · 发表于 2023-9-24 20:38

大佬们，所以小模数锥齿轮安装也是直接固定死。

唐诗大杰 · 发表于 2023-9-24 20:40

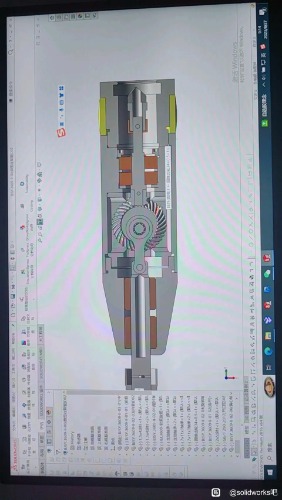

目前这个设计，输入40000，主要就是轴承哪里发烫严重。还有扫齿情况存在。如果不用柔性安装，有没有大佬指点指点。迷茫了

唐诗大杰 · 发表于 2023-9-24 21:06

大佬们有没有比较经典的小磨数格里森弧齿的安装方式
