蜗杆铣刀计算问题求助

woodykissme · 发表于 2023-9-21 09:16

您需要登录才可以下载或查看，没有账号？注册

x

计算一个蜗杆铣刀齿形：
蜗杆参数：渐开线蜗杆，
齿顶圆19.856 根径10.783 分度圆螺旋角75° 跨棒距：23.73 棒直径：5.25

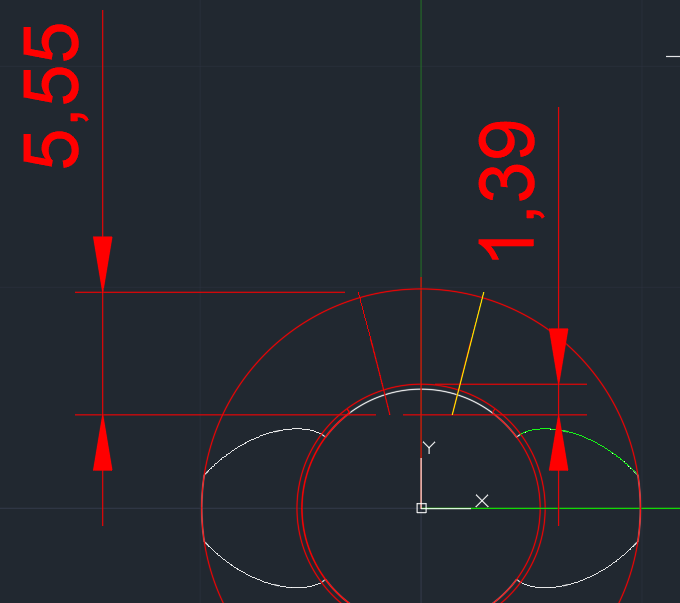

铣刀直径150 安装角15°，我计算出来的齿形高度不正确，如下图：

刀具按给定中心距位置，刀具齿顶已经超过渐开线部分的基圆了，不知道问题出在哪里

hxhzzg1 · 发表于 2023-9-21 09:30

一看，法向模数应该是2.055，应该是套用TRW的参数，国内很多厂家都是拿来主义，如果是外旋风，铣出来的精度10089-6-1988，然后采用齿面滚压工艺；可以找国内蜗杆铣刀供应商，记得江阴有一家，宁波也有一家

woodykissme · 发表于 2023-9-28 08:27

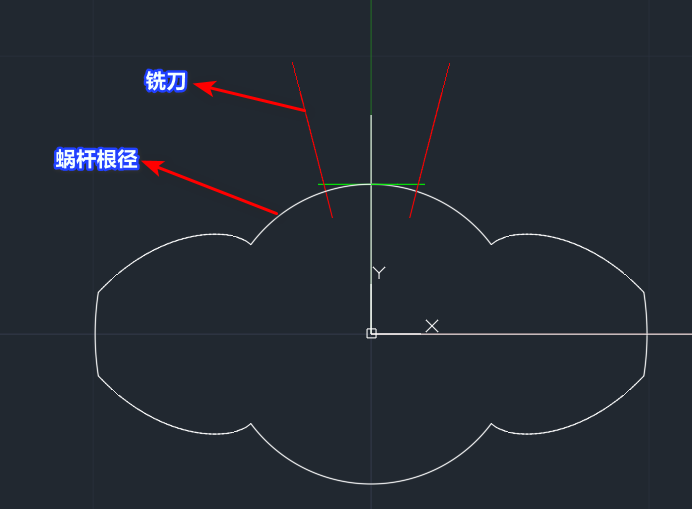

红色线是蜗杆齿面计算出铣刀的齿形，绿色线是蜗杆齿根计算出铣刀的刃形。齿面刀刃曲线需要进行修剪。

刀疤五 · 发表于 2023-9-28 11:01

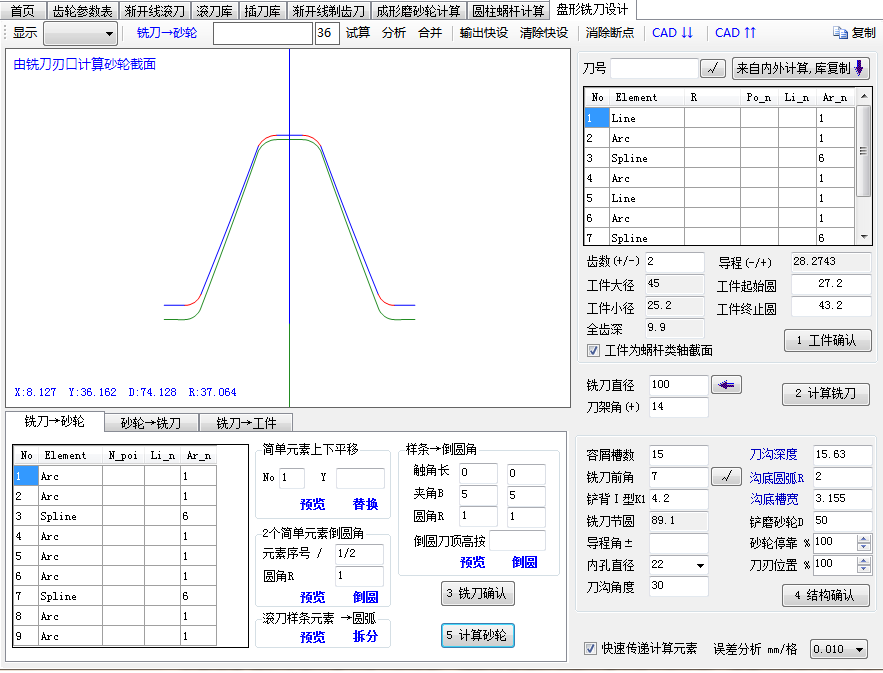

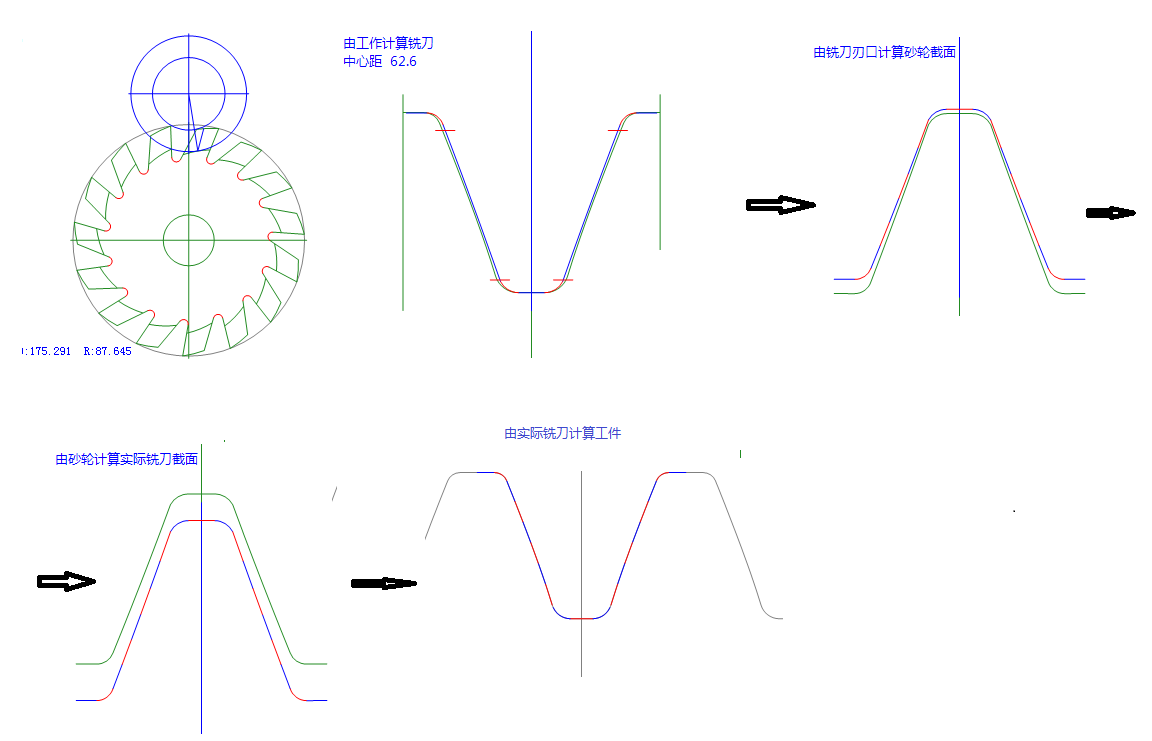

盘铣刀,封闭循环计算示意

woodykissme · 发表于 2023-9-28 12:31

刀疤五发表于 2023-9-28 11:01
盘铣刀,封闭循环计算示意

您这个厉害，铣刀还要考虑后角

woodykissme · 发表于 2023-9-28 12:33

赶不上刀哥的步伐啊，继续扣吧

hxhzzg1 · 发表于 2023-9-28 15:01

woodykissme 发表于 2023-9-28 12:33
赶不上刀哥的步伐啊，继续扣吧

这个是外旋风，而且外径150mm，刀刃基本是直的，如果是内旋风，刀尖外径点就30这样子，这个弧形到面就难弄了

woodykissme · 发表于 2023-9-28 20:18

hxhzzg1 发表于 2023-9-28 15:01
这个是外旋风，而且外径150mm，刀刃基本是直的，如果是内旋风，刀尖外径点就30这样子，这个弧形到面就难 ...

是的接近直线
