客户发来俩图纸蜗轮蜗杆什么参数都没有怎么加工

hpy · 发表于 2023-9-5 18:53

您需要登录才可以下载或查看，没有账号？注册

x

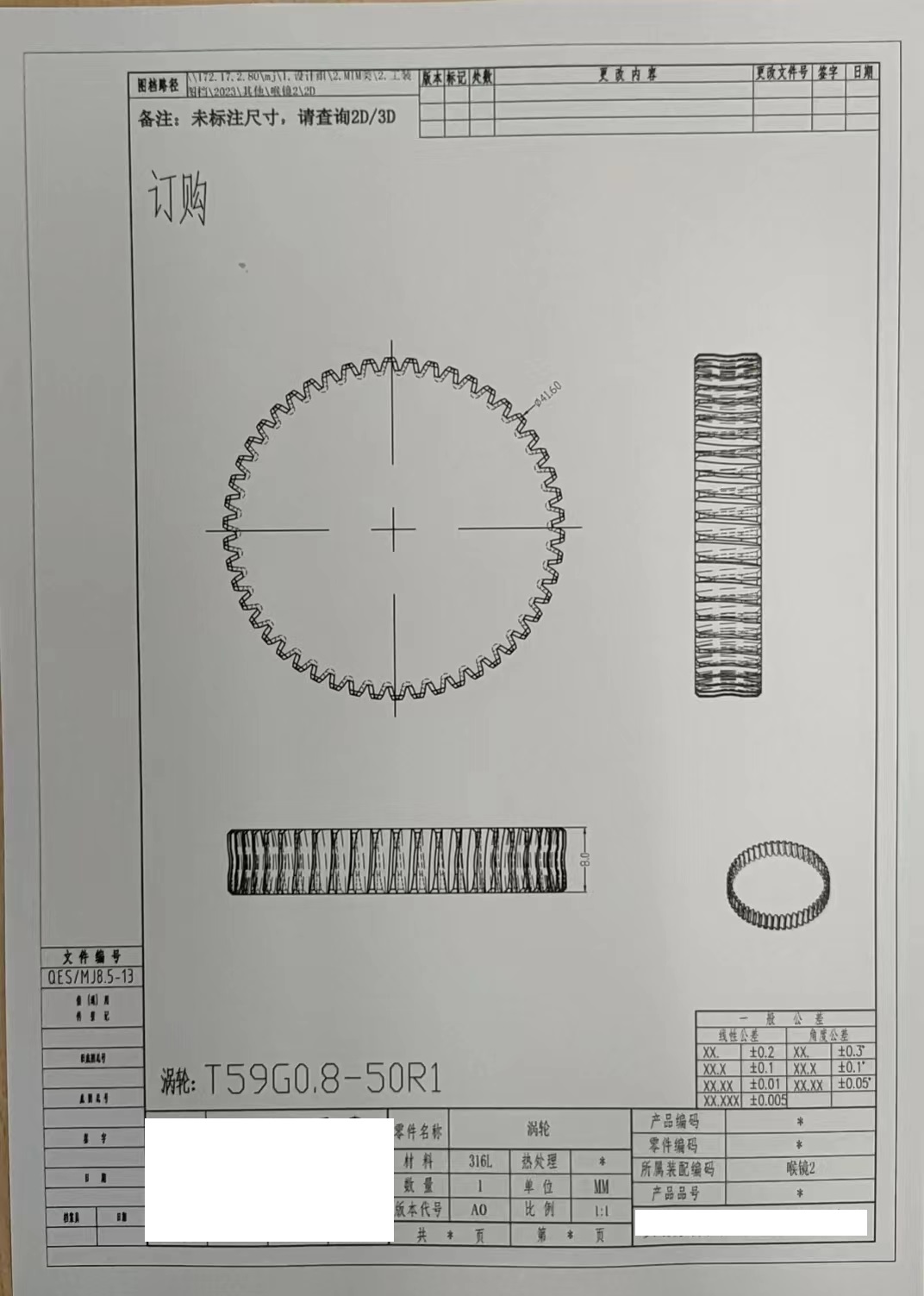

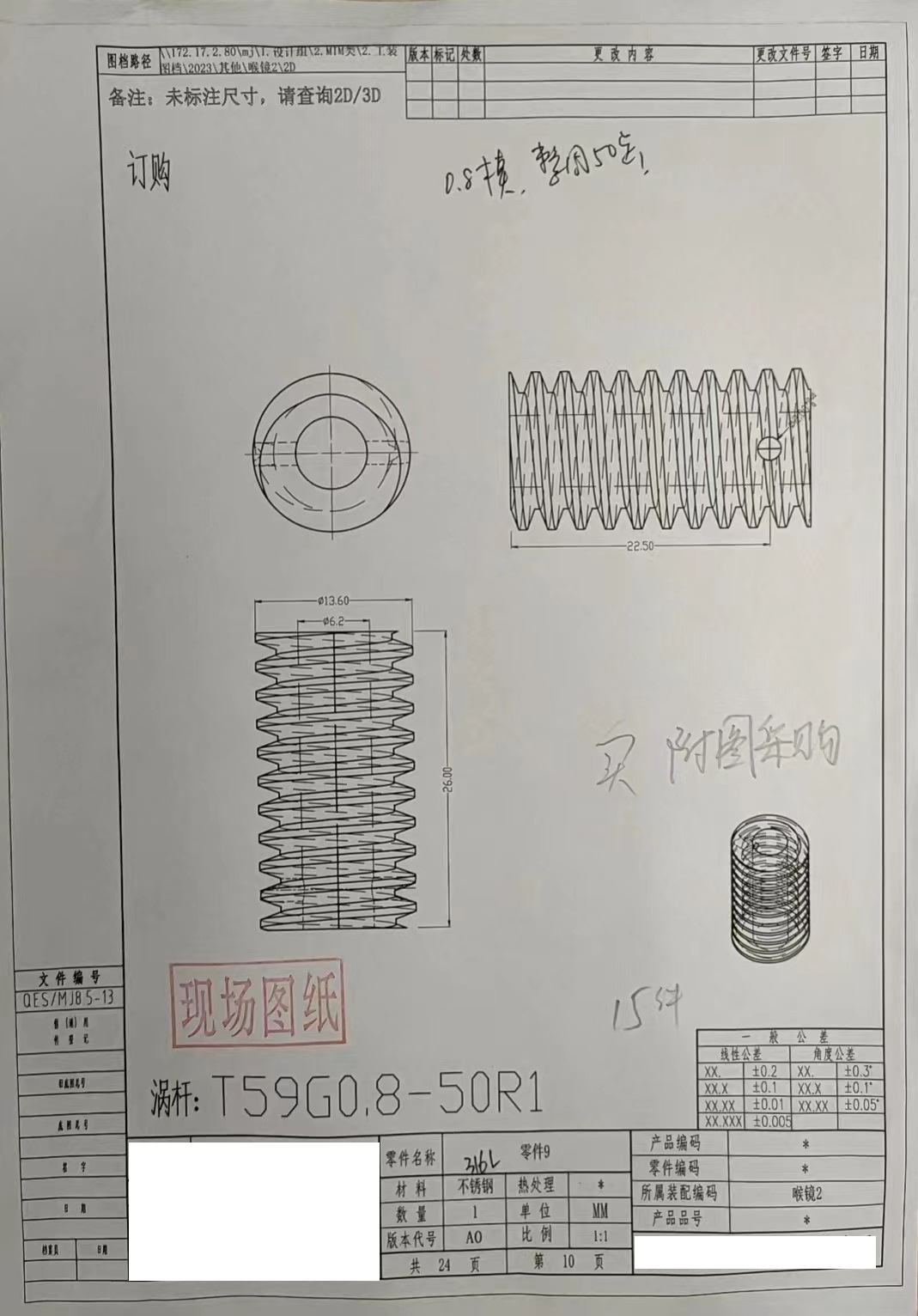

只知道顶圆齿数头数怎么加工这两个产品，各位大神求解

284618282 · 发表于 2023-9-6 07:10

这恐怕神仙来了也做不出来吧！！！！！！！！！！！！！！！

hpy · 发表于 2023-9-6 08:01

284618282 发表于 2023-9-6 07:10
这恐怕神仙来了也做不出来吧！！！！！！！！！！！！！！！

主要缺少哪些关键参数呢

挑起你的 · 发表于 2023-9-6 08:25

这一看就是非标出的图，一点专业性都没有，你直接让他把生成三维图的那个插件界面截图

HBTIANZE · 发表于 2023-9-6 09:05

看着不是正式加工图，具体的参数技术要求没有。

michaelyang · 发表于 2023-9-6 09:37

这一看就是非标出的图，一点专业性都没有，你直接让他把生成三维图的那个插件界面截图

DD99 · 发表于 2023-9-6 10:25

其实按意思也能弄个大概的。轴面模数知道，蜗杆大径知道，蜗轮喉径知道等按标准计算可以知道中心距26等，这样的用户其实只要装上能用就行，至于是什么类型的不会去要求的。

hyfjy · 发表于 2023-9-6 11:30

需要知道关键的项目为设计中心距，法向模数，法向压力角，蜗杆齿数，蜗轮齿数，蜗杆基本齿形是那一种，要求安装后的齿侧间隙，有了这些数据，通常就可以计算出来了，注意蜗杆在要求中的各种条件。

284618282 · 发表于 2023-9-6 11:32

hpy 发表于 2023-9-6 08:01
主要缺少哪些关键参数呢

齿轮参数什么的要有吧，不能说给个图标几个数字就让加工！！

hpy · 发表于 2023-9-6 11:50

hyfjy 发表于 2023-9-6 11:30
需要知道关键的项目为设计中心距，法向模数，法向压力角，蜗杆齿数，蜗轮齿数，蜗杆基本齿形是那一种，要求 ...

好的，感谢您。
