求助用KS进行塑料斜齿轮配蜗杆的设计问题点

huangfucheng

最近用KS进行塑料斜齿轮配蜗杆的设计，设计后发现有一个问题不是很理解，请教一下各位老师：

设计的参数如下：
模数：1.3
齿数：1 和28
压力角：20
螺旋角：20
中心距离：22.369
要求设计后的效率尽可能高
用KS设计后，有发现：

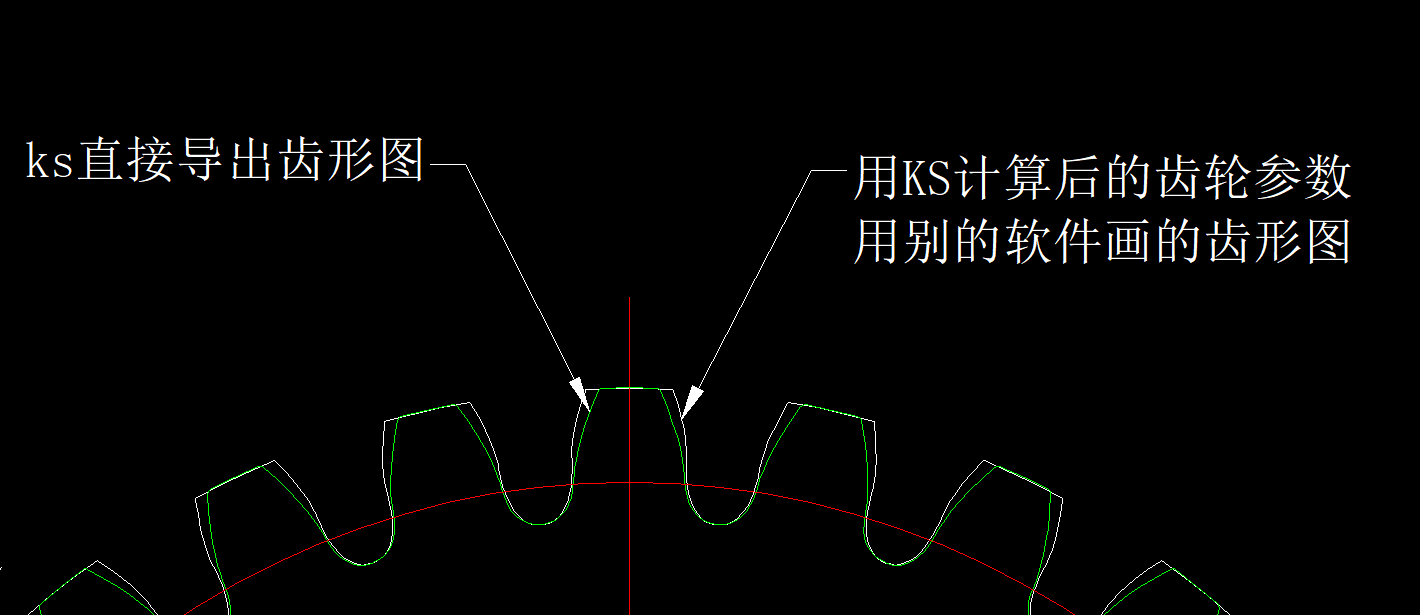

KS画的斜齿和 利用KS的参数用别的齿轮软件画出来的斜齿齿形图完全不一样，
可以看下面的图片和设计参数，现不知道问题点出在哪 里，请教各位老师。

mrmrw

所谓别的软件是啥软件？
KS在渐开线齿轮的齿形绘制上，精确度是值得信赖的！至于别的软件，那就不好说了！

huangfucheng

mrmrw 发表于 2023-8-30 08:00
所谓别的软件是啥软件？
KS在渐开线齿轮的齿形绘制上，精确度是值得信赖的！至于别的软件，那就不好说了！ ...

现在的问题是用KS计算的参数，用别的软件画不出一样的齿形，

huangfucheng

mrmrw 发表于 2023-8-30 08:00
所谓别的软件是啥软件？
KS在渐开线齿轮的齿形绘制上，精确度是值得信赖的！至于别的软件，那就不好说了！ ...

这个软件只能画单齿轮，按道理用KS的参数会得到一样的齿形才对。

这个画单齿的软件是没有问题，一直在用.

cwhcn1

用别的软件比如CAXA画斜齿轮时，要用端面参数。
