请教磨齿轮时Fα, Fp ,Fr老超差是什么原因造成的

永辉超市 · 发表于 2023-8-26 19:45

您需要登录才可以下载或查看，没有账号？注册

x

成型磨。磨齿轮时为什么Fα, Fp ,Fr老超差是什么原因造成的

。请教各位大神如何分别减小各自超差。

hsxt12345 · 发表于 2023-8-28 11:18

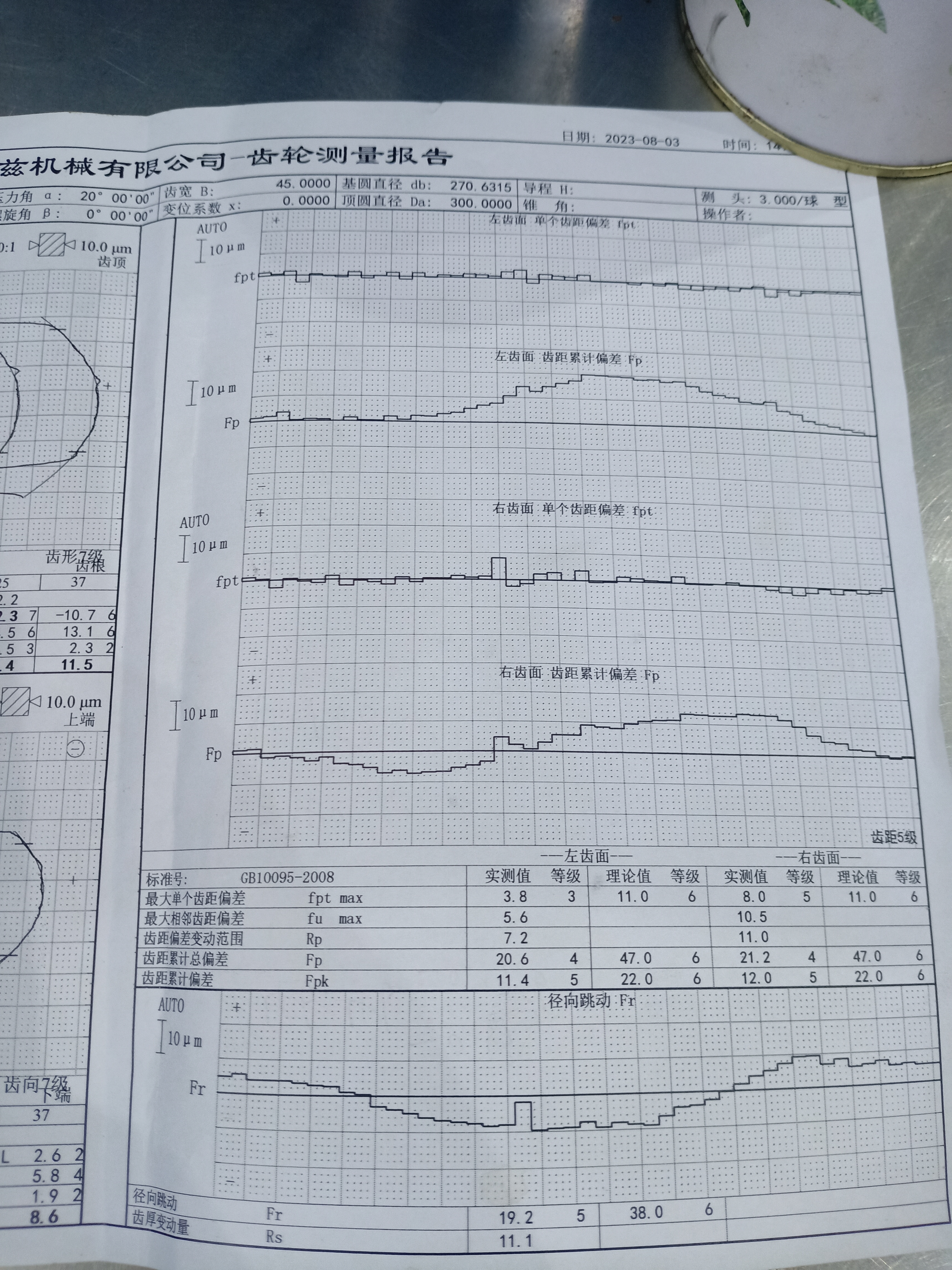

累计和跳动不合格基本上都是工装和定位基准的问题，但是看你的检测报告是合格的啊

weip1805 · 发表于 2023-9-21 07:44

逐个排除
先检查齿坯的累积跳动（曲线单上显示，貌似展长不够）
再检查工装精度

hxhzzg1 · 发表于 2023-9-21 08:23

齿形齿向一两丝的鼓形，很正常，行业内都这样；至于齿距这块，也合格，径跳也合格，不过工人感觉径跳还是有点偏大，估计是加工芯轴与检验芯轴基准不重合带来的定位误差，径跳要做好，检验带轴加工（齿轮轴与齿轮装配为一体，然后磨齿加工，均以中心孔为基准）

Zcydream · 发表于 2024-1-8 03:10

点赞点赞

hss218 · 发表于 2024-1-23 10:06

楼主齿廓鼓形量设计鼓形是5谬，但实际鼓形有16谬。影响实际FA评判。
齿向也是这个问题设计鼓形5谬，实际有9谬影响FB评判。要么降低修形鼓形量要么提高设计鼓形量。
FP和FA应该是要检查工装夹具间隙如内涨式就要检查工装精度

372953400 · 发表于 2024-11-10 15:33
