请问可以算出每层的转速比么？

刘坤 · 发表于 2023-8-9 08:15

您需要登录才可以下载或查看，没有账号？注册

x

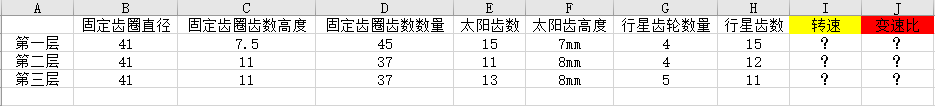

4815的电机，20V,空转19500转速，根据表中的数据可以算出每层的转速和转速比嘛？

284618282 · 发表于 2023-8-9 12:15

4x4.36X3.85=67.144

yzgys · 发表于 2023-8-9 15:04

单层传动比计算：1+Z齿圈齿数/Z马达齿齿数
总传动比三层传动比相乘

刘坤 · 发表于 2023-8-9 17:11

284618282 发表于 2023-8-9 12:15
4x4.36X3.85=67.144

如果是19500转速的的电机，那第一级转速是19500/4=4875，第二级转速是4875/4.36=1118,第三级转速是1118/3.85=290,总速比是67.144对嘛

284618282 · 发表于 2023-8-9 18:49

刘坤发表于 2023-8-9 17:11

对滴，前提条件是行星架输出

FES123 · 发表于 2023-8-10 16:41

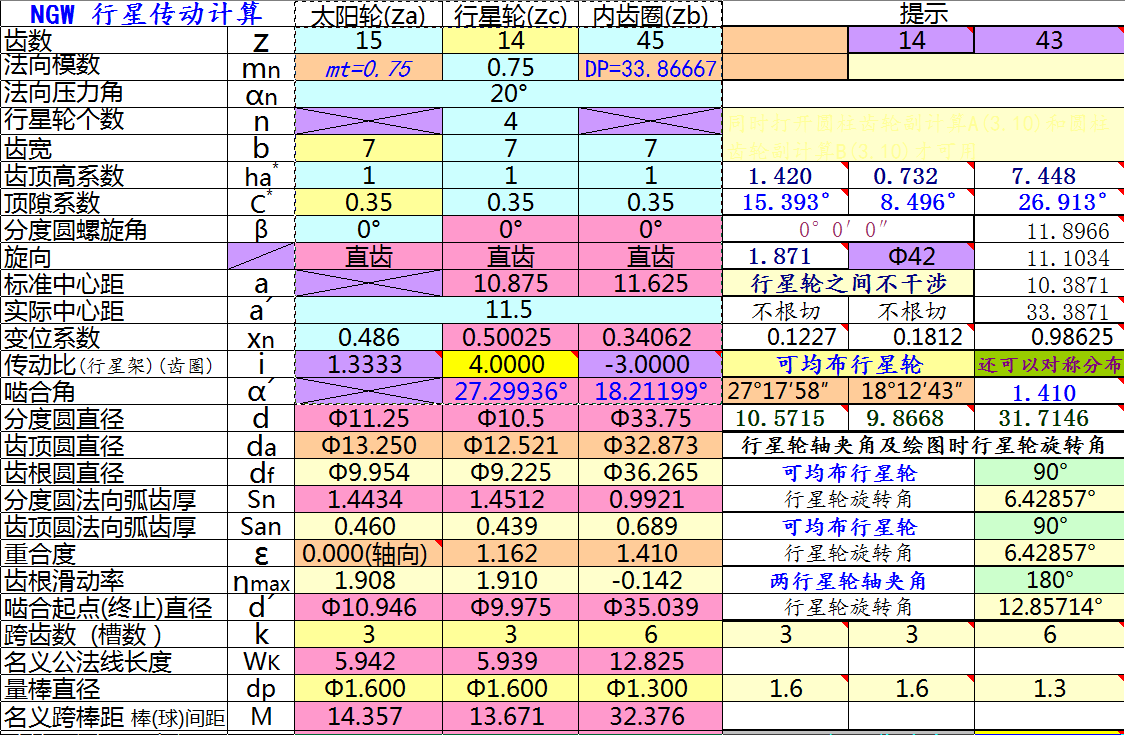

第1层太阳轮行星轮都用15齿不好！建议行星轮用14齿。

刘坤 · 发表于 2023-8-11 08:10

FES123 发表于 2023-8-10 16:41
第1层太阳轮行星轮都用15齿不好！建议行星轮用14齿。

请问您有这套齿轮箱出售么

FES123 · 发表于 2023-8-14 15:57

刘坤发表于 2023-8-11 08:10
请问您有这套齿轮箱出售么

我不出售齿轮箱，只是根据你的数据推算出各级齿轮的数据，不一定对。

taiwanmax · 发表于 2023-8-15 15:09

第一層, 速比4, 轉速4875
第二層, 速比4.3636, 轉速1117.19
第三層, 速比3.8462, 轉速290.46
不過設計上有不符合行星齒輪約束條件的地方, 建議要調整齒數與行星個數
