求教！行星齿轮与销子之间没有轴承的话用什么公差比较好 另外 这个销子用什么材料

xieyang2216

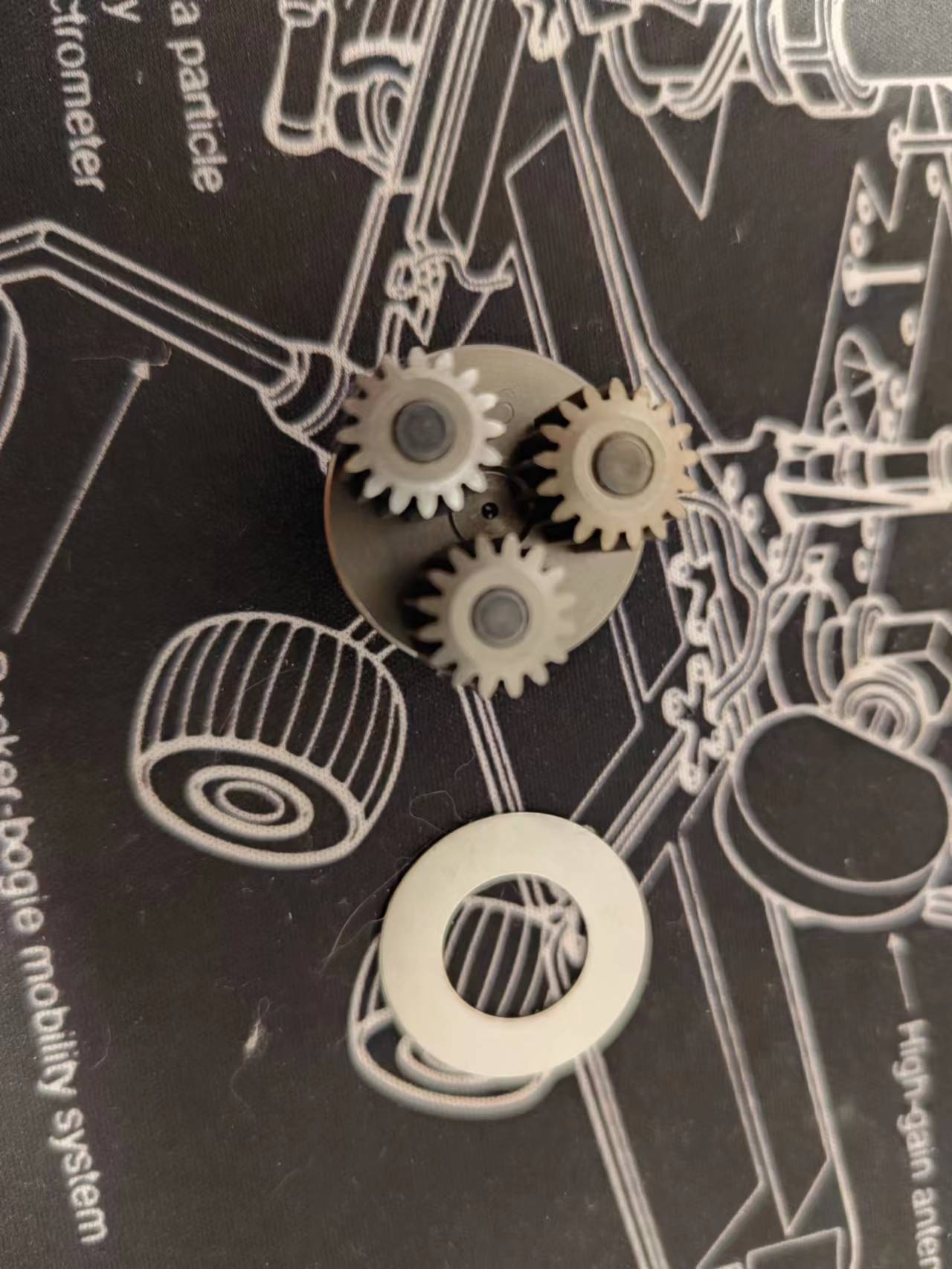

小模数行星齿轮

模数0.35
行星齿轮与行星架上的销子不用轴承的话，什么配合比较好。
目前销子的公差是φ4h6，行星齿轮内径给F7是不是有点紧

另外齿轮材料20CrMnTi，销子用什么材料比较好，还有齿轮下边的摩擦片用什么材料比较好

284618282

销子一般就是轴承钢呗！！公差的话根据字需要，可以行星轮内孔做导油槽，！！！！！

xieyang2216

284618282 发表于 2023-7-31 07:00
销子一般就是轴承钢呗！！公差的话根据字需要，可以行星轮内孔做导油槽，！！！！！

这个太小了 齿顶圆也就12，导油槽怕是费劲吧

yzgys

销GCr15 HRC 58-62,
销径和齿轮内孔，一般结合齿轮副侧隙设定，常见销4（0/-0.005），内孔4.05（+0.03/0）

xieyang2216

yzgys 发表于 2023-7-31 09:59
销GCr15 HRC 58-62,
销径和齿轮内孔，一般结合齿轮副侧隙设定，常见销4（0/-0.005），内孔4.05（+0.03/0）

侧隙0.08~0.17

垫在行星轮下面那个耐磨的金属片用啥材料比较好

xieyang2216

yzgys 发表于 2023-7-31 09:59
销GCr15 HRC 58-62,
销径和齿轮内孔，一般结合齿轮副侧隙设定，常见销4（0/-0.005），内孔4.05（+0.03/0）

直径在30以下 输出级行星架不带齿轮 用什么材料比较好 铸铁不太好吧

284618282

xieyang2216 发表于 2023-7-31 09:04
这个太小了 齿顶圆也就12，导油槽怕是费劲吧

齿轮内孔是4毫米，加工导油槽没有问题呀，内孔加工一条螺旋线可以了

284618282

xieyang2216 发表于 2023-7-31 13:07
侧隙0.08~0.17

垫在行星轮下面那个耐磨的金属片用啥材料比较好

那个用不锈钢比较好，有一种硬度55度左右的，很好用的，我们公司就是这个

yzgys

xieyang2216 发表于 2023-7-31 13:09
直径在30以下 输出级行星架不带齿轮 用什么材料比较好 铸铁不太好吧

可以试试粉末冶金

xieyang2216

284618282 发表于 2023-7-31 16:50
那个用不锈钢比较好，有一种硬度55度左右的，很好用的，我们公司就是这个

55HRC？ 硬度有点高啊

什么牌号？
