一个小电机上有个蜗轮，经过几个齿轮减速，带动两个齿条经常卡死，有懂的不？天天...

zs826 · 发表于 2023-7-26 18:02

您需要登录才可以下载或查看，没有账号？注册

x

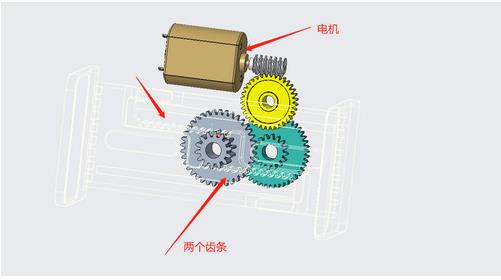

一个小电机上有个蜗轮，经过几个齿轮减速，带动两个齿条经常卡死，有懂的不？天天在线等如下图：3D见附件

yongxiangle1969 · 发表于 2023-7-27 08:12

卡死位置是否一致？传递扭矩多大，电机功率足够吗？

zs826 · 发表于 2023-7-27 11:24

yongxiangle1969 发表于 2023-7-27 08:12
卡死位置是否一致？传递扭矩多大，电机功率足够吗？

在启动的时候卡死的几率多些。

飞翔新莞人家 · 发表于 2023-7-28 07:51

这个类似是亚玛逊的支架。齿条的精度做的怎么样，从你的3D看，齿轮设计不是很好呀

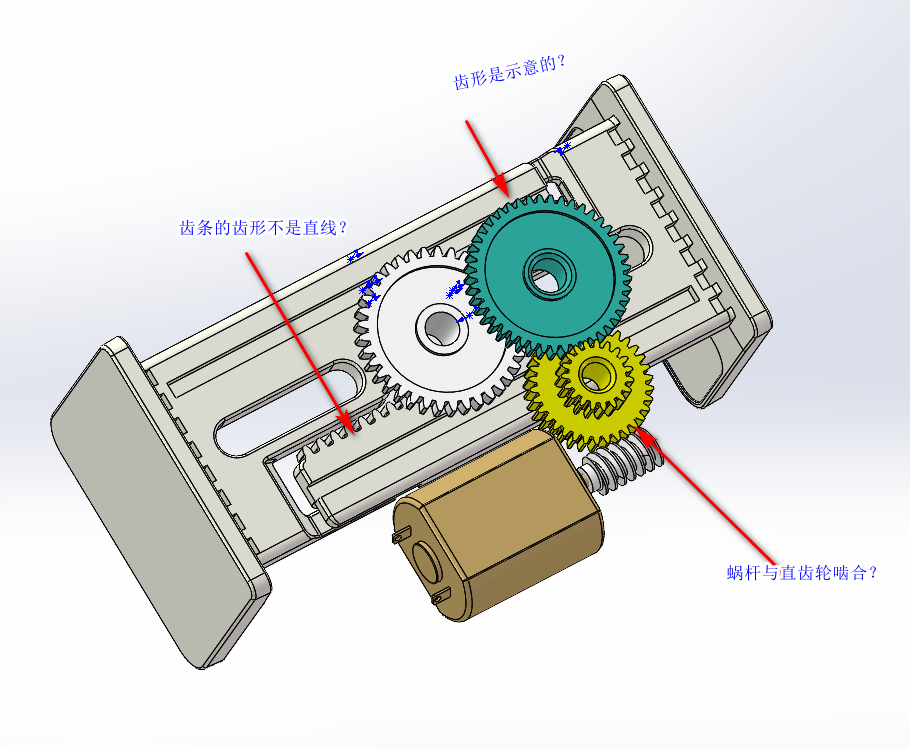

mrmrw · 发表于 2023-7-28 08:57

齿轮属于运动零件，不是简单的画个3D就好了！
齿轮需要严格的几何计算和设计，绘制准确的2D工程图纸来表示，才能完整的表达。
楼主给的3D，基本上属于玩具级别的，齿形都是错的，啮合关系也不明确！如果按照这种3D来做东西，如果不卡死都对不起你这个设计了！

hyfjy · 发表于 2023-7-28 22:50

在设计如果是正确的情况下，启动阶段容易卡死是因为在结束时，齿条与驱动齿轮在惯性作用下有可能发生过盈卡死，而驱动力矩不足以克服过盈力，在控制系统中，如果增加启动电压，就可以克服这类因启动力矩不够造成的启动失效。

hyfjy · 发表于 2023-7-28 22:54

如果连基本设计都不符合，就会有更多的不知名的问题让你整天为这类事作无用的烦恼了。机械设计不是凭想当然的抄板，需要的是符合科学理论的基本知识，靠碰运气，运气总被发现不在你的这边
