齿轮内孔油槽和端面油槽的加工

hx888 · 发表于 2023-7-20 11:21

您需要登录才可以下载或查看，没有账号？注册

x

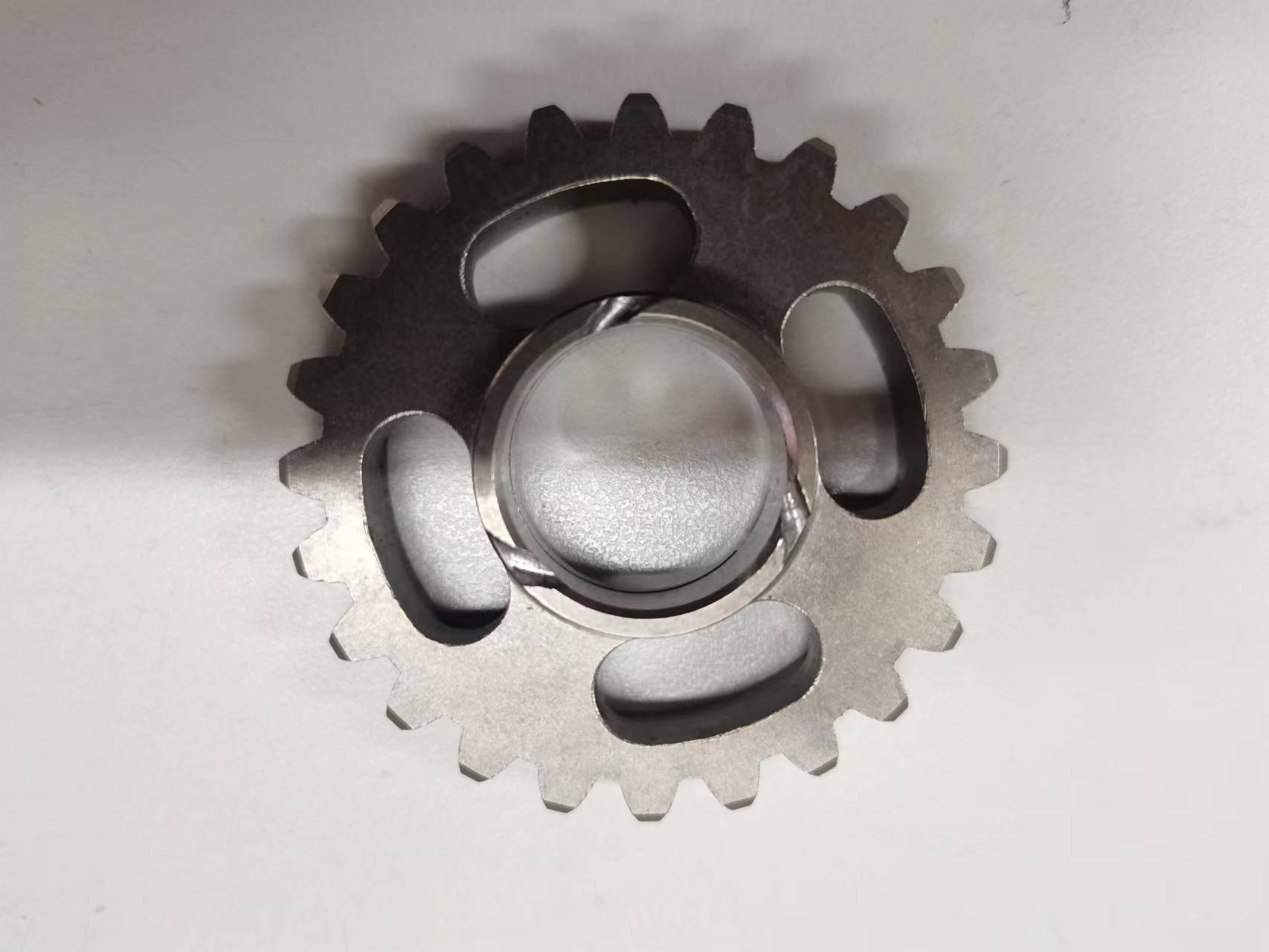

齿轮内孔油槽和端面油槽连接贯通，该怎么加工呢？请各位大师指点

海菲鸥 · 发表于 2023-8-8 08:17

端面油槽加工中心，内孔油槽数控车（专用定制车刀），我的愚见

马马呼呼 · 发表于 2023-8-19 16:24

内孔车床上拉出，端面铣出来

hx888 · 发表于 2023-8-21 08:29

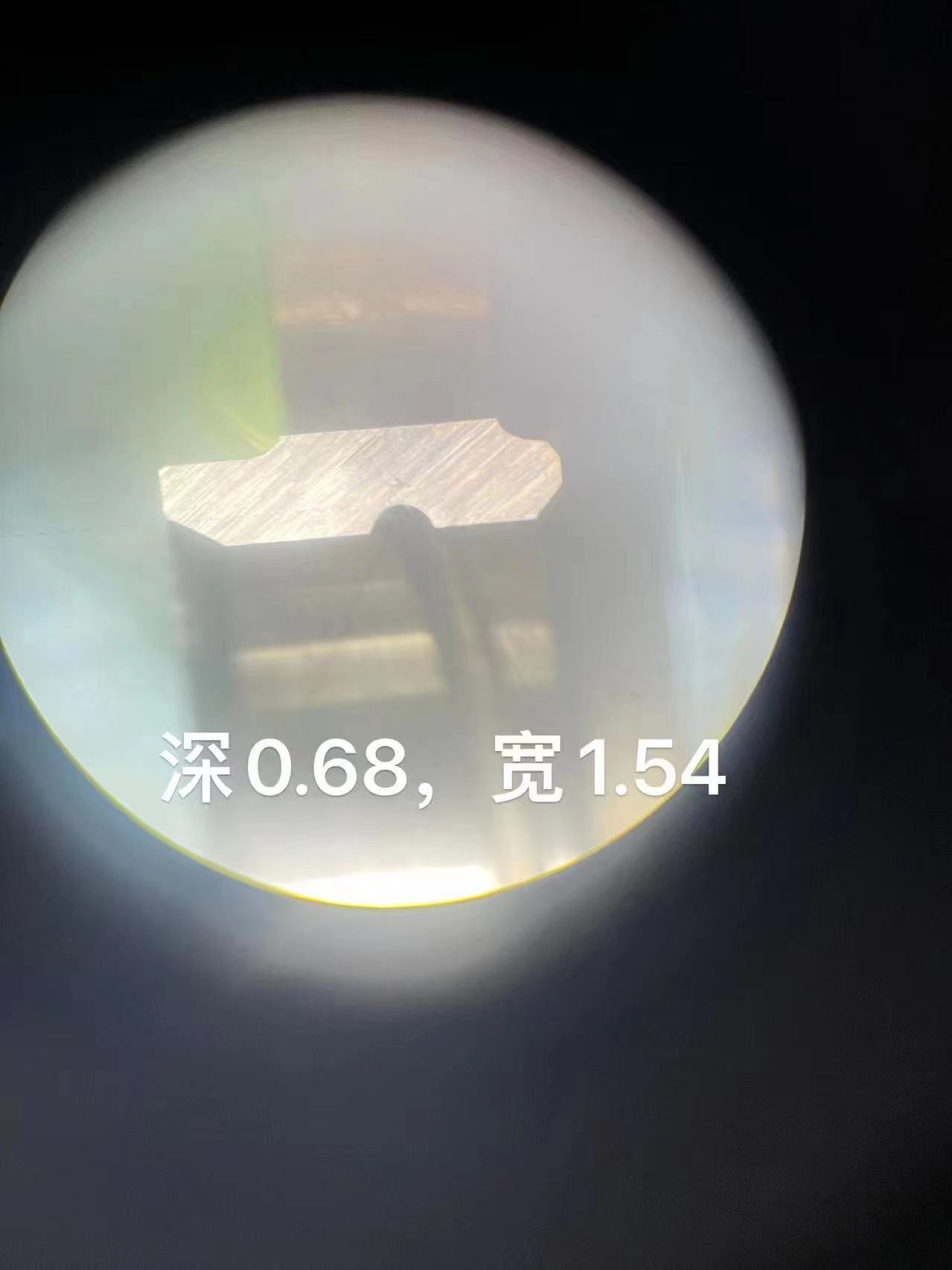

这个端面油槽，铣加工很困难，注意看实物，油槽偏离中心，油槽两边R中心又不重合，底部R圆弧，怎么加工？

海菲鸥 · 发表于 2023-8-21 08:37

端面油槽，电火花加工可否？搞不懂为什么要这种设计，意义何在

海菲鸥 · 发表于 2023-8-21 08:42

端面油槽的作用，无外乎就是导流通油、储油、散热、清洁吗，搞得这么复杂，故弄玄虚

hx888 · 发表于 2023-8-21 11:41

主要是便于进油，这个是外国老二设计的

mwp2022 · 发表于 2023-8-21 14:29

hx888 发表于 2023-8-21 08:29
这个端面油槽，铣加工很困难，注意看实物，油槽偏离中心，油槽两边R中心又不重合，底部R圆弧，怎么加工？

为啥搞得这么变态

海菲鸥 · 发表于 2023-8-22 08:50

不方便加工的话，可以跟客户沟通、交流，说出我们的建议，改结构

michaelyang · 发表于 2023-8-22 13:33

模具直接出来
