输入齿形齿厚对不上！

listen · 发表于 2023-7-19 15:43

您需要登录才可以下载或查看，没有账号？注册

x

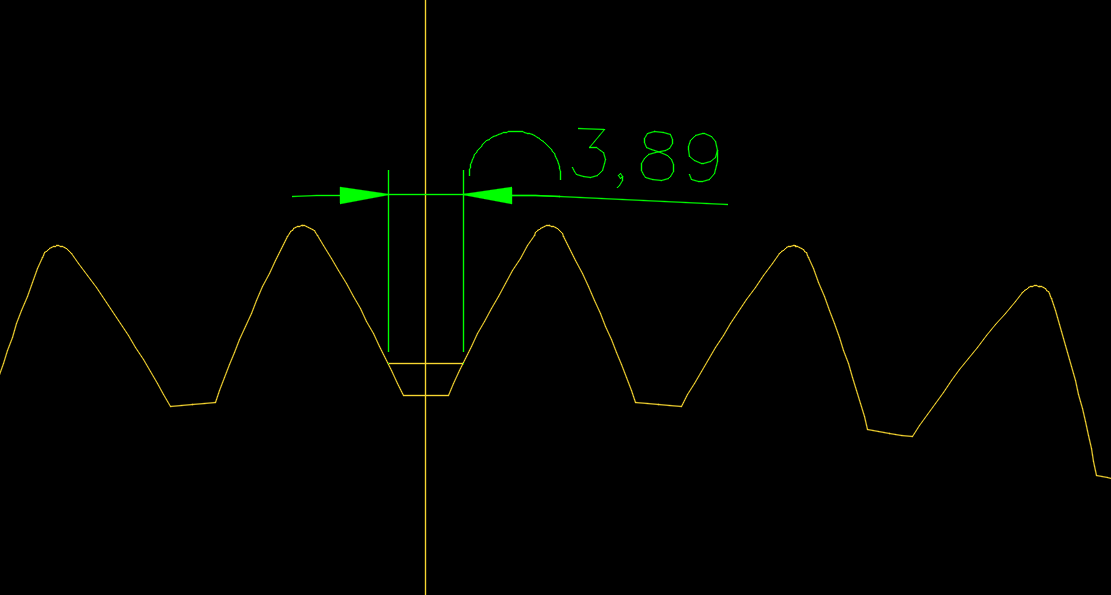

请教各位大神，我输入参数时齿厚是4.047但是导出的2D齿形齿厚是3.89，有哪位大神知道这是为什么吗

挑起你的 · 发表于 2023-7-19 16:51

因为量错地方了

listen · 发表于 2023-7-19 20:11

挑起你的发表于 2023-7-19 16:51
因为量错地方了

哪里错了呢，我量的分度圆齿厚呀

挑起你的 · 发表于 2023-7-20 08:31

listen 发表于 2023-7-19 20:11
哪里错了呢，我量的分度圆齿厚呀

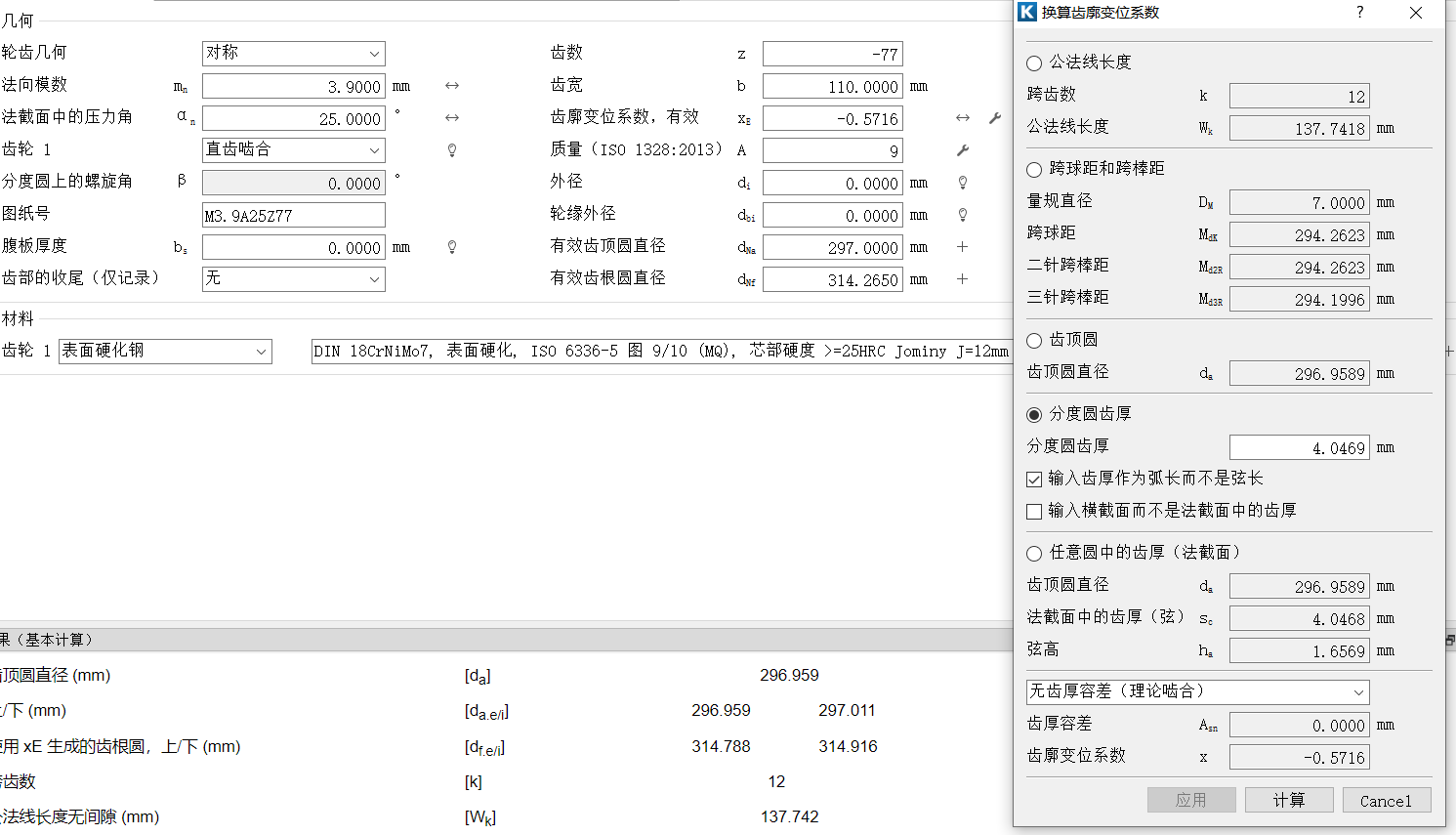

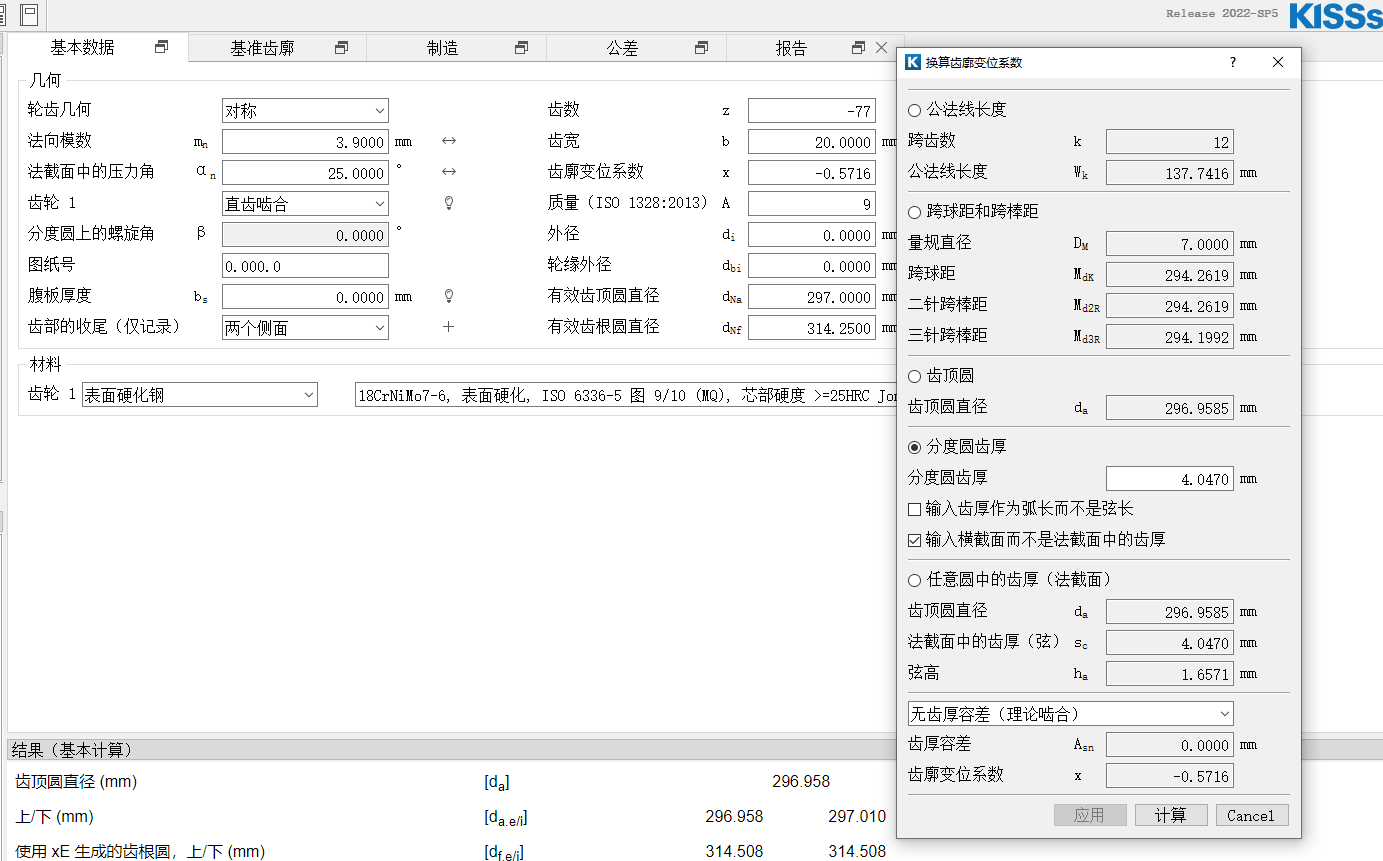

你没搞错，是要勾选，输入横裁面而不是法截面中的齿厚这个选项

挑起你的 · 发表于 2023-7-20 09:44

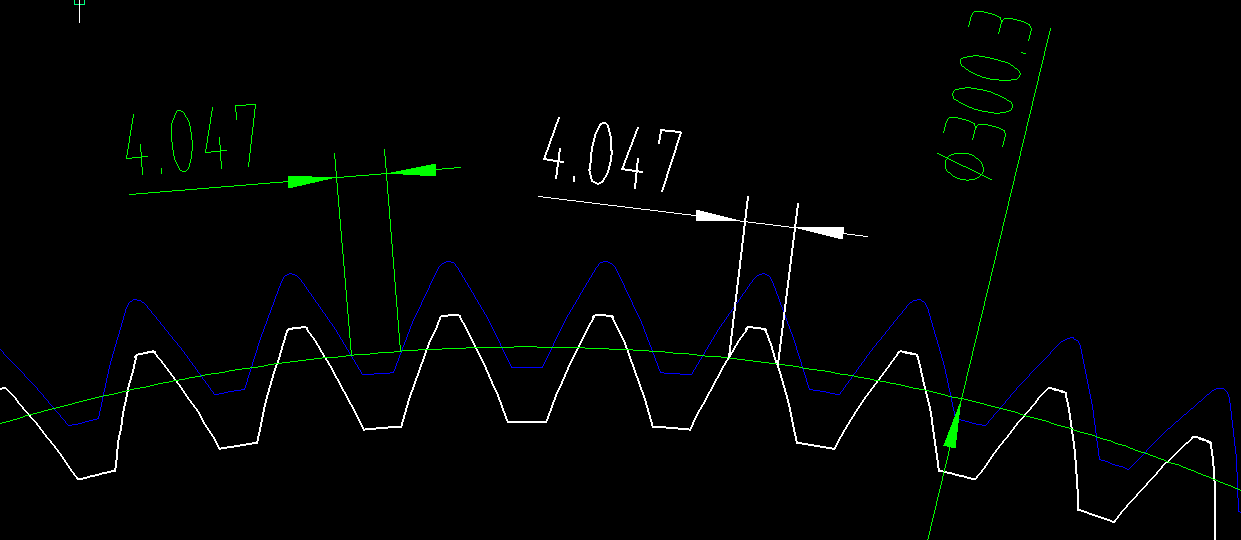

白线是我用CAXA生成的，蓝线是ks导出的，为什么不一样啊，好奇怪啊

listen · 发表于 2023-7-20 14:22

挑起你的发表于 2023-7-20 09:44
白线是我用CAXA生成的，蓝线是ks导出的，为什么不一样啊，好奇怪啊

是不是变位系数不对，应该是正变位

listen · 发表于 2023-7-20 16:14

挑起你的发表于 2023-7-20 08:31
你没搞错，是要勾选，输入横裁面而不是法截面中的齿厚这个选项

我找到原因了，是公差设置的问题

hrxiaokang · 发表于 2023-7-30 15:14

listen 发表于 2023-7-19 20:11
哪里错了呢，我量的分度圆齿厚呀

变位问题
