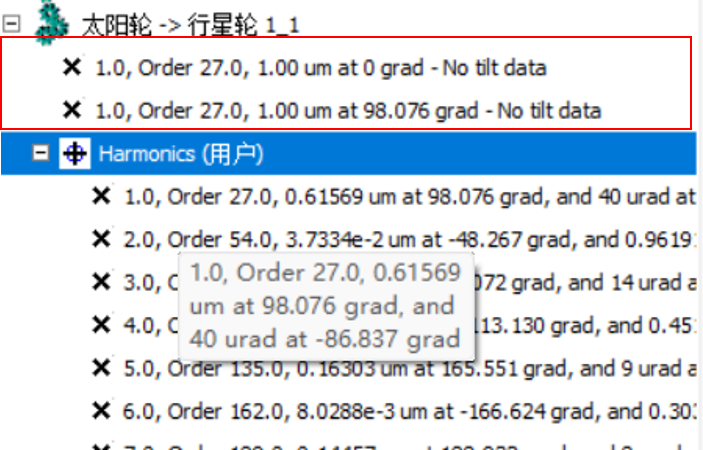

求问ROMAX中红色框中的激励表示什么意思

Withy · 发表于 2023-7-5 16:27

您需要登录才可以下载或查看，没有账号？注册

x

如图所示

魔力仿真 · 发表于 2023-7-6 09:09

单位激励，不管你实际传递误差是多少。用的单位传递误差1um进行激励

Withy · 发表于 2023-7-6 14:20

b3d4c5d6 发表于 2023-7-6 09:09
单位激励，不管你实际传递误差是多少。用的单位传递误差1um进行激励

那红框中的那两个有什么区别吗

Withy · 发表于 2023-7-6 14:21

Withy 发表于 2023-7-6 14:20
那红框中的那两个有什么区别吗

我只看到它的相位不一样

haipiaol · 发表于 2023-7-6 14:27

同问，这个问题也困扰我很久了

魔力仿真 · 发表于 2023-7-7 11:24

说下我的理解。
第一行是默认的0相位。
第二行是实际接触分析得到的一阶的相位值。可以查看动力学下齿轮啮合属性，传递误差一阶相位。
单独激励，数值相同，没影响。
相同阶次叠加激励时有影响。

Withy · 发表于 2023-7-7 12:02

b3d4c5d6 发表于 2023-7-7 11:24
说下我的理解。
第一行是默认的0相位。
第二行是实际接触分析得到的一阶的相位值。可以查看动力学下齿轮 ...

那这两行激励存在的意义是什么呢，感觉对实际谐波激励的分析没啥影响

魔力仿真 · 发表于 2023-7-7 13:35

为啥没意义。
单位激励怎么会没意义呢，单位力，单位位移，单位加速度等等来查看相应。
很多情况下都会看单位激励的响应制定相应准则。
用单位激励比较不同系统情况。

mwp2022 · 发表于 2023-7-7 17:02

我看很多教程，只看前几阶谐波就可以了，主要是1阶谐波

Withy · 发表于 2023-7-8 21:37

b3d4c5d6 发表于 2023-7-7 13:35
为啥没意义。
单位激励怎么会没意义呢，单位力，单位位移，单位加速度等等来查看相应。
很多情况下都会看 ...

好的，谢谢您！
