求助，KISSsoft蜗杆生成3D问题

将臣 · 发表于 2023-7-4 16:51

您需要登录才可以下载或查看，没有账号？注册

x

各位：

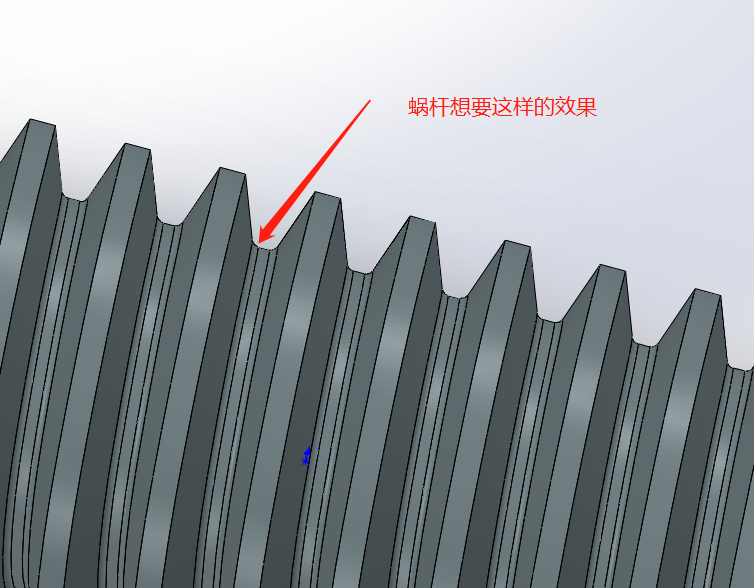

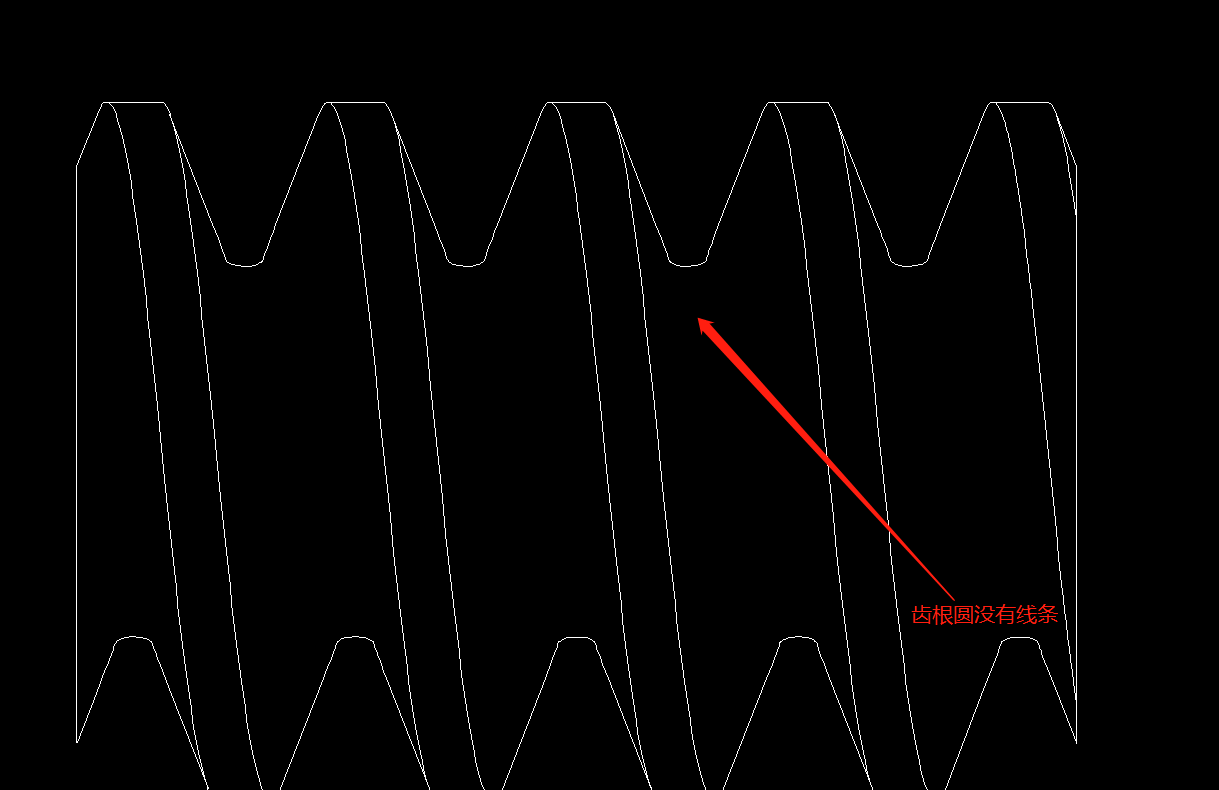

请大神帮忙，KISSsoft导出的蜗杆齿根圆光滑过渡，投影二维图纸的，没有线条，请问可以在KISSsoft里面设置吗？详细如下图片，谢谢各位解答。

HX_YC888 · 发表于 2024-7-18 09:28

同问：直齿的R角在CAD里面R角和齿廓线连在仪器，也炸不开

HX_YC888 · 发表于 2024-7-18 09:29

同问：直齿的R角在CAD里面R角和齿廓线连在一起，也炸不开

aleaxvv · 发表于 2024-9-14 19:17

是不是可以做个相交线？

hyfjy · 发表于 2024-9-15 00:34

如果原设计就是整体设计，也就是圆弧与齿廓是一个片，这样的曲面是“炸”不开的。

hxhzzg1 · 发表于 2024-9-15 07:43

齿跟圆角系数默认是0.38，改小点，比喻0.05试一下

hyfjy · 发表于 2024-9-16 04:18

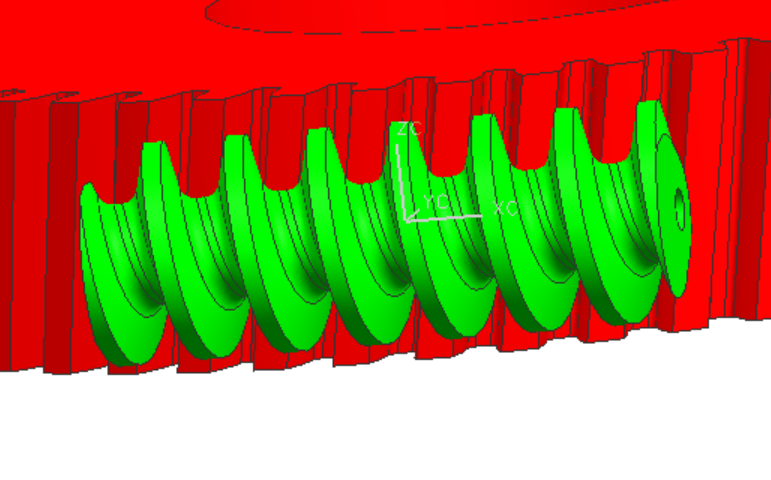

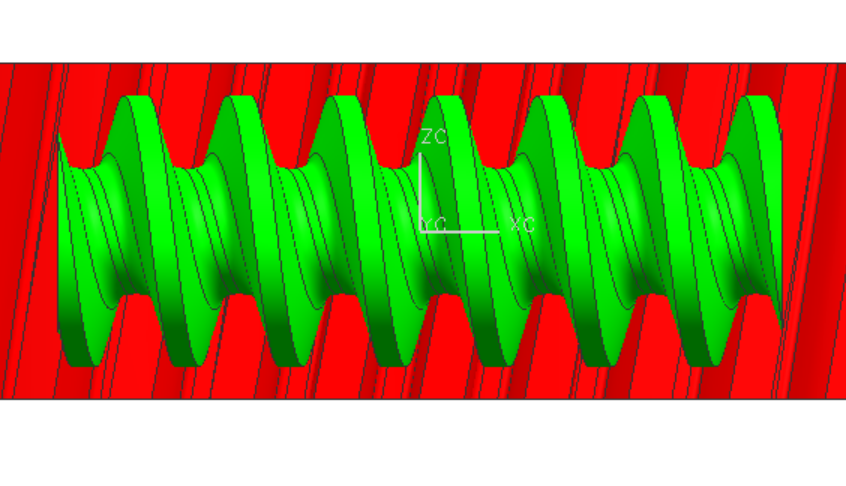

如图：

hyfjy · 发表于 2024-9-16 04:19

用自缟的程序可以轻松做出自己需要的任何高精度模型，这可能就是设计的最终方法。

远征的鹰 · 发表于 2024-9-29 20:50

hyfjy 发表于 2024-9-16 04:19
用自缟的程序可以轻松做出自己需要的任何高精度模型，这可能就是设计的最终方法。

牛。

hyfjy · 发表于 2024-10-1 08:19

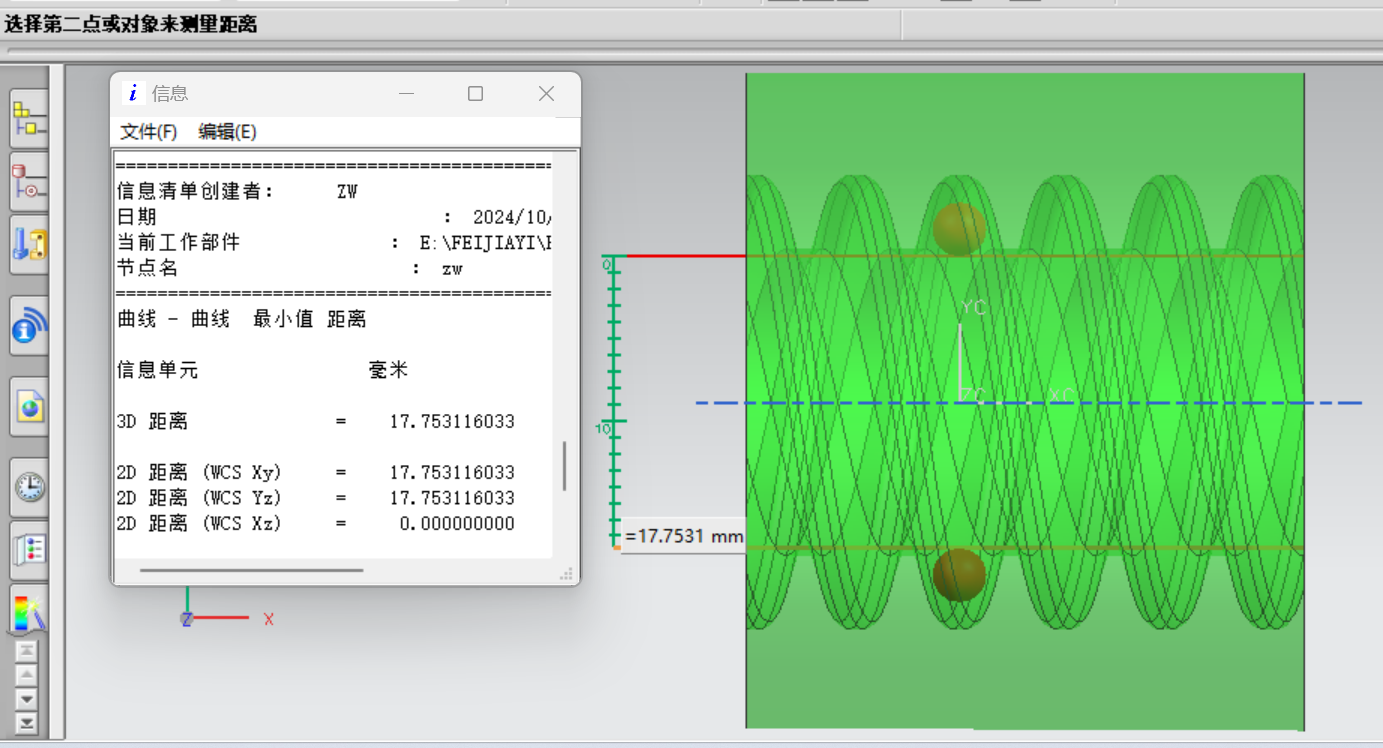

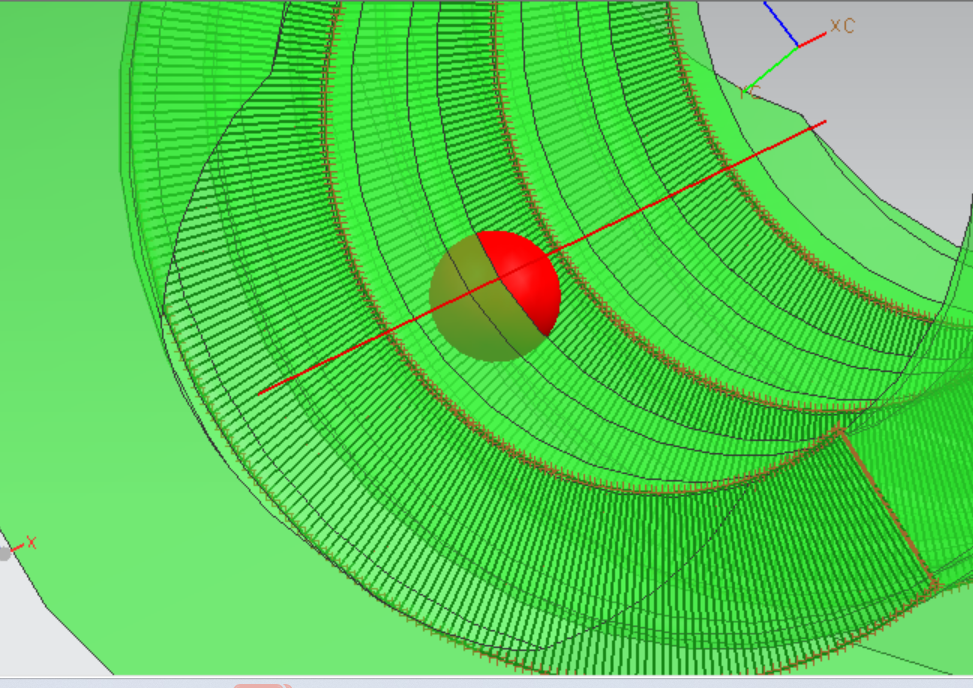

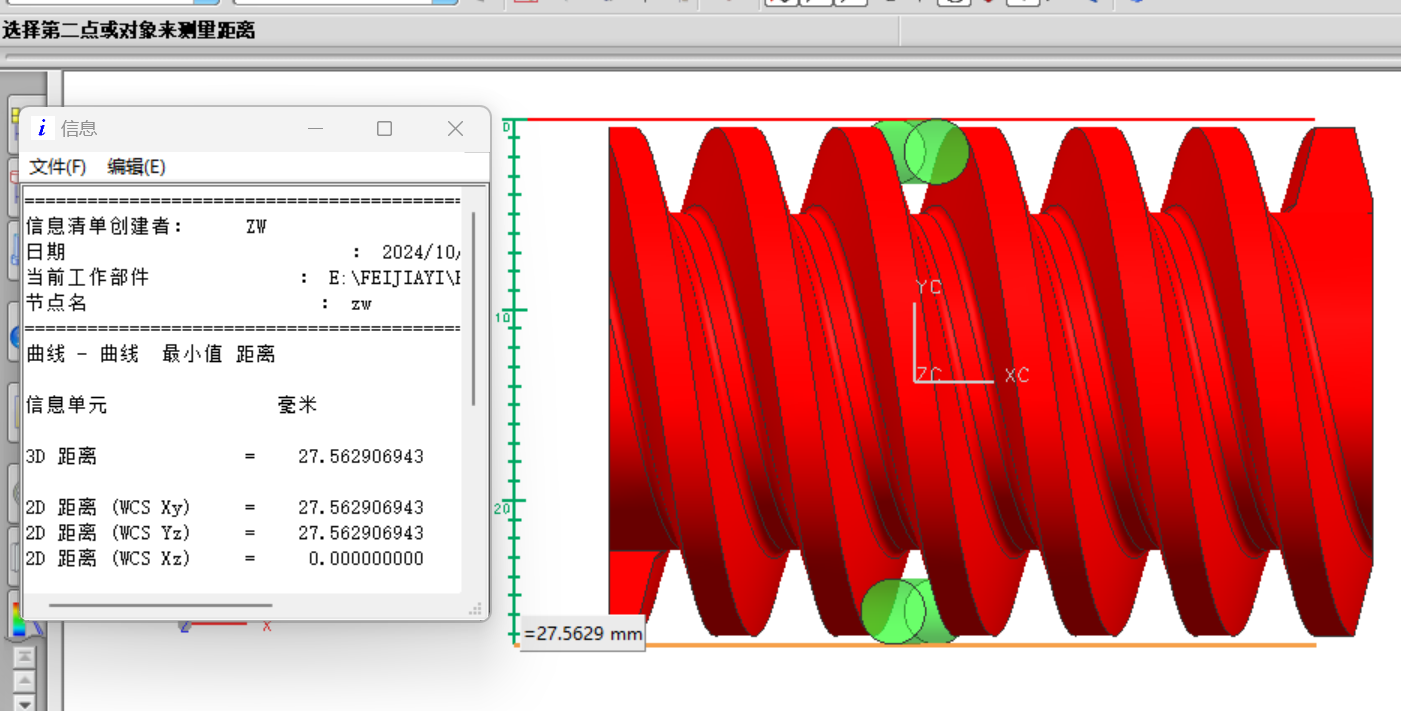

阿基米德蜗杆内外M值的测量精密建模图

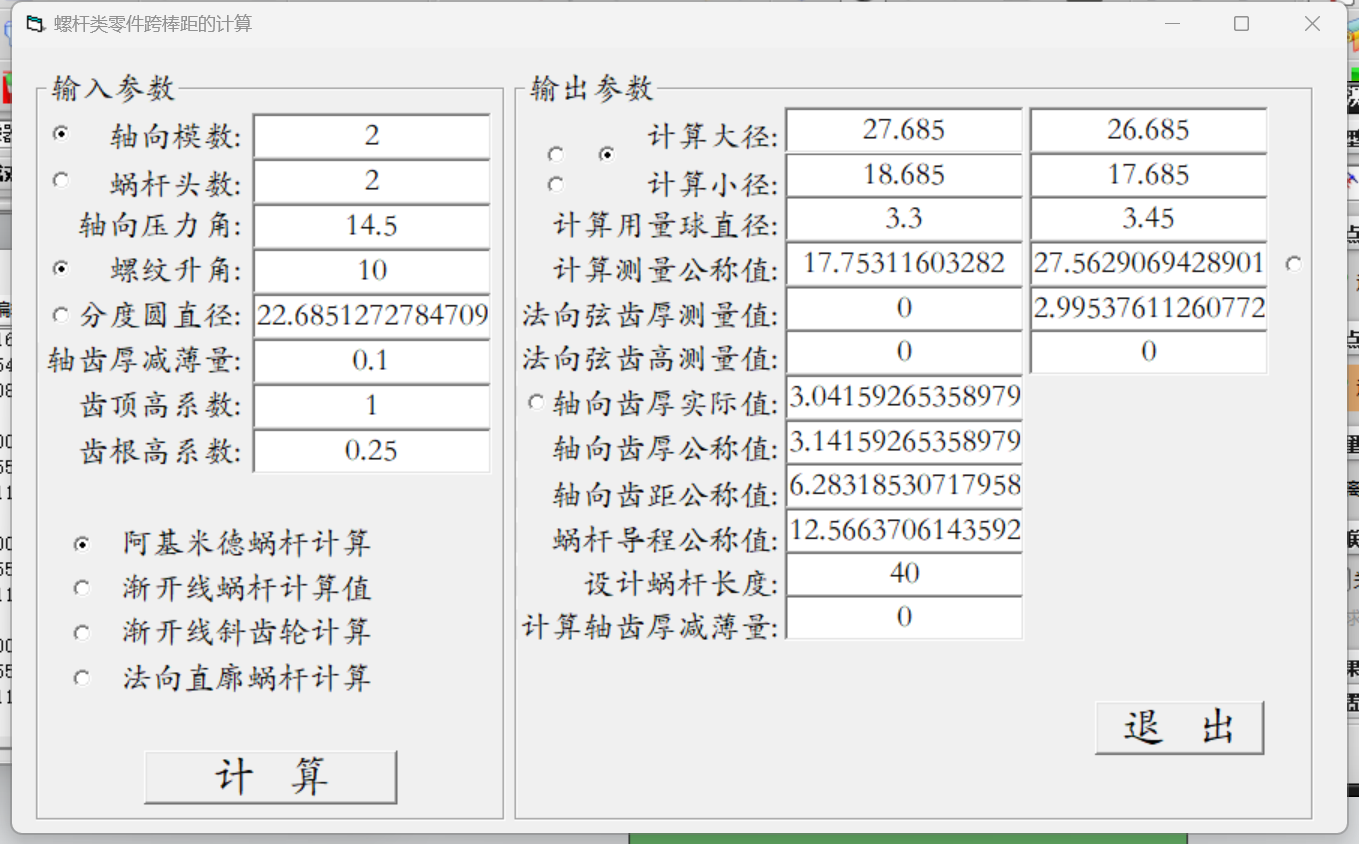

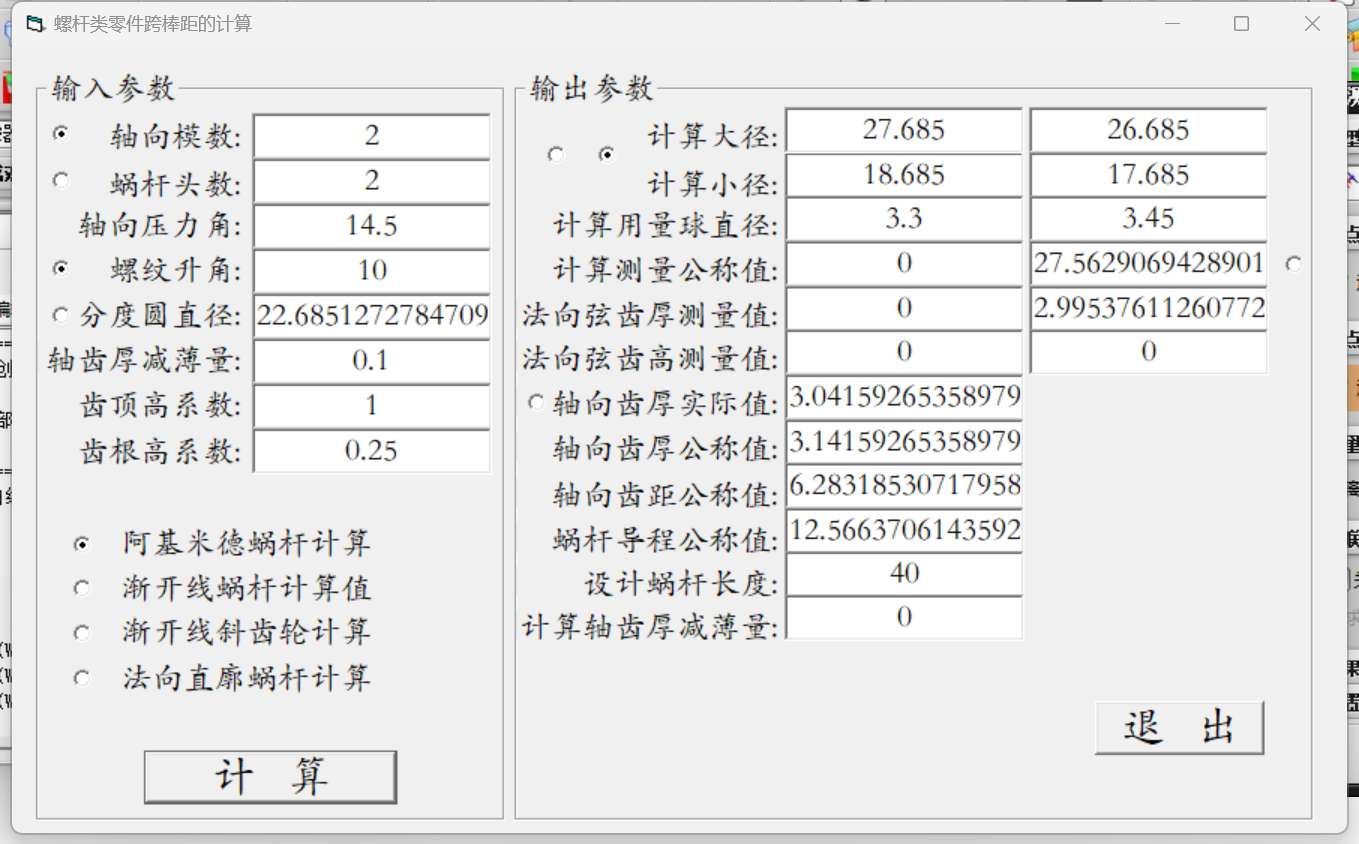

外蜗杆M值的计算

使用直纹曲面的精密建模可以得到较为精确，且模型文件不是太大的模型，模型中可以实测出内外M值，通过准确的切割，可以精确地得到计算的端面分度圆弧齿厚，轴向分度圆弧齿厚和法向分度圆弧齿厚，并可精确得到内外M值。
