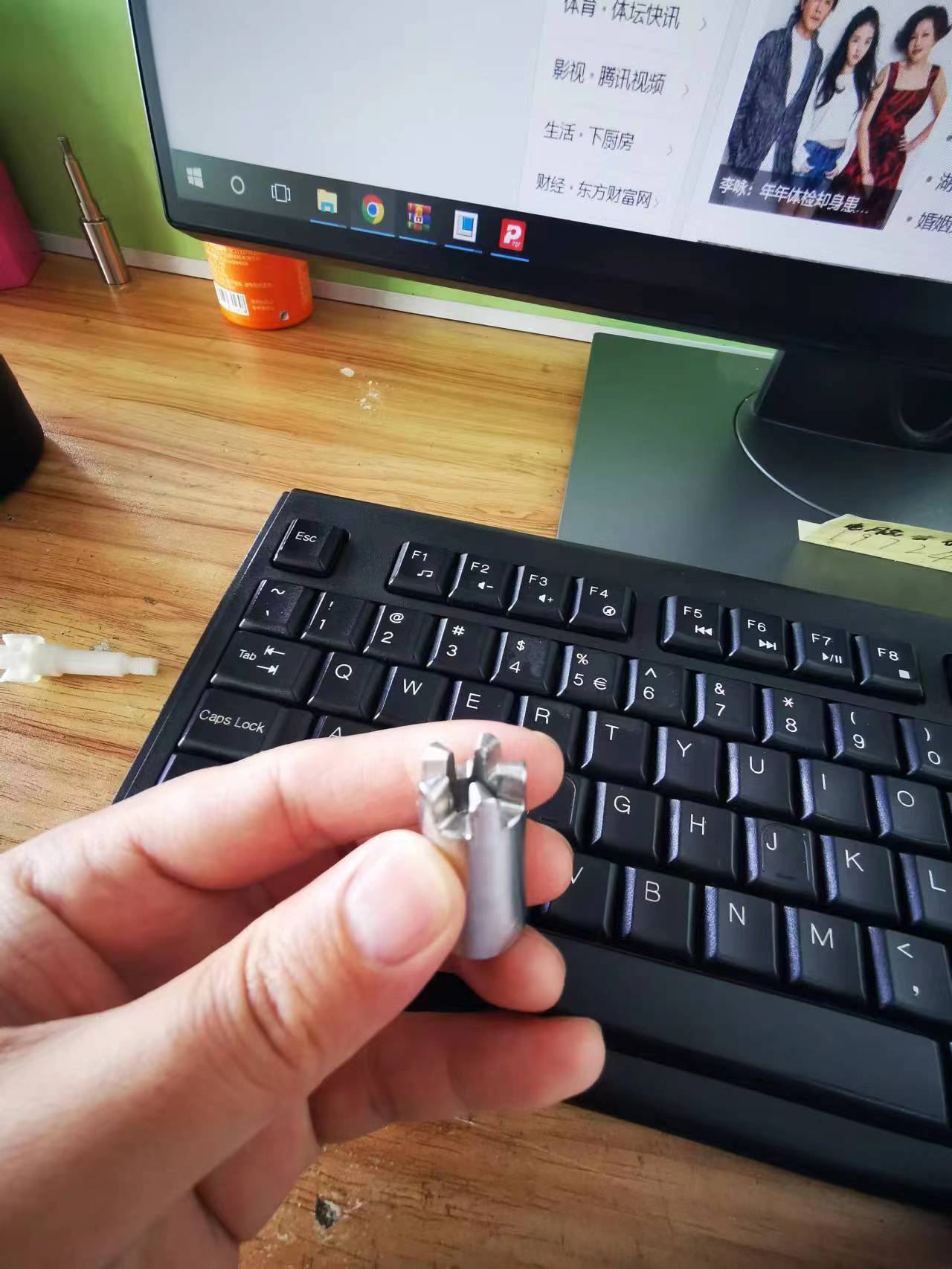

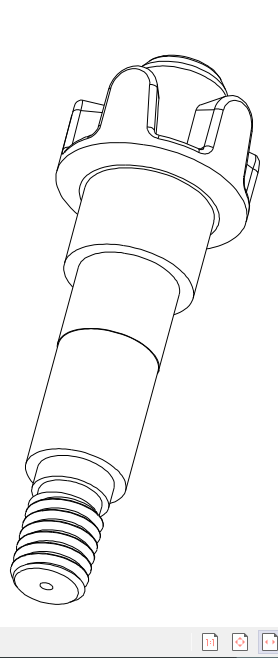

Dear：帮忙看看设计的五齿，装配后振动大，取放不畅，麻烦各位大神帮忙看看，支支招，万分感谢！

挑起你的

对同心的要求比较高，塑料容易变形，配合长度上搞短一点

孤单的mazha

挑起你的 发表于 2023-5-20 10:48
对同心的要求比较高，塑料容易变形，配合长度上搞短一点

花键轴和连接器都是316不锈钢食品材质

mrmrw

为什么要设计成这么奇怪的形状？
楼主想做到什么样的设计目的？
如果是做连接，可以用内外花键来搞。如果只是想端面上受力接触，那可以可以考虑用牙嵌式离合器的样式来做。
看不懂楼主想要做啥？

孤单的mazha

用的地方不一样，小物件做不了大的，试着改进下

yongxiangle1969

您想要实现什么功能呀？

孤单的mazha

yongxiangle1969 发表于 2023-5-22 10:20
您想要实现什么功能呀？

目前就是实现传动，也是耐磨，平稳就可以了、

孤单的mazha

孤单的mazha 发表于 2023-5-22 20:08
目前就是实现传动，也是耐磨，平稳就可以了、

以前就是花键，齿比较小，不耐磨，现在部件大部分都定型了，改不了

yongxiangle1969

孤单的mazha 发表于 2023-5-22 20:21
以前就是花键，齿比较小，不耐磨，现在部件大部分都定型了，改不了

你可以试试十字形结构（即改成四个齿），同时必须取消侧面的锥度

michaelyang

你可以试试十字形结构（即改成四个齿），同时必须取消侧面的锥度
