请教行星减速机选用输出端轴承，轴承怎么安装，以及输出法兰与内齿圈连接方式

小成成

电机扭矩0.2N.m 转速5000rpm 功率60w   减速机速比700，输出公制丝杠.

由于减速机直径受限无法选用大的轴承，并且法兰与内齿圈也无法连接，
请教各位大佬有什么好的解决方法，选用合适的轴承，轴承安装，以及法兰与内齿圈连接？

mwp2022

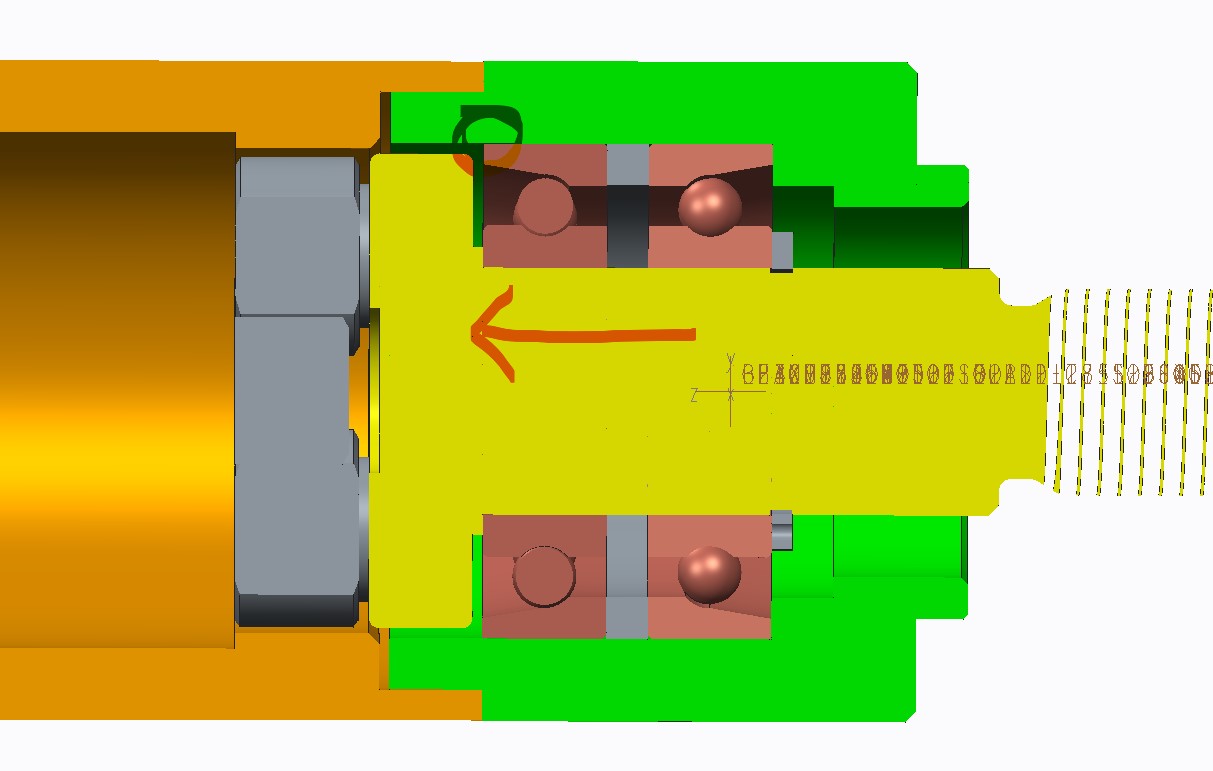

可能我没看懂，这个行星架向左的力，是怎么约束的？

DD99

理解的不是很明白，抛砖一下：1. 法兰与壳体的连接可以不用止口定心，改用三个定位销，这样用分布螺钉固定应该可以。2. 输出是螺杆也就是轴向力比较大建议改用圆锥滚子轴承。3.把两轴承间的隔套与法兰做成一体来承受轴向力，把法兰做成分体式也就是法兰套上再加法兰。4. 轴用卡簧不能承受多大的轴向力，改用隔套加螺母锁紧较好，或做成台阶把杆与行星架做成分体式。

小成成

mwp2022 发表于 2023-4-27 09:04
可能我没看懂，这个行星架向左的力，是怎么约束的？

之前我也考虑过，在轴承后面加个孔挡。但是法兰与齿圈的连接方式大家有什么好的建议么

小成成

DD99 发表于 2023-4-27 10:03
理解的不是很明白，抛砖一下：1. 法兰与壳体的连接可以不用止口定心，改用三个定位销，这样用分布螺钉固定 ...

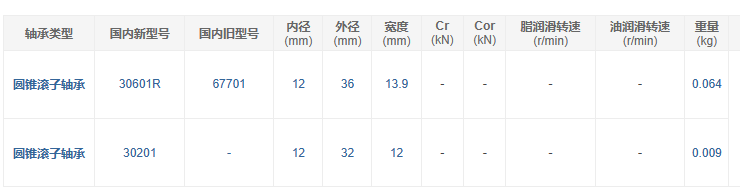

圆锥滚子12轴径我查到只有这两种

mwp2022

DD99 发表于 2023-4-27 10:03
理解的不是很明白，抛砖一下：1. 法兰与壳体的连接可以不用止口定心，改用三个定位销，这样用分布螺钉固定 ...

大佬，不懂随便问一下，问什么要用三个定位销，2个不就定位了吗

DD99

mwp2022 发表于 2023-4-27 14:37
大佬，不懂随便问一下，问什么要用三个定位销，2个不就定位了吗

从定位上两个足够了，三个有过定位之嫌。不过现在设备精度都高了三个装配不是问题，三个销刚性上要好些，这些都看个人喜好了。
