求助。蜗轮蜗杆齿厚减薄图纸。

博业齿轮

求助一对蜗轮加塑胶斜齿轮相互搭配的三D图纸。。


已知中心距：36.5。

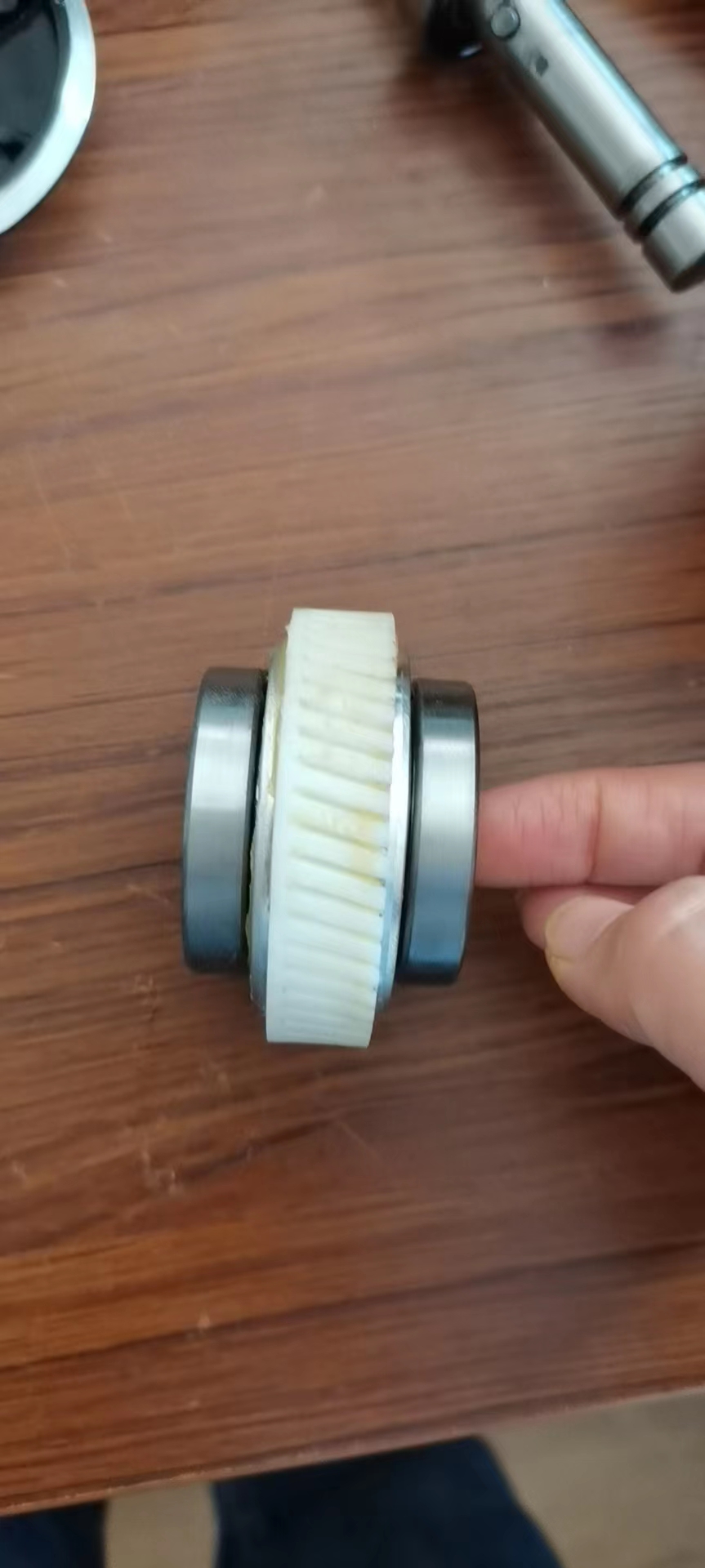

蜗杆模数：DP20/1.27模数，蜗杆直径：11.85，蜗杆底径：6.65，分度圆：9.31，分度圆齿厚：0.97，压力角：5度，上传的图片就是实物。

斜齿轮按当时投影测量的外径是65.78，齿根圆直径是60.7，齿数50齿。实物当时为了测绘里面的镶块，已经被破坏掉了，只有这个照片了。

我试着画了画，蜗杆还行，蜗轮怎么画都感觉不对劲，我是用UG10.0里面的齿轮建模画的。

跪求大神们帮忙画个图纸。

博业齿轮

顶一下贴，我们的论坛大神呢。。。

博业齿轮

忘了说明一下，蜗杆头数是两个头的

DD99

如果蜗杆的螺纹升角与斜齿轮的螺旋角都是15.8234度，如果中心距没错是36.5，那么用斜齿轮（Z50）计算大径与基圆相近了，也就是齿面在基圆以下，所以这个其实是蜗轮的参数齿轮的样子。

博业齿轮

DD99 发表于 2023-4-27 12:48
如果蜗杆的螺纹升角与斜齿轮的螺旋角都是15.8234度，如果中心距没错是36.5，那么用斜齿轮（Z50）计算大径与 ...

15.26度的，蜗杆是轴向模数1.27，齿距是3.9898的

woodee

博业齿轮 发表于 2023-4-27 22:13
15.26度的，蜗杆是轴向模数1.27，齿距是3.9898的

Mn取1.25，斜齿轮、蜗杆的数值跟样品都能对的上。

蜗杆导程8.1425275。
An取9°为好，刚刚不根切，取5°会给后续的加工工艺带来比较多的麻烦，因为会存在过渡曲线干涉问题。

博业齿轮

woodee 发表于 2023-4-28 12:48
Mn取1.25，斜齿轮、蜗杆的数值跟样品都能对的上。

蜗杆导程8.1425275。

谢谢WOODEE大神百忙中给出的答复。我试试看用您说的9°
