KISSSOFT直齿轮与斜齿轮强度计算交流

mwp2022 · 发表于 2023-4-18 11:49

您需要登录才可以下载或查看，没有账号？注册

x

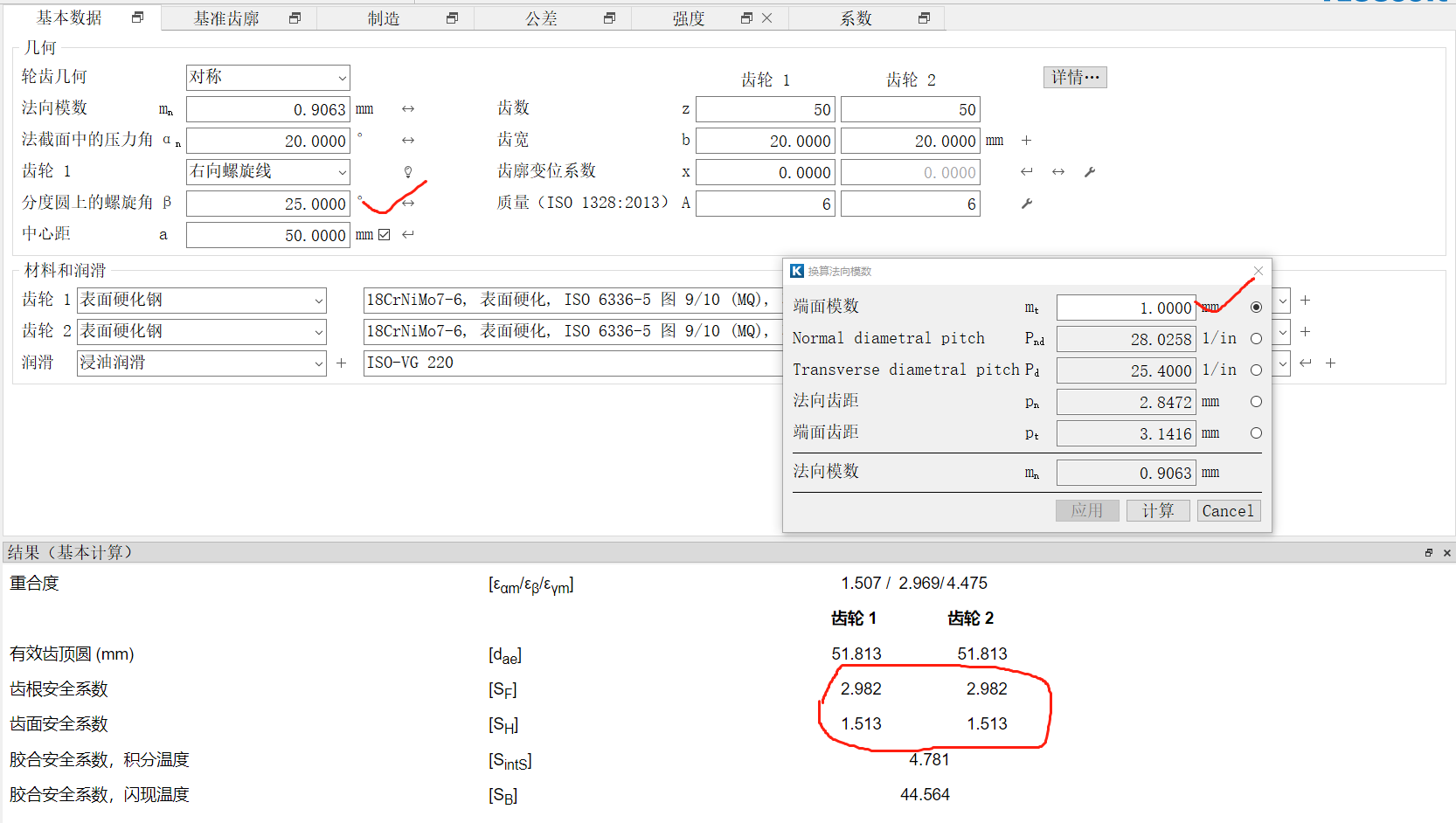

附件为KIsssoft直齿轮和斜齿轮计算，保持齿轮齿数、端面模数、宽度相同，斜齿轮齿根安全系数比直齿轮高没问题，为什么斜齿轮齿面接触安全系数比直齿降低了？

挑起你的 · 发表于 2023-4-18 12:50

是不是受到斜齿咬合产生的轴向力影响

mwp2022 · 发表于 2023-4-18 13:23

挑起你的发表于 2023-4-18 12:50
是不是受到斜齿咬合产生的轴向力影响

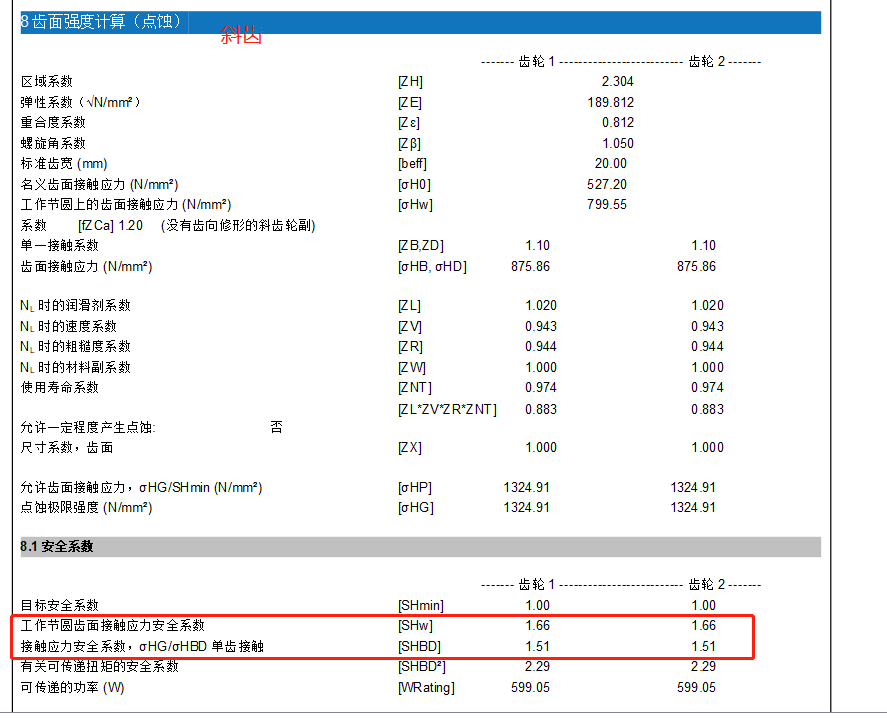

我看了一下报告详细数据，计算的齿面接触安全系数有2个值，一个是工作节圆齿面接触应力安全系数，这个斜齿轮是比直齿轮要高的。还有一个接触应力安全系数，σHG/σHBD 单齿接触，这个斜齿轮是比直齿轮要低的。不知道这2个有什么差异。

mwp2022 · 发表于 2023-4-18 13:35

郁闷了，2018版的，和上面2022版的kisssoft，还不一样：

michaelyang · 发表于 2023-4-18 13:35

没有对比就没有伤害

mwp2022 · 发表于 2023-4-18 13:37

michaelyang 发表于 2023-4-18 13:35
没有对比就没有伤害

不知道是不是哪里设置问题，还是新版本软件计算方法有调整

tower_cqu · 发表于 2023-4-18 17:09

mwp2022 发表于 2023-4-18 13:37
不知道是不是哪里设置问题，还是新版本软件计算方法有调整

2018版的和2022版的强度计算标准好像不一样，一个是ISO6336-2006，一个是ISO6336-2019，里面有个螺旋角系数变动挺大的。

jackyhsueh · 发表于 2023-4-19 09:08

斜齒輪的端面模數與法向模數概念不同
中心距固定端面模數維持不變
法向模數變小
負載不變而齒面變小的情況下
安全係數變小
沒問題啊

當法向模數不變
中心距是會變大的
這時安全係數就會變大了

mwp2022 · 发表于 2023-4-19 09:44

jackyhsueh 发表于 2023-4-19 09:08
斜齒輪的端面模數與法向模數概念不同
中心距固定端面模數維持不變
法向模數變小

是的，因为我是想对比相同大小的直齿轮和斜齿轮的强度，所以保持了端面模数一样。

mwp2022 · 发表于 2023-4-19 09:58

tower_cqu 发表于 2023-4-18 17:09
2018版的和2022版的强度计算标准好像不一样，一个是ISO6336-2006，一个是ISO6336-2019，里面有个螺旋角系 ...

真的假的，还没关注到
