关于齿轮偏载问题

efe5f45 · 发表于 2023-4-6 10:58

您需要登录才可以下载或查看，没有账号？注册

x

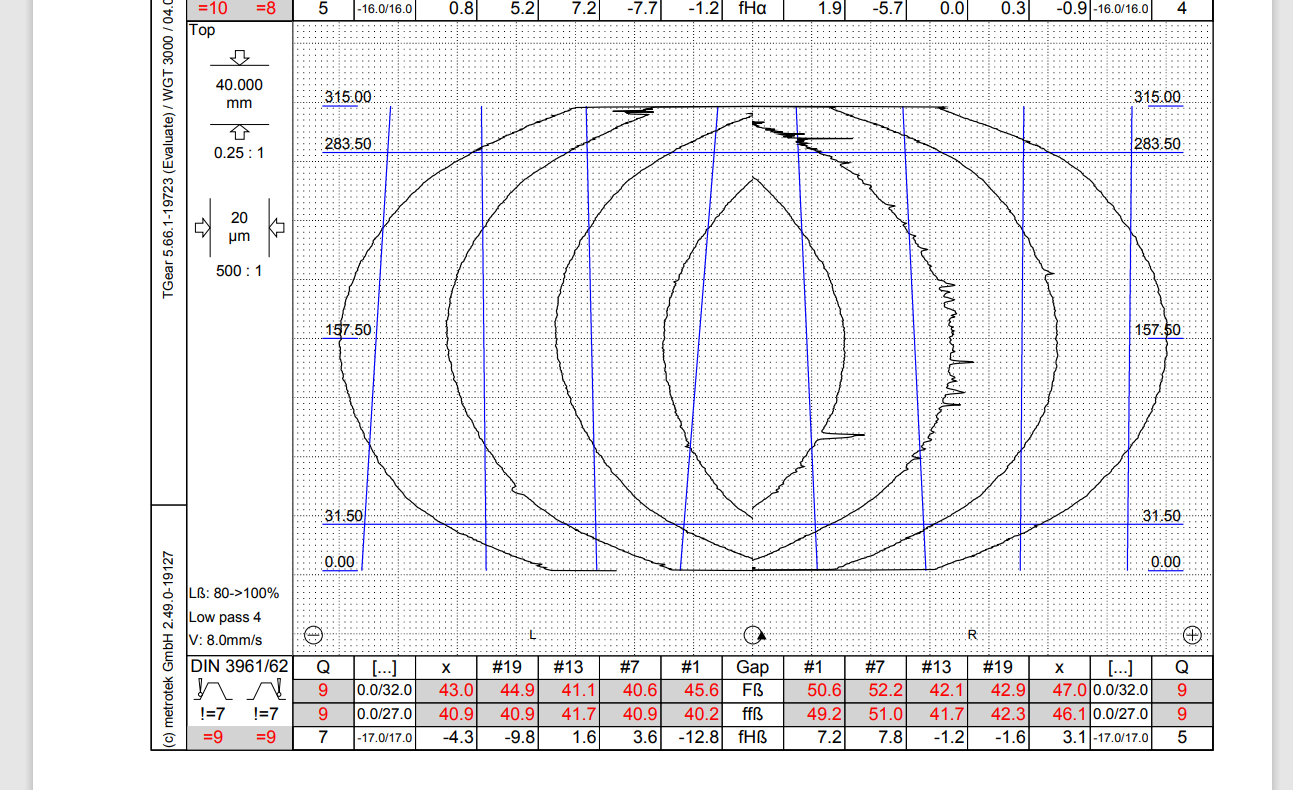

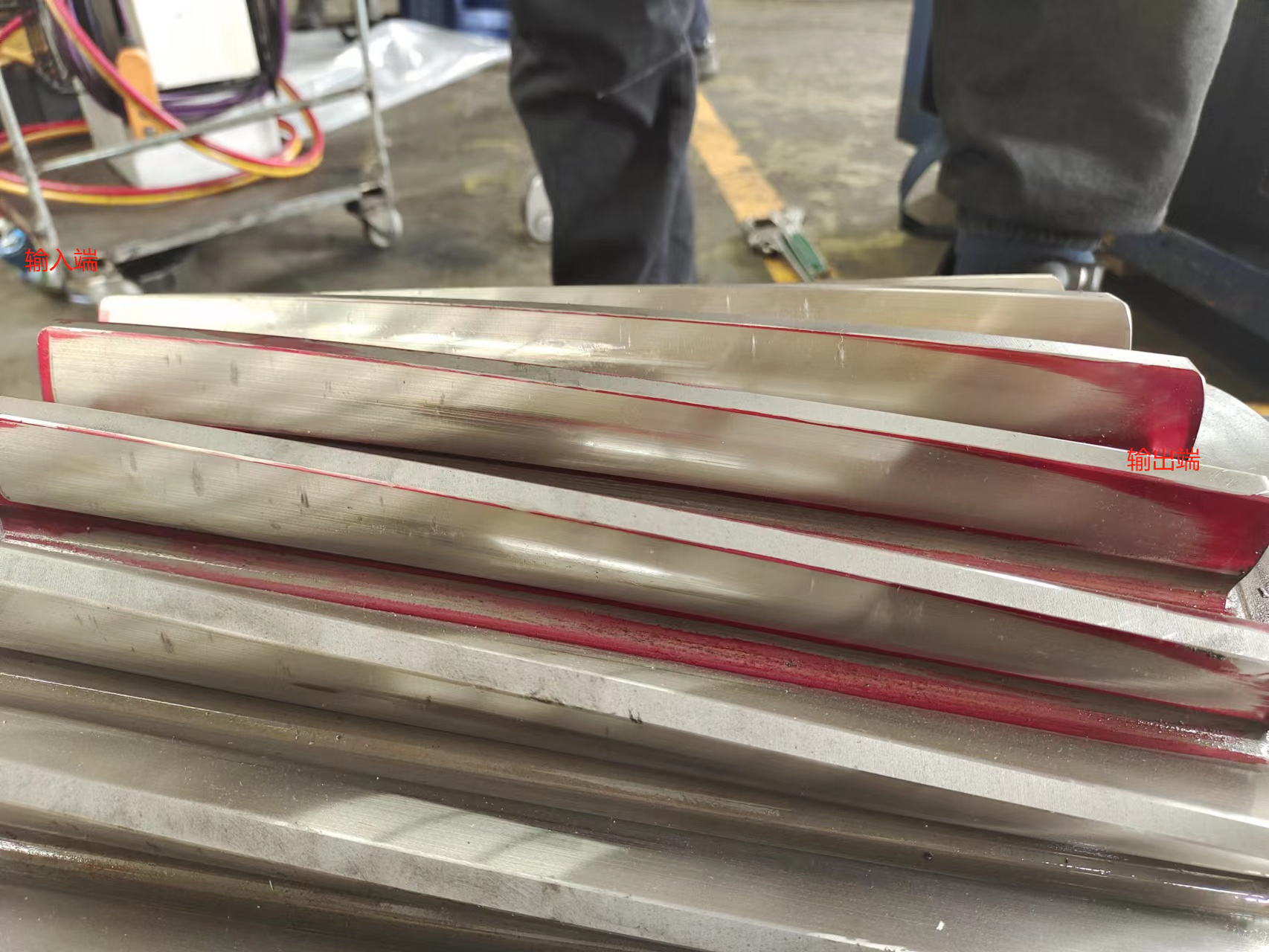

图示为一个2MW的齿轮箱，齿轮箱结构为一级行星两级平行，其第二根平行轴上的轮齿出现偏载，见接触斑，其齿测报告如图其鼓形量约80um，想请教一下各位大佬，其鼓形量过大，有可能导致这样的偏载吗？

zengxiaodong · 发表于 2023-4-6 11:07

斜齿轮进行齿向鼓形修形的话，会出现齿面翘曲的问题，很容易陷入画蛇添足的境地！

mwp2022 · 发表于 2023-4-6 11:13

可以齿向倾斜修型啊，仿真计算弯扭变形

efe5f45 · 发表于 2023-4-6 11:16

zengxiaodong 发表于 2023-4-6 11:07
斜齿轮进行齿向鼓形修形的话，会出现齿面翘曲的问题，很容易陷入画蛇添足的境地！

同类型的齿轮箱，互相啮合的齿轮大部分都是一个修鼓，一个两侧倒坡，但是从来没见过这么大的鼓形，一般都是30um，左右，

efe5f45 · 发表于 2023-4-6 11:17

mwp2022 发表于 2023-4-6 11:13
可以齿向倾斜修型啊，仿真计算弯扭变形

现在就是没有和他啮合的另一个齿轮的螺旋角，不知道是不是因为螺旋角修型不合理导致，现在就想先从自身的鼓形量入手。

zengxiaodong · 发表于 2023-4-6 11:31

这个齿面是什么曲面估计没人搞得清楚了，反正远远不是渐开线螺旋面！

mwp2022 · 发表于 2023-4-6 11:32

efe5f45 发表于 2023-4-6 11:16
同类型的齿轮箱，互相啮合的齿轮大部分都是一个修鼓，一个两侧倒坡，但是从来没见过这么大的鼓形，一般都 ...

毂型+两端修缘，还是整体鼓型，跟他使用工况有关系的。整体大鼓型的话，不利于低扭工况。如果他低扭工况没噪音问题的话，个人意见不建议改

一地鸡毛09 · 发表于 2023-4-6 16:02

9级精度的齿轮。风机齿轮箱，9级不合适了吧
图片所示的偏载是在多大扭矩下得到的？
讲道理，感觉这个接触区形状并没有特别差
齿向修鼓形，会造成接触区轴向长度变小。并不会偏一侧
和箱体精度也有关系
这个齿轮精度9级很是问题

wyiman · 发表于 2023-4-10 08:56

齿形、齿向均鼓形偏大

yanta82 · 发表于 2023-4-11 17:20

鼓形量太大，中间偏载，螺旋角也偏载了
