汽车微型电机ZA蜗杆与斜齿轮配合求教

ZZF6734016 · 发表于 2023-3-26 10:19

您需要登录才可以下载或查看，没有账号？注册

x

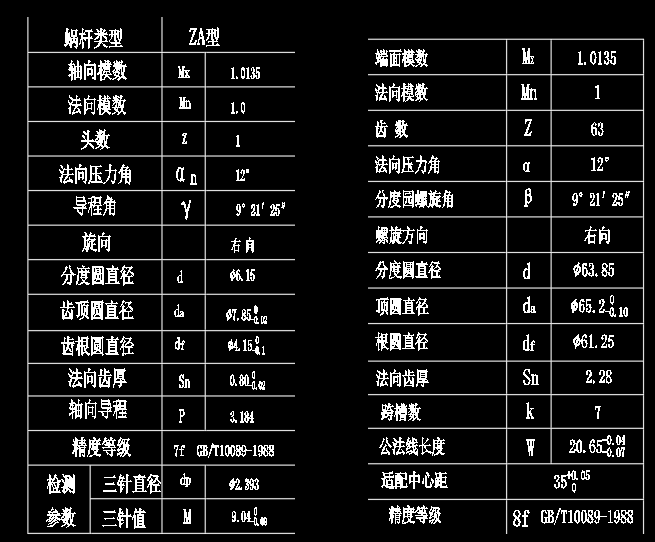

请教大佬这一组配对蜗杆与斜齿轮的计算过程

参数

ZZF6734016 · 发表于 2023-3-26 11:58

有偿回答也可以

gdd · 发表于 2023-3-27 08:56

这图纸怎么跟我的风格很像啊

cc0408 · 发表于 2023-3-27 10:37

gdd 发表于 2023-3-27 08:56
这图纸怎么跟我的风格很像啊

说不定就是你的图纸，哈哈

DD99 · 发表于 2023-3-27 14:19

对于单头的蜗杆用za代替zi要求不高也是可以的。但参数计算好似有问题：齿轮的齿厚与公法线不匹配，按公法线加工间隙感觉太大，按齿厚加工感觉要好得多，另外齿轮的跨齿数怎么也会是7，跨5个齿才是合适的。做为图纸的参数设定还是严谨些好。

ZZF6734016 · 发表于 2023-3-29 08:23

DD99 发表于 2023-3-27 14:19
对于单头的蜗杆用za代替zi要求不高也是可以的。但参数计算好似有问题：齿轮的齿厚与公法线不匹配，按公法线 ...

刚入行的小白，能指点下不

gyf · 发表于 2023-8-26 19:31

我也遇到了啮合间隙大的问题，请教下怎么解决的
