有效的齿厚和实际的齿厚之间的关系

ZhangDK · 发表于 2023-3-23 10:54

您需要登录才可以下载或查看，没有账号？注册

x

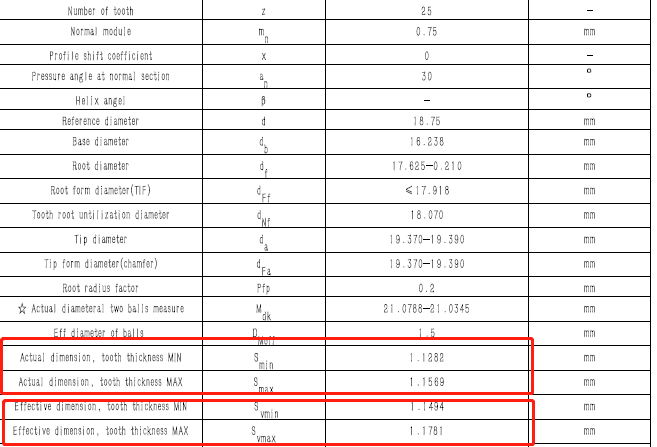

外花键中有两组齿厚数据，1.有效的齿厚 2.实际的齿厚。帮忙解惑两者之间的关系和互算方法，谢谢。

mwp2022 · 发表于 2023-3-23 11:05

一个是考虑齿形齿形齿向齿距公差的，一个是不考虑的（直接实测齿厚）

mwp2022 · 发表于 2023-3-23 11:24

因为花键不同于齿轮，齿轮在某一瞬间也就几个齿同时接触，花键是一圈齿同时啮合。所以花键的话，单独按设计齿厚计算背隙的话，是不合理的。还要考虑加工公差的影响。

mwp2022 · 发表于 2023-3-23 11:29

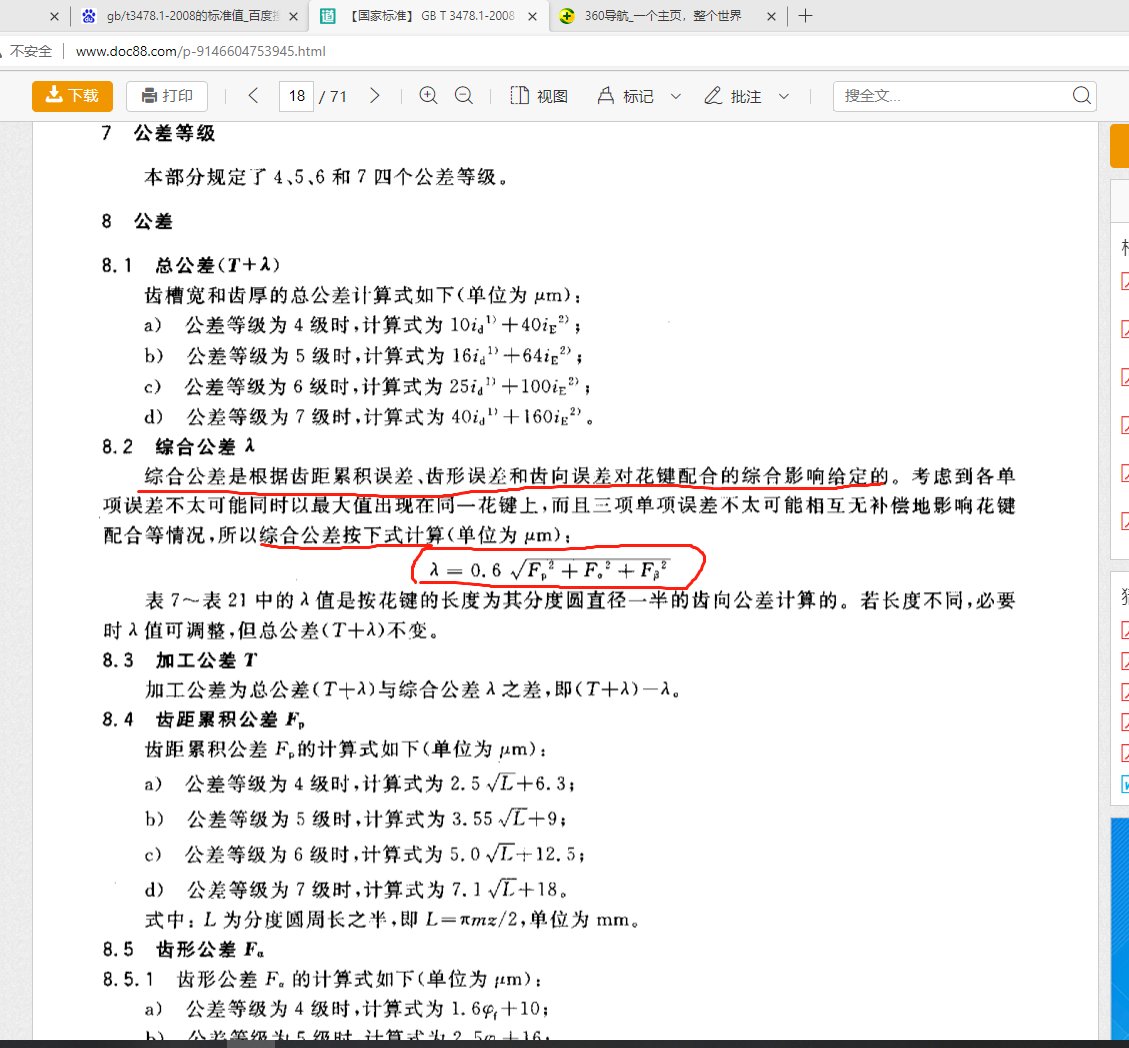

两者相差一个综合公差，综合公差计算如下：

ZhangDK · 发表于 2023-3-23 13:12

mwp2022 发表于 2023-3-23 11:29
两者相差一个综合公差，综合公差计算如下：

计算后数据基本可以吻合，谢谢
