剃齿起台齿轮测量中心检测不出来？

Timwong · 发表于 2023-3-10 14:02

您需要登录才可以下载或查看，没有账号？注册

x

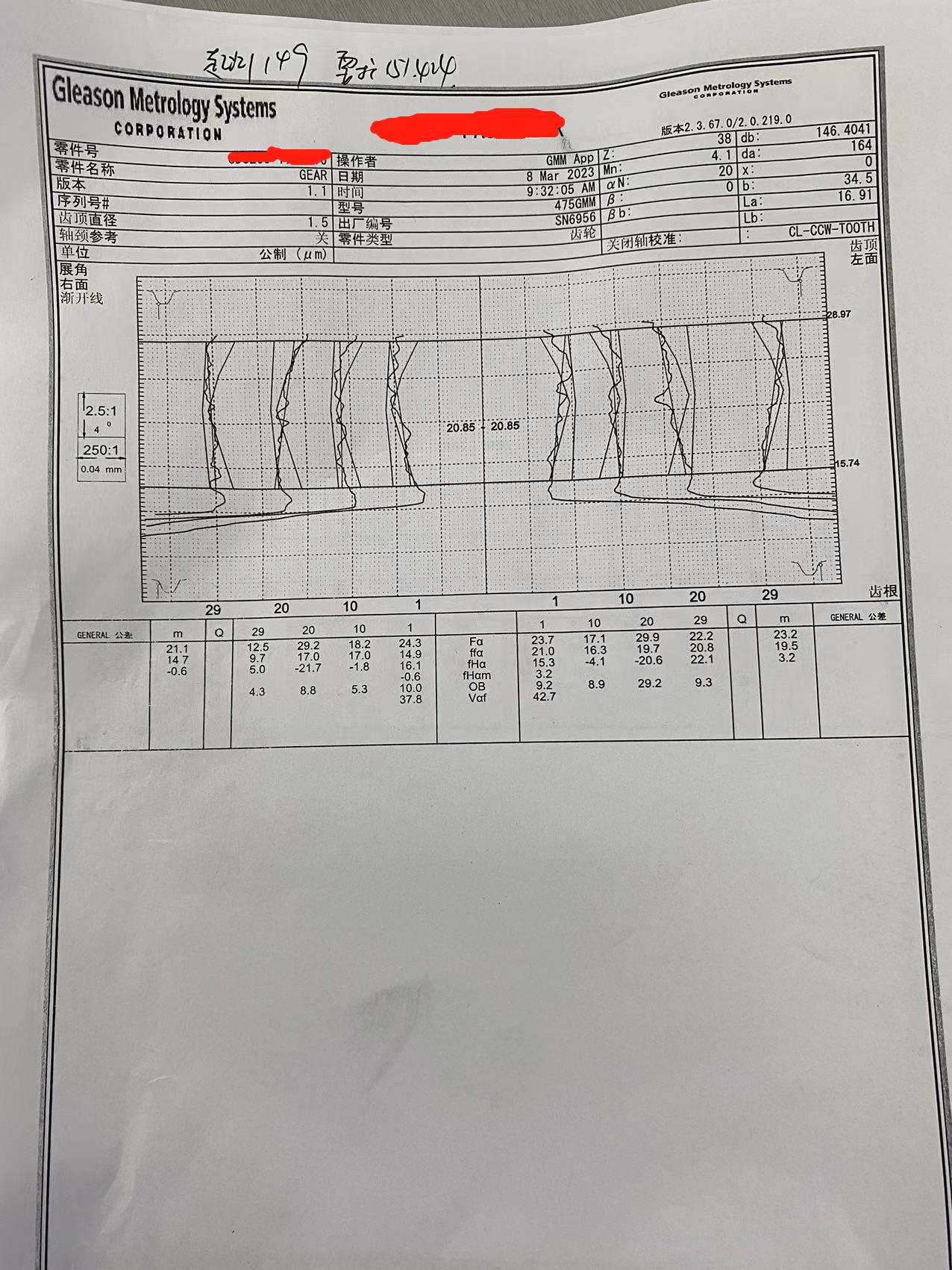

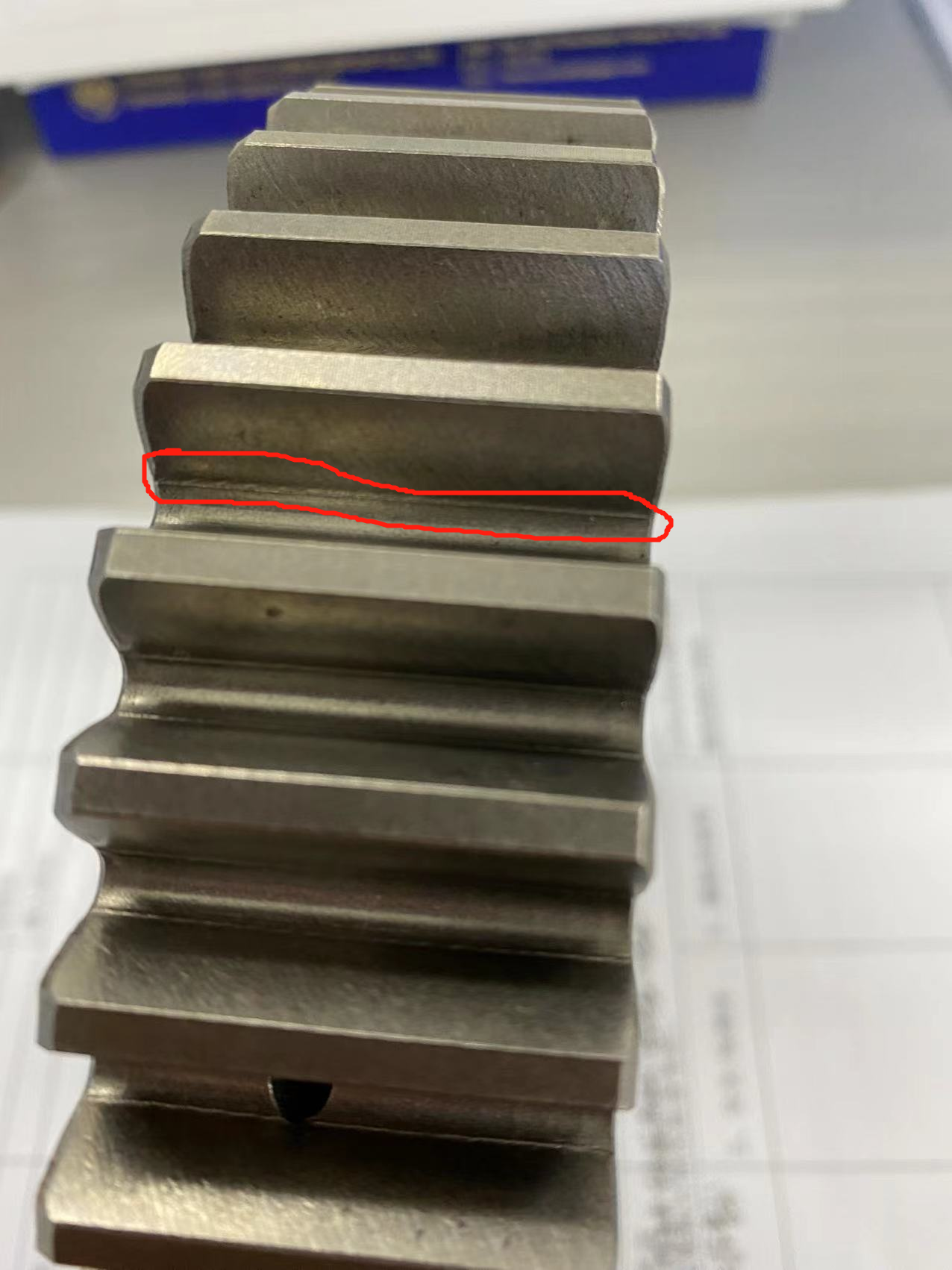

各位大神，我这个齿轮剃齿有目视可见的台，标准轮异响很严重，我用轮廓仪拉下来起台高度大概是0.09，可是用格里森齿轮测量中心测不出来，齿轮小径是147.54，测头直径是1.5，我从149开始测都测不出来台是怎么回事？

海菲鸥 · 发表于 2023-3-10 15:06

剃前滚刀的设计不合理，滚齿时，齿根的挖根量小了，因为剃齿余量小，导致剃齿后齿根有比较大的沉切量，你的齿根圆直径147.54，对不对？需要确认一下

syyyyyy · 发表于 2023-3-10 15:25

测量时看一下是测不出来台，还是测不到，两者有区别。测不到是测量范围不对或者台的位置太靠近齿根测头够不着，测不出来是测头有问题

chuandong-chuan · 发表于 2023-3-11 08:18

齿形报告齿根两边拐线就是台阶，起测点再测进去一点。测针直径换为1mm，起测点调整为148.0，报告上面就可以体现出来了。

唯一的等待 · 发表于 2023-3-11 13:03

这已经测出来了，不在评定范围内，不影响数值

Timwong · 发表于 2023-3-12 09:47

chuandong-chuan 发表于 2023-3-11 08:18
齿形报告齿根两边拐线就是台阶，起测点再测进去一点。测针直径换为1mm，起测点调整为148.0，报告上面就可以 ...

嗯嗯，可以试试。

lengdongfang · 发表于 2023-3-13 14:59

我们也遇到过，把滚齿M值控制在下差，剃齿M值控制在上差吧
