请教如何提高内齿轮啮合的KHbit

Leocrrc

请教各位专家，怎么调整修形有利于提高齿轮的KHbit，在进行NGW齿轮传动修行计算时，默认优化计算外齿的KHbit可以控制的较好，但是内齿却比较高，应该怎么进一步调整呢？请各位指点一下，感谢。

mwp2022

啥是KHbit

Leocrrc

mwp2022 发表于 2023-3-7 08:12
啥是KHbit

KH-β

mwp2022

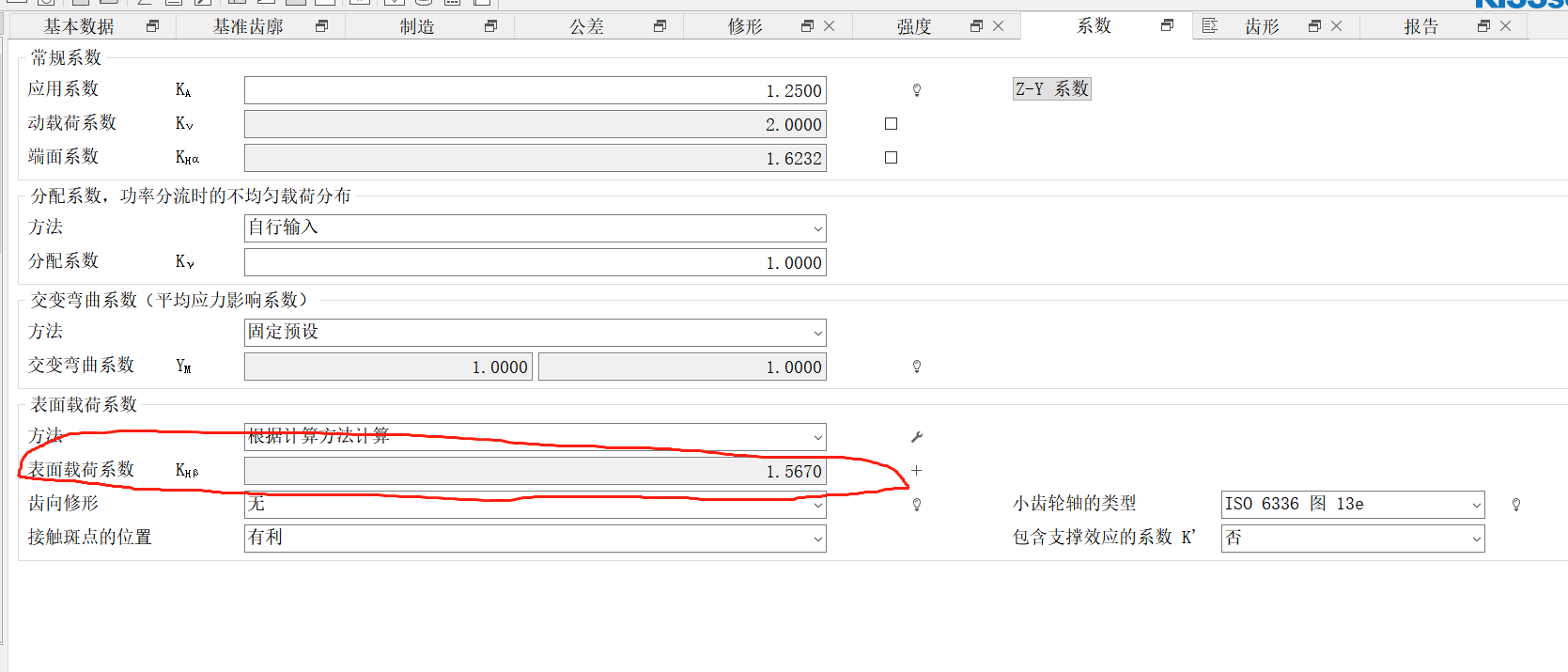

这个吧：

Leocrrc

mwp2022 发表于 2023-3-7 09:50
这个吧：

是的，要降低这个值到一定范围

mwp2022

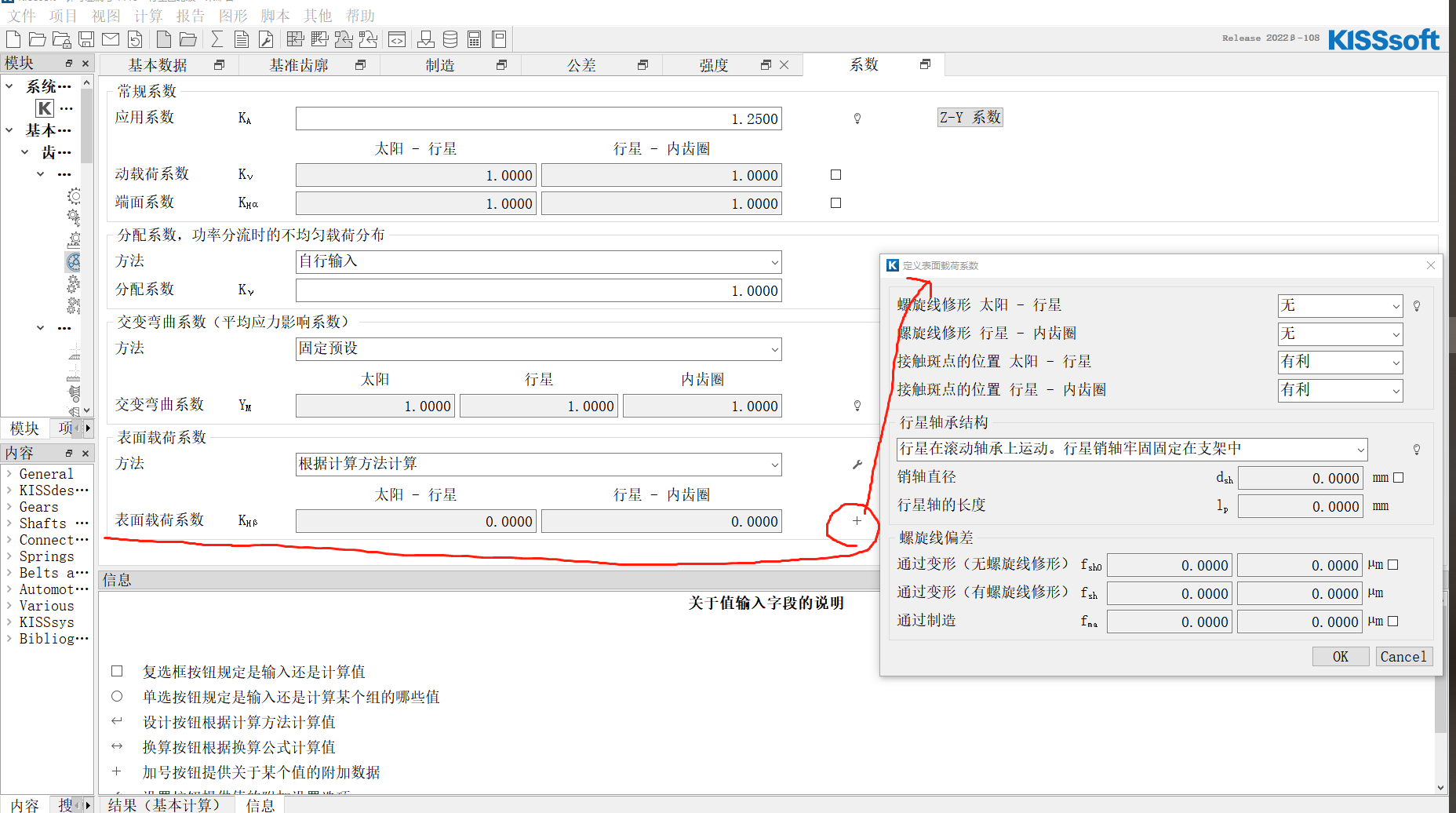

你打开后边的加号，和哪些参数有关，里边都列举出来了呢：

Leocrrc

mwp2022 发表于 2023-3-8 08:08
你打开后边的加号，和哪些参数有关，里边都列举出来了呢：

感谢提醒，目前利用软件自动计算的参数进行了修形，还没有到理想状态，KHβ偏大，想进一步降低，想知道修形朝那个方向进行，多谢了。

天菲二号

先学会看图表，比如接触斑点分布、齿面上的力分布，最好是3d，然后在你的老海里要想像出来究竟是那个部位干涉大，应力集中；也没有固定的方法，我自己总结的供你参考一下，先解决轴的受力偏斜带来的载荷偏斜，这个跟螺旋线修行有关，再去解决齿廓上的应力分布，反正把他们往中间点推。你也可以让电脑迭代计算修形量，利用星形图得到最平均的修形量；这些的前提是你的磨齿机精度够稳定，要不然老老实实修个微鼓型就好。

Leocrrc

天菲二号 发表于 2023-3-15 12:44
先学会看图表，比如接触斑点分布、齿面上的力分布，最好是3d，然后在你的老海里要想像出来究竟是那个部位干 ...

感谢您的指导，请问磨床的精度是怎么影响最终修行的？

Leocrrc

请教各位，为什么kissoft优化出来的螺旋角修形，并不是KHβ最小值，综合考虑了哪些因素得出的最优值？
