求教蜗轮与斜齿轮配合产生周期性声音问题

ahui2096

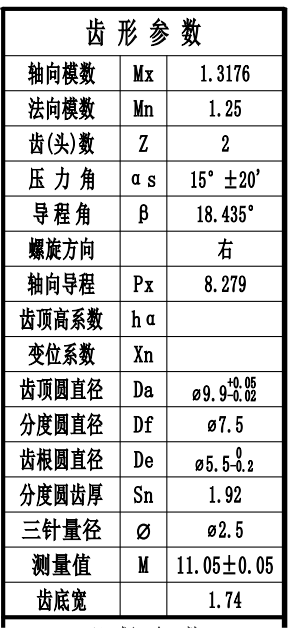

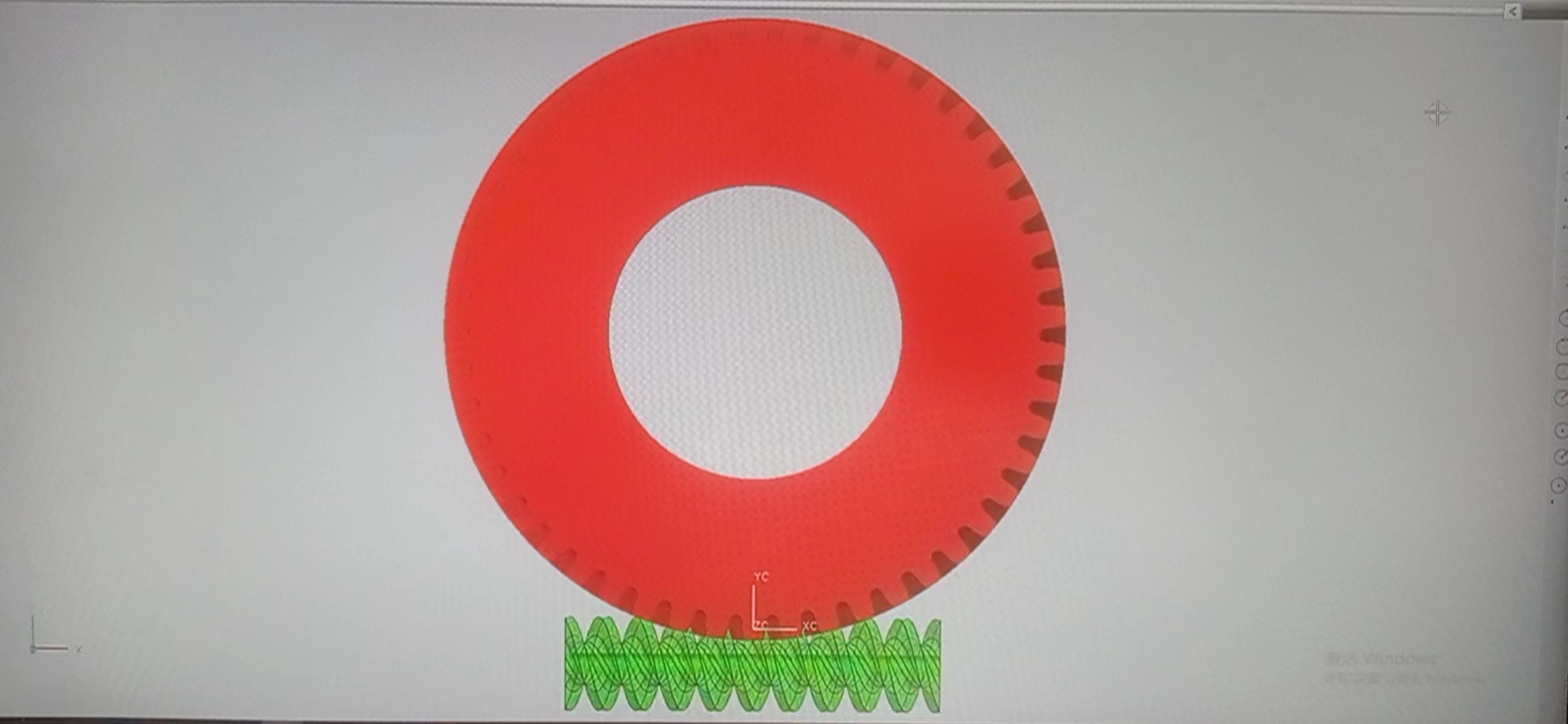

蜗杆参数如图，与斜齿轮配合 一直有周期性声音，请大师分析一下

woodee

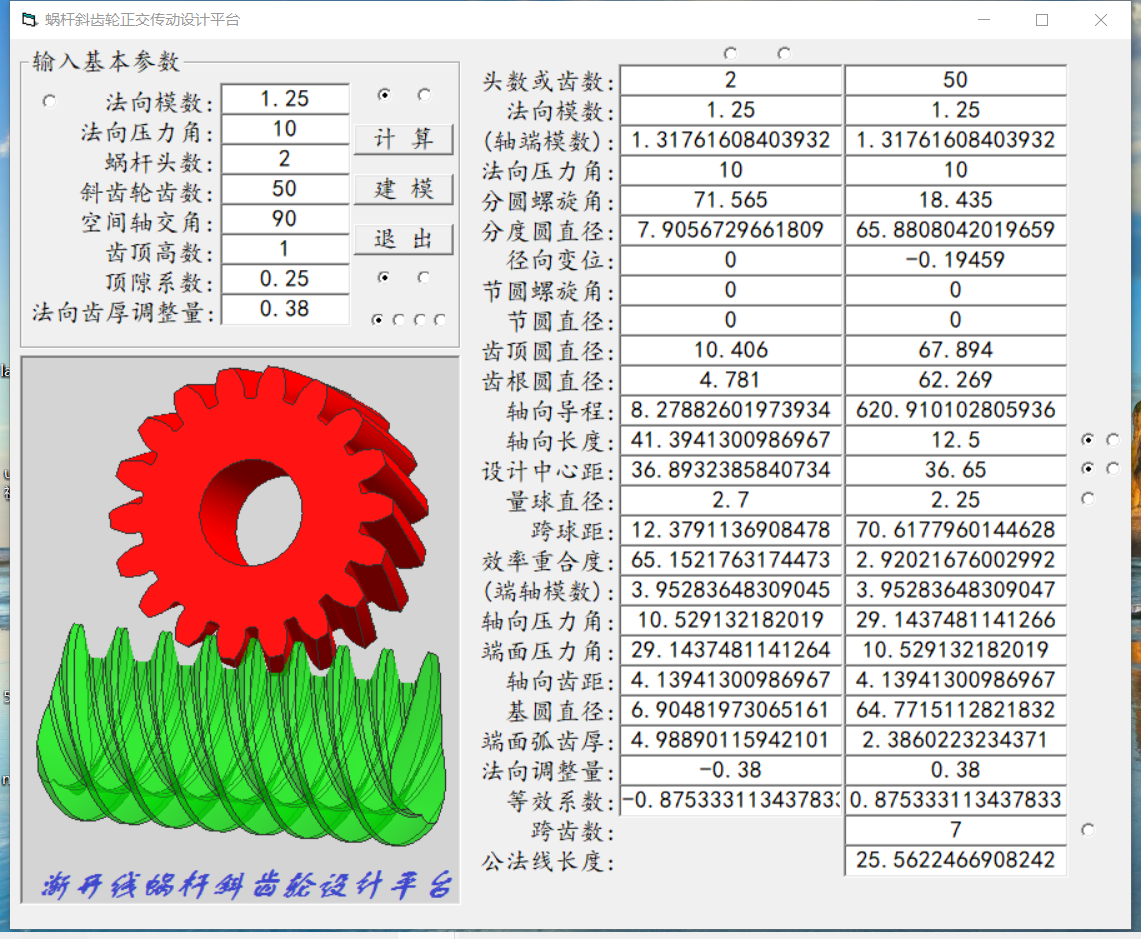

简单验算一下，一些基本参数都算错了。

当Mn=1.25、Dp=Φ7.5、Z=2，此三个条件确定时，
分圆螺旋角也就确定了，βp=19.47122063°；
导程为 8.330405509。
……………


henrymao

应该只是分度圆写错了，把分度圆去掉，其他的都是可以对起来的。

噪音问题处理有固定流程的
1，参数复核，你至少还要提供配对齿轮的参数吧，只有蜗杆参数，目前只能找到的问题就是分度圆与其他参数不匹配。配合有无问题，还要结合齿轮参数看。这一步从设计上找问题。
2，齿轮蜗杆的齿形齿向报告，你加工的怎么样？是不是和设计的一样。因为理论上是需要ZI蜗杆的，但是你实际做的是什么蜗杆，蜗杆，齿轮精度怎么样现在都不清楚。这一步从制造上找问题。
3，接触斑点测试，如果上面两个都没问题，那么要看下接触斑点是否正确，来判断你安装位置是不是相对设计的位置有较大误差。这一步从安装上找问题。
4，如果伴随发热量大，你还要用热成像仪去找发热点，因为噪音也可能不是齿轮啮合的地方出来的。

噪音解决方式都是靠实际测量和试验验证来解决的，我不觉得你提供的这些信息有人能分析到真实原因。
如果你能提供完整图纸，蜗杆齿轮的详细齿形齿向报告，实物运行的接触斑点痕迹图，那么相信会有很多人给你意见的，甚至做完上面这些你自己都找到问题了，都不需要来问。要不然你不如去找街头的算命先生更加可靠。
