基距规-老古董

挑起你的

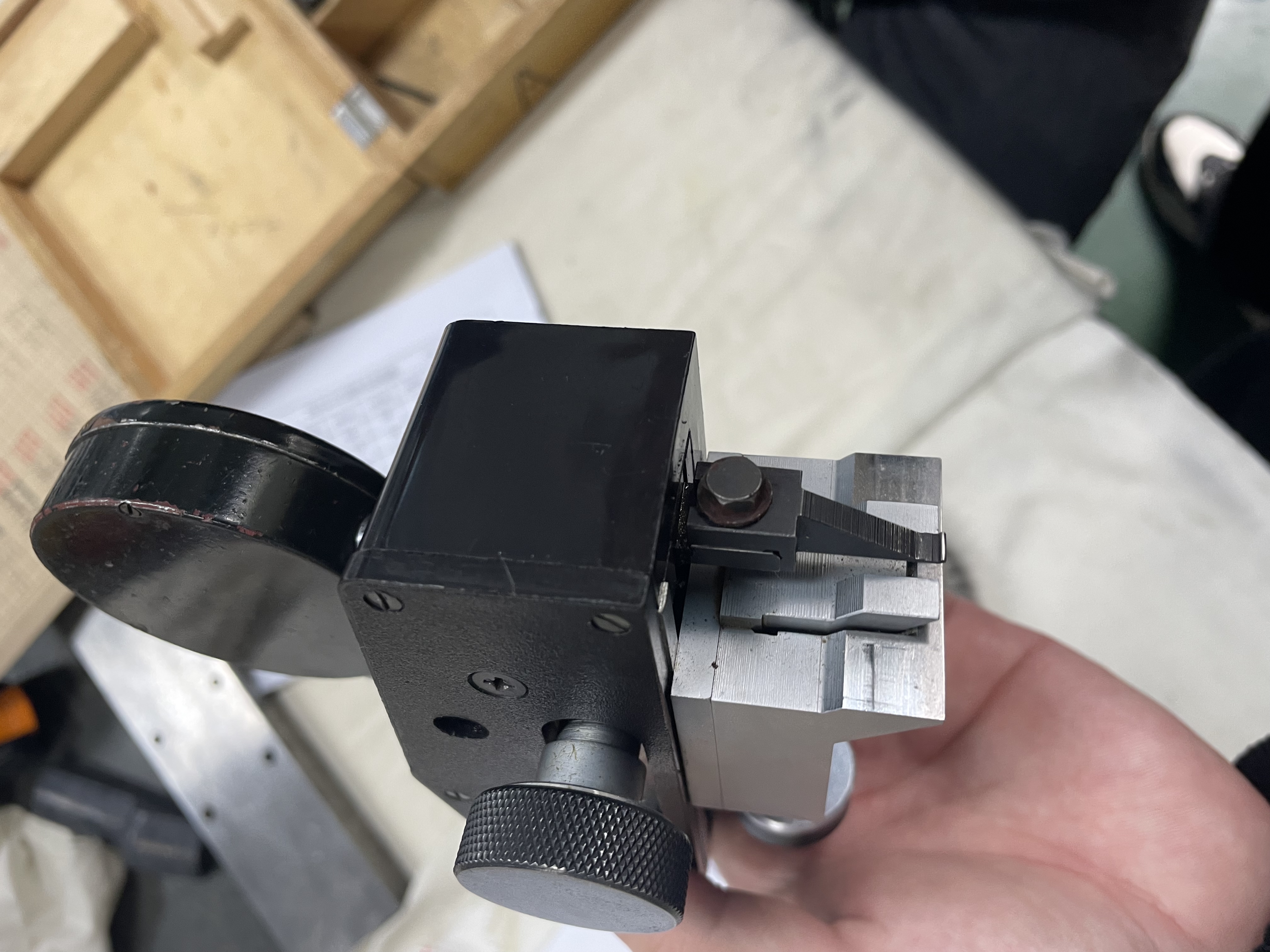

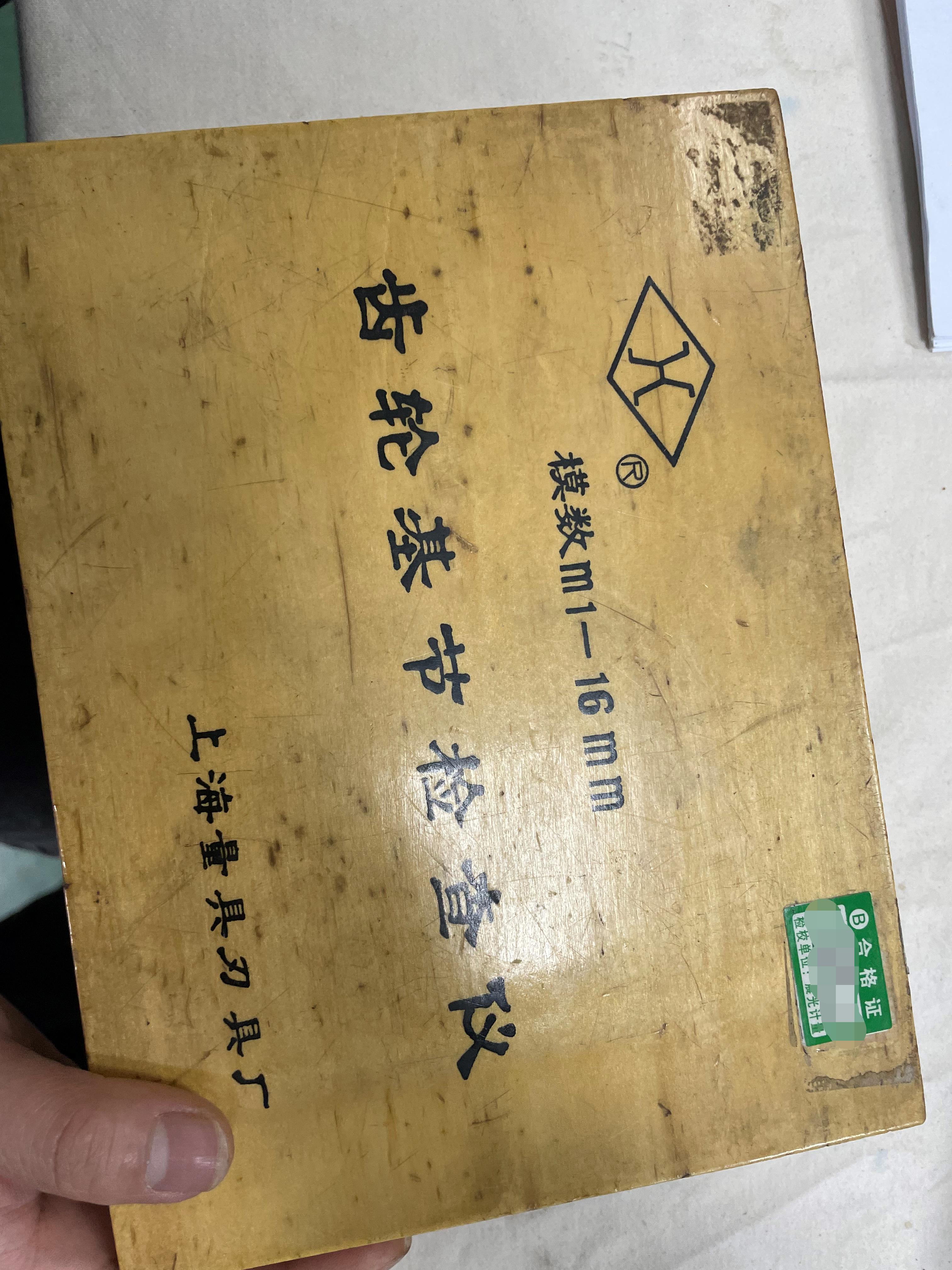

之前发帖问过这个东西，昨天在公司库房把这个给找出来了。
问了以前的老师傅，这个是因为七几年的时候磨齿用的是马格磨齿机
它有一个分齿盘，在加工过程中可能会出现漏齿的情况
所以会用这个对全齿进行校对.
我想问一下这项参数在传动过程中会有什么影响.
不知道有没有哪家单位还用这个

michaelyang

坐等古董商收购

13640236732

好东西啊！

zl3264507

哈量齿形齿向检查仪3204是不能够检查齿距的，想要检查齿距这个就用的上了。齿轮检测中心的出现，这个淘汰了。
就像我刚开始进入技术处时计算滚齿挂论，要人工计算。然后查挂论表（厚厚的一本）。现在都是电脑搞定，又快又准确。

sxmok599

感觉更有质感

一地鸡毛09

有点不清楚这个咋用的。
感觉用手不能直接量出基圆节距吧？

挑起你的

一地鸡毛09 发表于 2023-2-24 09:10
有点不清楚这个咋用的。
感觉用手不能直接量出基圆节距吧？

1.在使用基距规之前，需要先对其进行校准和清洁。将基距规放置在平坦的水平台上，用外径千分尺或其它精密测量工具测量出基距规的距离值。如果距离值有偏差，可以通过调整基距规的螺旋装置来进行校准。同时，还需要清洁基距规的测量面和刻度尺

2.测量基本距离

将需要测量的零件放置在基距规的测量面上，调整螺旋装置使其紧贴零件。同时，根据需要可以调整基距规的悬臂臂长，以适应不同的测量情况。然后，在基距规的刻度尺上读取测量值。基距规通常有两个刻度尺，分别用于测量正向和反向基本距离。读数时，需要注意两个刻度尺的指针位置，并取其平均值作为最终测量结果。

FES123

曾经使用过，先算出基节，再用块规拼出，在对表规把千分表调零。然后测基节（比较测量）。

现在还有的工厂在用。

hx888

齿轮正常啮合，基节必须相等。

jxgzlyh

这个与公法线千分尺寸有啥不同？精度不同？
