滚齿后齿轮的齿根圆角是如何定义的？

skiving

请教一下，滚后齿轮的齿根过渡曲线R角是如何定义的？是否有相关标准？

woodykissme

这个问题提的非常好，我也有这方面的困惑，有没有标准？

skiving

woodykissme 发表于 2023-1-22 20:22
这个问题提的非常好，我也有这方面的困惑，有没有标准？

应该有标准的，估计搞齿轮的有这方面的资料。

woodee

各国标准，滚刀法向齿条，大都有齿顶圆角系数系列值。
比如，一般压力角20°、齿高系数1、顶隙系数0.25，齿顶圆角系数给为0.3。

skiving

woodee 发表于 2023-1-23 22:03
各国标准，滚刀法向齿条，大都有齿顶圆角系数系列值。
比如，一般压力角20°、齿高系数1、顶隙系数0.25， ...

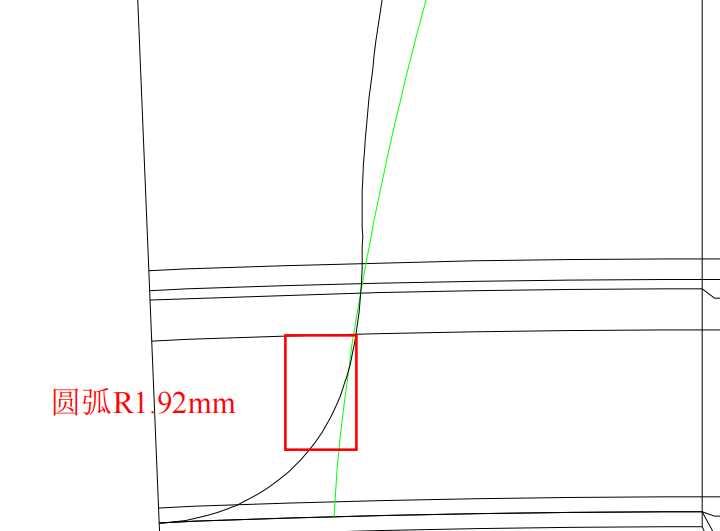

Woodee老师你好，是这样的，齿根过渡曲线不是圆弧，但是很多模拟图都会有如图所示的圆弧大小，这个圆弧大小不是很理解是怎么出来的，老师能否指点一二？

woodee

skiving 发表于 2023-1-23 23:21
Woodee老师你好，是这样的，齿根过渡曲线不是圆弧，但是很多模拟图都会有如图所示的圆弧大小，这个圆弧大 ...

skiving您好！



有的软件可能把过渡曲线用圆弧半径来表述吧？
过渡曲线从齿根圆往上走，曲率半径由小变大，其最小值比滚刀齿条倒圆半径稍大一点。


软件上的那个齿根半径，到底是过渡曲线的最小值，还是平均值，不妨计算一下对比看看。

skiving

woodee 发表于 2023-1-24 14:31
skiving您好！

Woodee老师你好：

首先感谢指点，根据你的建议计算结果接近平均值。有个疑问，计算平均值的曲线区域是否与30度截面位置有关？

woodee

skiving 发表于 2023-1-24 17:56
Woodee老师你好：

首先感谢指点，根据你的建议计算结果接近平均值。有个疑问，计算平均值的曲线区域是 ...

不用客气，是讨论不是啥指点！

这个真不清楚。按理讲软件做到那种程度，有关校核的齿根形状对强度的影响，化简为单一一个圆弧半径来计算，似乎略显粗糙了。
又不清楚其计算内核，所以不好判断。
