内齿圈齿数过少可能会有什么问题？

951159188

henrymao 发表于 2022-12-12 12:37
不是很了解，建议看看《机械设计手册》行星轮系相关章节

手册上没有原理性的介绍，只是一句话略过，速比达到一定值或者越过一定值的时候可以自锁，个人感受是速比只是间接达成自锁的效果，实质是类似于蜗轮蜗杆摩擦角的概念，齿面上切向受力能抵消即可，不一定是渐开线，如果有人有能力建立这个力学模型分析起来应该会清晰一些，是可以产生经济效益的

liuqh

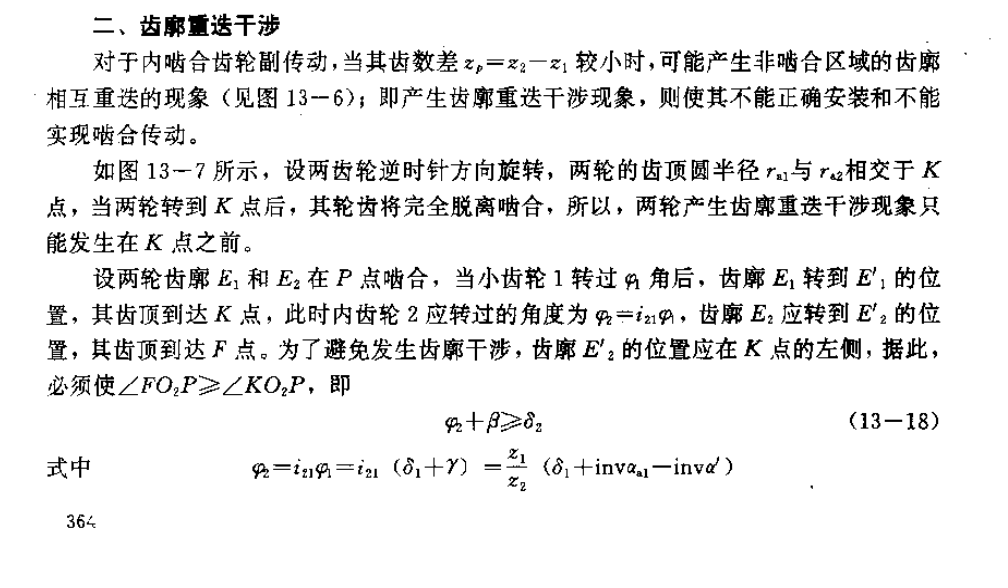

重点关注一下齿廓重叠干涉，这是少齿数内齿轮特有的干涉现象，附图是在饶振刚的行星齿轮传动设计上截下来的f:\0f:\1

951159188

liuqh 发表于 2022-12-13 13:54
重点关注一下齿廓重叠干涉，这是少齿数内齿轮特有的干涉现象，附图是在饶振刚的行星齿轮传动设计上截下来的

攻城狮

正好想问内齿圈齿数过多可能会有什么问题？

mwp2022

liuqh 发表于 2022-12-13 13:54
重点关注一下齿廓重叠干涉，这是少齿数内齿轮特有的干涉现象，附图是在饶振刚的行星齿轮传动设计上截下来的

图示说明：1是正常啮合区，2是干涉区

mwp2022

mwp2022 发表于 2023-9-9 08:20
图示说明：1是正常啮合区，2是干涉区

区域2放大

攻城狮

mwp2022 发表于 2023-9-9 08:20
图示说明：1是正常啮合区，2是干涉区

实际加工中碰到过这个情况，少齿数内齿（下一级太阳轮与前一级行星架连接内齿）插齿时，因为插齿刀是11齿还是多少齿的，内齿又只有17齿还是多少的，导致每次插完退刀时干涉。。。他们好像要有个最小齿数差才行，你这个图画的一目了然，很形象，我一下子就想起来了

nchyl520

足够的摩擦力矩、合适的外载荷、合适的速比。四两拨千斤，千斤不能拨五两甚至是四两。不知道是不是这个意思

robinks

那不是效率很低？ 这样追求自锁，不划算。
