那位坛友谈谈这个行星系速比如何计算

QQQQTT

二级行星轮系，第一级齿圈固定太阳轮输入，末级太阳轮输入行星架固定齿圈输出。总速比如何计算。



第一级按NGW齿圈固定计算速比，末级按NGW行星架固定计算速比，计算出来的总速比不对。

dengmi866289

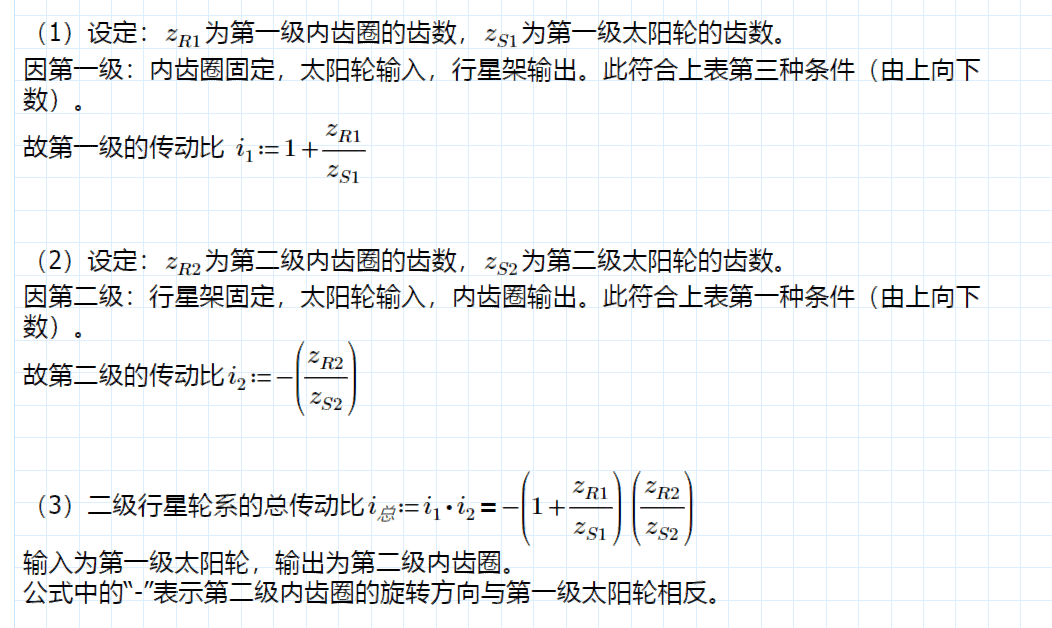

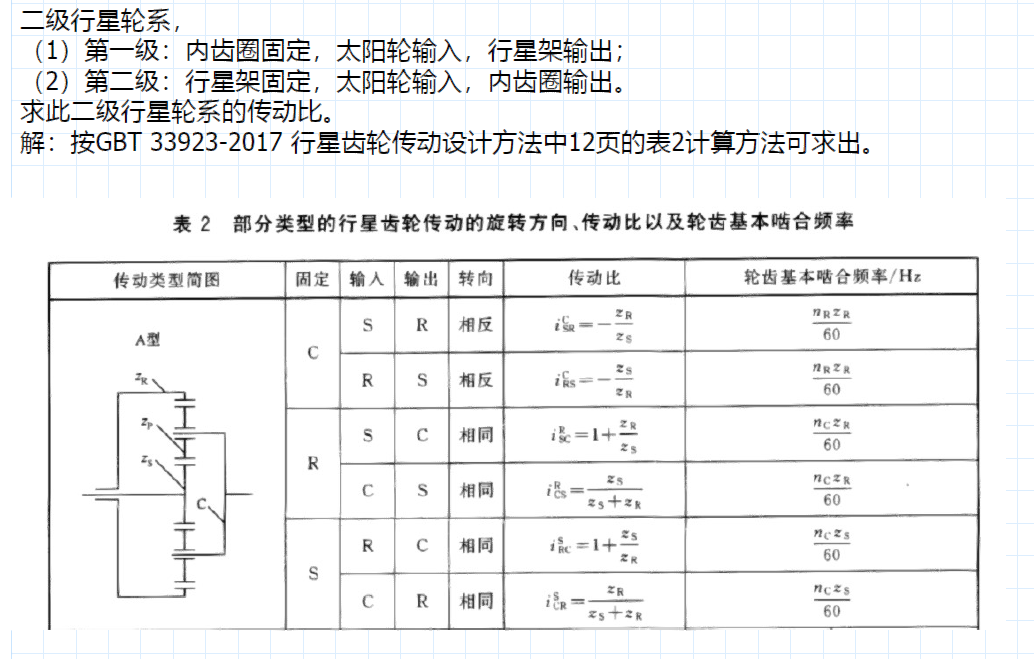

你看一下是否这样计算？

QQQQTT

dengmi866289 发表于 2022-11-17 09:56
你看一下是否这样计算？

按提供的公式计算，和原速比对不上。  我把参数提供下  高速级行星轮系参数：m=2.5   太阳轮Z=15, 行星轮Z=41, 齿圈Z=99. 低速级行星轮系参数：m=4.5      太阳轮Z=16, 行星轮Z=23, 齿圈Z=64.   最后计算出的总速比是=37.    高速级太阳轮输入时行星架和齿圈同时输出，低速级行星架固定，齿圈输出。

QQQQTT

dengmi866289 发表于 2022-11-17 09:56
你看一下是否这样计算？

计算出来的速比相差比较大，高速级行星轮系参数：太阳轮Z=15,行星轮Z=41,齿圈Z=99,模数m=2.5    低速级行星轮系参数：太阳轮Z=16,行星轮Z=23,齿圈Z=64,模数m=4.5.  按这组参数计算出来的数比是37.   高速级太阳轮输入时，齿圈和行星架同时输出。低速级行星架是固定，齿圈是输出的。2个齿圈固定在同一个中间法兰上的。

jrg_shiyuwei

QQQQTT 发表于 2022-11-17 18:08
计算出来的速比相差比较大，高速级行星轮系参数：太阳轮Z=15,行星轮Z=41,齿圈Z=99,模数m=2.5    低速级行 ...

这是用在卷扬机减速机上吗？

速比应该是i=1-i1*i2=1-（99/15+1）*（64/16+1）=-37

dengmi866289

QQQQTT 发表于 2022-11-17 17:32
按提供的公式计算，和原速比对不上。  我把参数提供下  高速级行星轮系参数：m=2.5   太阳轮Z=15, 行星轮 ...

按你提供的数据：高速级（第一级），太阳轮Zs1=15，内齿圈ZR1=99；低速级（第二级），太阳轮Zs2=16，内齿圈ZR2=64。

输入公式中：i总=-（1+ZR1/Zs1）*（ZR2/Zs2）=-（1+99/15）*（64/16）=-（1+6.6）*4=-30.4
故算出来：输入为高速级（第一级）太阳轮，输出为低速级行星架的传动比为 i总=-30.4。
你计算的传动比37是怎么样算出来的？

QQQQTT

jrg_shiyuwei 发表于 2022-11-18 06:39
这是用在卷扬机减速机上吗？

速比应该是i=1-i1*i2=1-（99/15+1）*（64/16+1）=-37

是卷扬机上用的，想知道这个公式如何推出来得，为什么要减1.

jrg_shiyuwei

QQQQTT 发表于 2022-11-18 14:17
是卷扬机上用的，想知道这个公式如何推出来得，为什么要减1.

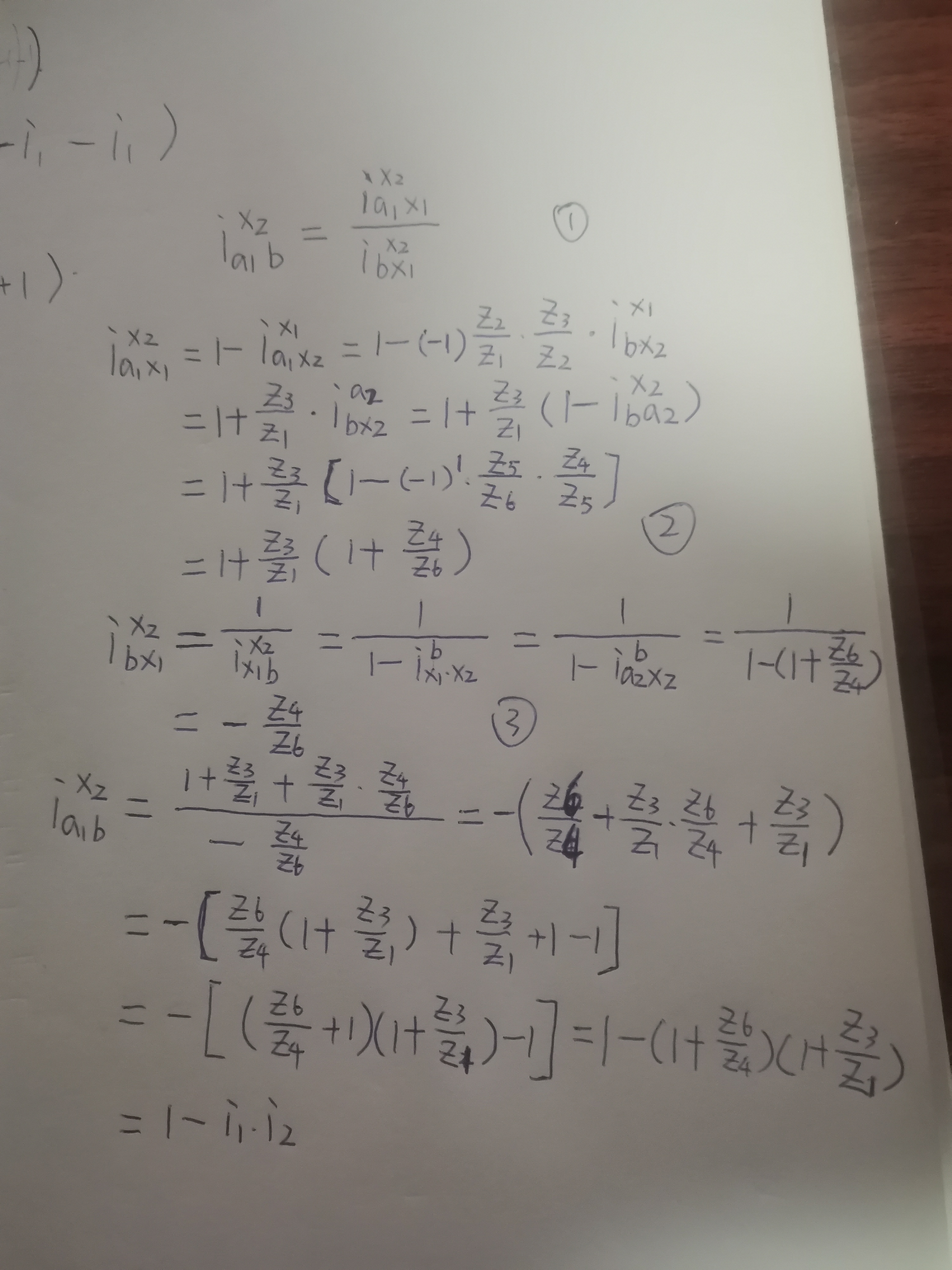

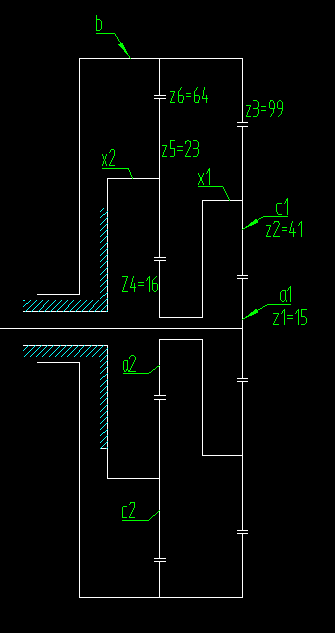

计算步骤和示意图，望坛友们指正，指导！

QQQQTT

jrg_shiyuwei 发表于 2022-11-18 23:54
计算步骤和示意图，望坛友们指正，指导！

坛友，谢谢了

hfutlili

高手如云，学习了
