齿顶厚取值要求

417764133

各位专家，
现在新能源汽车减速器追求大的端面重合度，通常都采用细高齿，这就导致小齿轮的齿顶厚非常小。

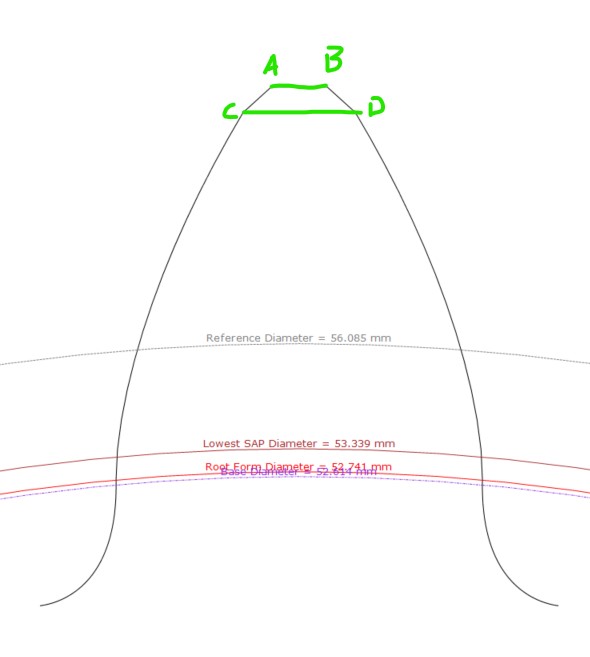

如下图，在齿轮设计的时候，我们更关注AB的宽度，还是CD的宽度？AB是齿顶倒棱后的宽度，CD是EAP点宽度。
齿顶厚过小，会带来哪些不利影响，是齿顶处热处理变形太大，还是对齿顶强度不利？


谢谢。

wujiang

一般按照AB控制

fzh1987

楼主这款细高齿，齿顶高、齿根高系数和压力角是多少的啊？

hrxiaokang

齿厚与公法线怎么转换，公式是什么

hyfjy

hrxiaokang 发表于 2022-11-14 15:37
齿厚与公法线怎么转换，公式是什么

K个齿的公法线长度中包括了K-1个基节（每个基节中包括了一个基弧齿厚和基弧槽宽），加一个基圆弧齿厚，根据基圆弧齿厚就可以计算出分度圆弧齿厚了。

hyfjy

齿轮的齿顶宽过小，在热处理过程中，齿顶部分非常容易“渗透”，也就是齿顶因为结构的原因，整个顶部的渗层厚度与其他地方不一样，厚了，在淬火的一瞬间，非常容易开裂，在使用过程中，齿顶也是受冲击较厉害的位置，容易产生早期损坏，从而影响整个齿轮的寿命，所以一般在设计产品时，要避免发生这类事情。

417764133

fzh1987 发表于 2022-11-14 11:53
楼主这款细高齿，齿顶高、齿根高系数和压力角是多少的啊？

这个齿轮是我随便找的一个例子。
我们这里设计细高齿，压力角在17.5°-20°，齿根高系数在1.6-1.7，齿顶高系数最大有过1.35。

417764133

hyfjy 发表于 2022-11-19 17:01
齿轮的齿顶宽过小，在热处理过程中，齿顶部分非常容易“渗透”，也就是齿顶因为结构的原因，整个顶部的渗层 ...

明白了，非常感谢老师的回复。

mwp2022

417764133 发表于 2022-12-13 09:35
这个齿轮是我随便找的一个例子。
我们这里设计细高齿，压力角在17.5°-20°，齿根高系数在1.6-1.7，齿顶 ...

17.5度也叫细高齿？我们都14度——

mwp2022

太细高的话，磨齿的时候会打砂轮的
