关于磨削留量问题与滚刀刀具参数问题进行咨询

XHSZCK

渗碳齿轮，根据模数及齿数确定单边磨量，0.08-0.18左右

Leocrrc

请教磨前滚刀的突起高度与角度以及齿根半径怎么计算

Leocrrc

XHSZCK 发表于 2022-12-22 13:27
渗碳齿轮，根据模数及齿数确定单边磨量，0.08-0.18左右

感谢指导

Leocrrc

Leocrrc 发表于 2023-2-9 20:09
请教磨前滚刀的突起高度与角度以及齿根半径怎么计算

这个问题有高手指教下吗？留磨量和突起是什么关系？

yanta82

留磨量和突起是什么关系？   磨前滚刀留量转化为刀具的齿顶凸角厚度+齿根圆弧沉切量

Leocrrc

yanta82 发表于 2023-5-18 16:39
留磨量和突起是什么关系？   磨前滚刀留量转化为刀具的齿顶凸角厚度+齿根圆弧沉切量

感谢答复，对于热处理变形大于留磨量的情况，是不是改变齿厚，导致侧隙增大？

yanta82

Leocrrc 发表于 2023-5-18 20:47
感谢答复，对于热处理变形大于留磨量的情况，是不是改变齿厚，导致侧隙增大？

不一定完全是的。留磨量是在你图纸的公法线基础上增加的。但如果热处理大，留磨量不足，齿形没完全形成，就继续磨下去，公法线就小了，侧隙大不大还取决与配对的齿轮，如果配对它补偿了，侧隙一样的。

zl3264507

磨削留量问题与滚刀刀具参数

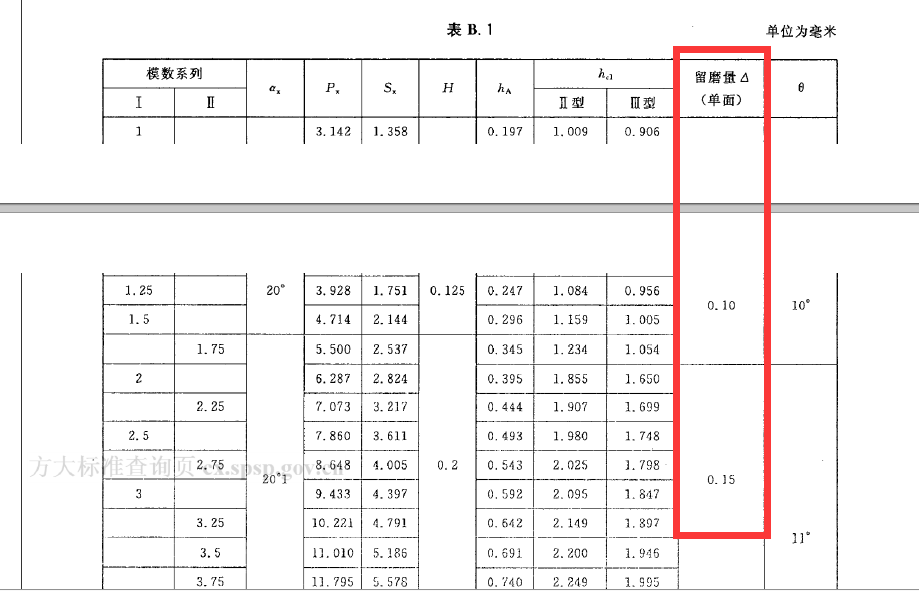

1、磨削留量有国标可以参考，实际滚齿热处理后齿部精度好，磨削留量可能富余，精度差，可能磨不出。
2、滚刀刀具参数一般都是工具厂设计。要注意磨后齿根不能够有台阶，图纸规定的有效齿面长度要保证，这就要有合理的滚齿根切量。

Leocrrc

zl3264507 发表于 2023-6-3 08:23
磨削留量问题与滚刀刀具参数

1、磨削留量有国标可以参考，实际滚齿热处理后齿部精度好，磨削留量可能富 ...

感谢答复指导，是的，突起的设计会影响根切

哒哒哒哒哒

这个磨前余量要根据你齿轮模数大小还有热处理工艺变形决定，滚刀参数的话，除了保证渐开线长度，还要看你齿轮是否有修形要求，无特殊要求的话，刀具厂家会设计好，到时候要求他们提供包络图和齿形的仿形图，看一下没问题就可以用了。
