求助帖，齿轮参数代号的含义

我亮了

德国的齿轮图纸，

外齿齿，

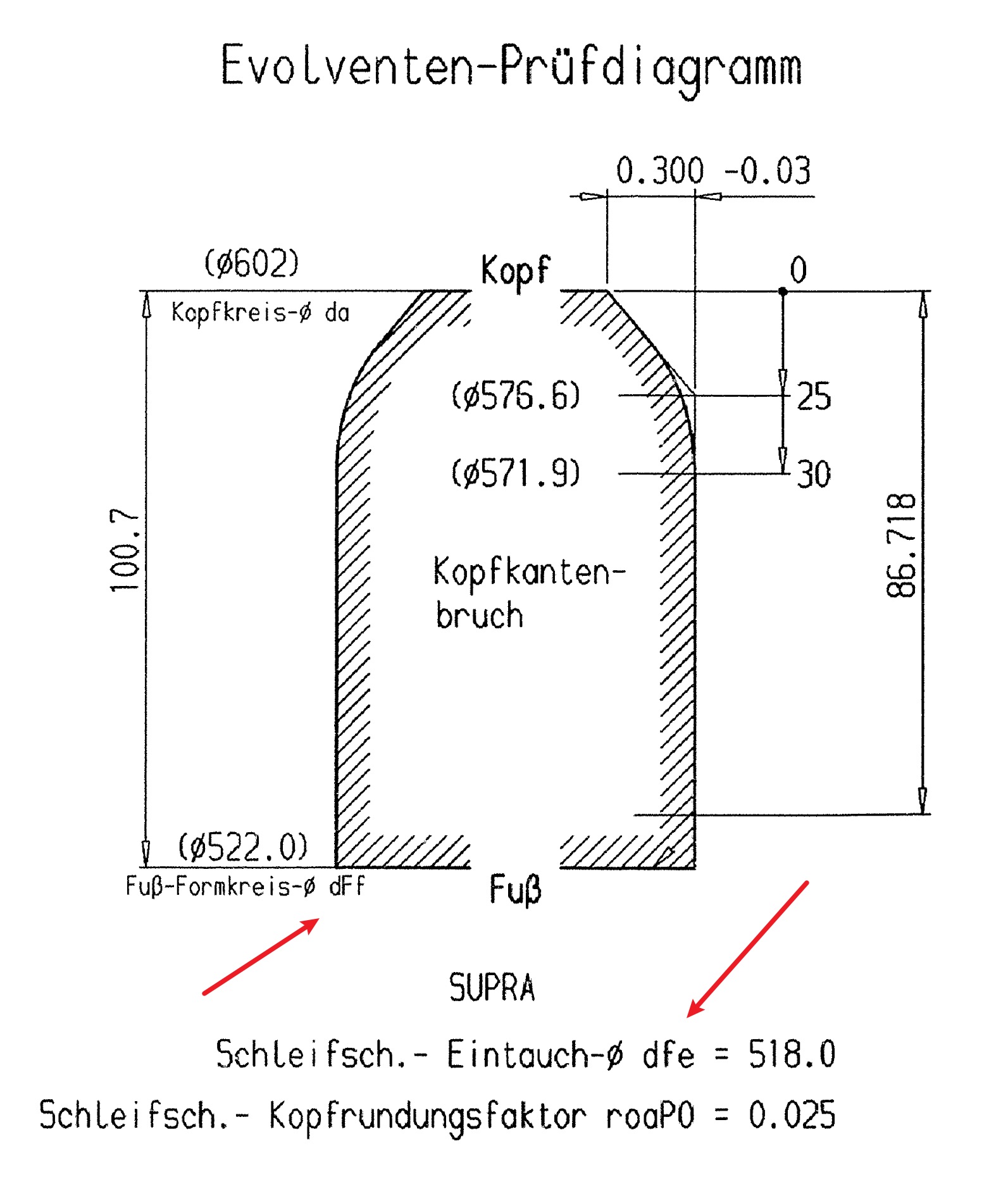

齿廓里的参数： dFf, dfe

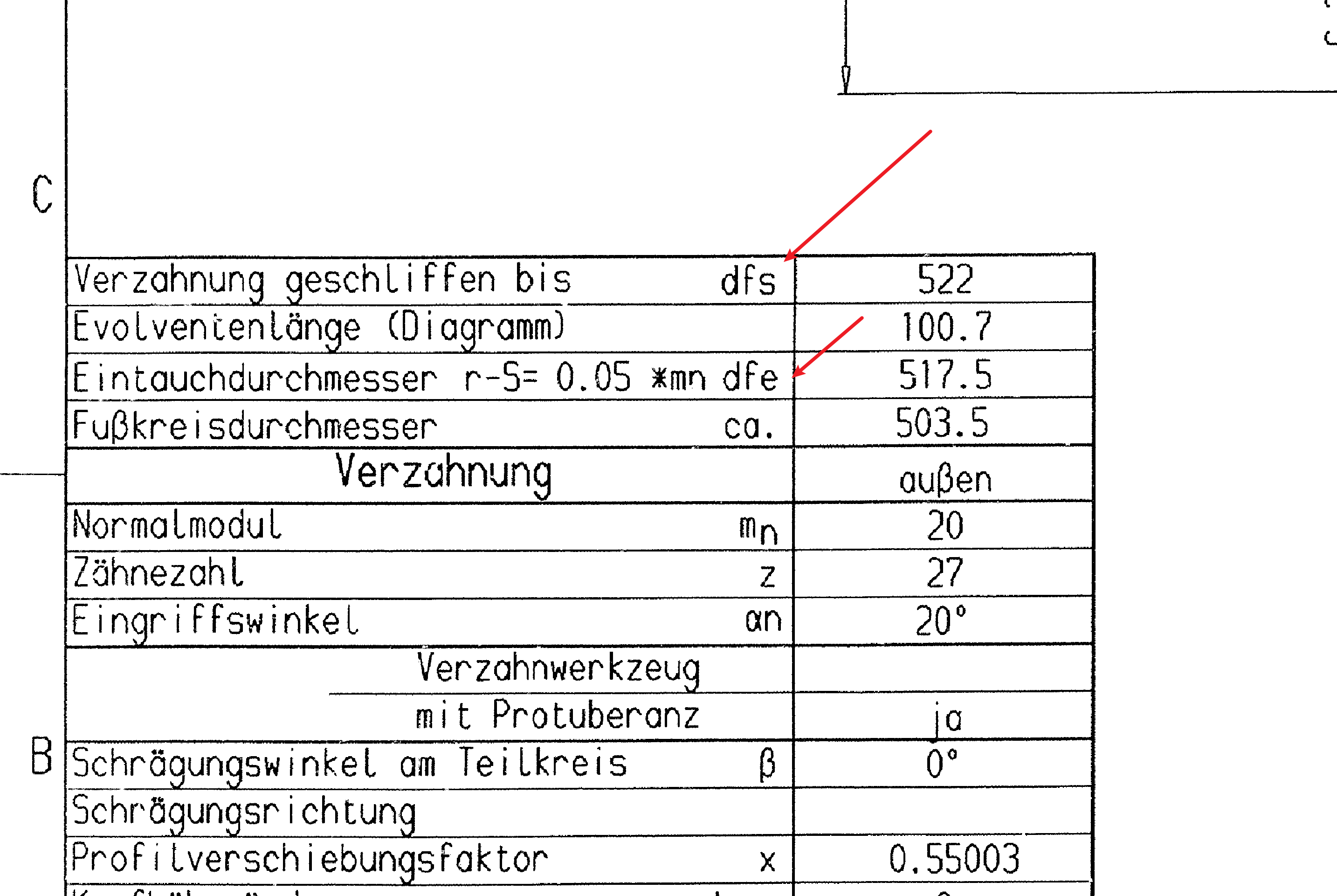

参数表的参数： dfs, dfe
分别代表什么意思？

mayawang

dFf就是齿根形状圆直径，也就是TIF,Root form diameter,为保证有效渐开线起始圆考虑加工设计的一个尺寸。

以下2个是猜测：
dfs等于dFf，可能是齿根修形的起点。
dfe不清楚是啥,看齿廓图貌似是磨齿加工的时候为保证渐开线或dFf搞的一个圆

我亮了

mayawang 发表于 2022-10-9 08:37
dFf就是齿根形状圆直径，也就是TIF,Root form diameter,为保证有效渐开线起始圆考虑加工设计的一个尺寸。
...

好的。谢谢。这样的画，dFf和TIF一样。再问下，SIC和TIF是一个点吗？SIC在哪个标准上能找到？

mayawang

我亮了 发表于 2022-10-9 20:19
好的。谢谢。这样的画，dFf和TIF一样。再问下，SIC和TIF是一个点吗？SIC在哪个标准上能找到？

有SAP、EAP ,没听过SIC

我亮了

mayawang 发表于 2022-10-10 09:32
有SAP、EAP ,没听过SIC

供应商的检验说，SIC是渐开线起测点。我没找到这个标准在哪

海菲鸥

dNf＝SAP渐开线起测点（有效齿根圆），dNa＝EAP渐开线终测点（有效齿顶圆），dFf＝TIF渐开线起评点（渐开线起始圆），dFa渐开线终评点（渐开线终止圆），但没听说过SIC

michaelyang

dNf＝SAP渐开线起测点（有效齿根圆），dNa＝EAP渐开线终测点（有效齿顶圆），dFf＝TIF渐开线起评点（渐开线起始圆），dFa渐开线终评点（渐开线终止圆），但没听说过SIC
